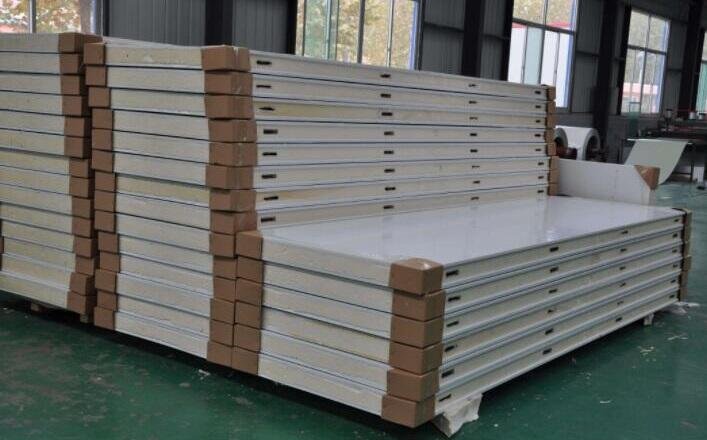

אנו מייצרים פאנל סנדוויץ' לחדר קר בכל הגדלים
אנו מייצרים לוחות לחדר קירור עם רוחב: 900 /1000 /1100מ"מ; עוֹבִי: 50 /75 /100 /120 /150 /200מ"מ. או הגודל המותאם אישית שלך, פנה אלינו באופן חופשי.
אנו מייצרים לוחות לחדר קירור עם רוחב: 900 /1000 /1100מ"מ; עוֹבִי: 50 /75 /100 /120 /150 /200מ"מ. או הגודל המותאם אישית שלך, פנה אלינו באופן חופשי.
בדרך כלל אנו משתמשים ב-PU (פוליאוריטן) או PIR (Polyisocyanurate קצף) כמו ליבת פאנל חדר הקירור , שני משטחי הצד משתמשים בנירוסטה, יריעת אלומיניום, פלדה מגולוונת, וכו. צפיפות הפאנל היא >42ק"ג/מ"ר. ולפאנל לחדר קר יש כיתה חסינת אש B1/B2/B3. B1 הוא הציון העליון, B3 הוא הגרוע ביותר. אנו משתמשים בדרגה B1 או B2, תלוי בלקוחות’ צוֹרֶך.
החלוקה של כיתה חסין אש נקבעת בדרך כלל על ידי “אינדקס חמצן”. מדד החמצן של חומר הליבה של לוח חסין אש בדרגה B1 חייב להיות >32 (במבחן הבעירה), ציון B2 חייב להיות >26, ואלה <26 הם צלחות בדרגה B3.
שיטת בדיקה פשוטה: קח חתיכה קטנה של חומר ליבה והצית אותה.
#כיתה ב3: קל להצתה ובעל טפטוף חומרים שורפים.
#כיתה ב2: השאיר את האש כבויה מעצמה.
#כיתה B1: קשה להצית.
יתרונות פאנל PU:
#1. מוליכות תרמית נמוכה
#2. צורה יפה והתקנה קלה
#3. עמידות טובה באש
#4. לא רעיל וחסר טעם
#5. טווח טמפרטורות רחב
#6. עמיד למים ולחות
יתרונות פאנל PIR:
#1. מוליכות תרמית נמוכה יותר
#2. קל משקל עמיד בפני זעזועים
#3. חומר בידוד קריוגני (משמש למגוון צינורות וציוד מ-196°C עד +120°C)
טיפים: פאנל PIR משמש בעיקר במפעלי תעשייה גדולים או ענקיים, מחסני קירור, מוסכים, קרונים, אולמות תצוגה, בתי כושר,וכו.
פאנל חדר קר משמש בעיקר ללוגיסטיקה של שרשרת קר, עיבוד מזון, קניונים, סופרמרקטים, בתי מלון וקייטרינג תעופה, ביו-פרמצבטיקה, כימיקלים עדינים, אלקטרוניקה מדויקת ותעשיות אחרות. בינתיים, משמש לייצור, אחסון ולוגיסטיקה של מזון, תרופות וסחורות אחרות הדורשות סביבת טמפרטורה קבועה.
חנות למאכלי ים
שרשרת קירור
סוּפֶּרמַרקֶט
קייטרינג תעופה
ביו-רפואה
כימיקלים עדינים
עיבוד מזון
דיוק אלקטרוניקה
ישנן שתי דרכים לחיבור פאנל: מפרק החלקה ו-camlock. שניים משניהם יכולים להתקין היטב את חדר קר.
החלקה מפרק יתרונות
#1. שפר את הבידוד ואת אטימות האוויר של המפרקים.
#2. בידוד תרמי מעולה, עמיד למים טוב.
#3. מראה יפה, עָמִיד, התקנה קלה ומהירה.
מערכת המפרק הינה מסוג מיוחד המיועד להרכבת חדר קירור גדול ובינוני. הוא משולב עם מבנה פלדה קל או מסגרת בטון להרכבת אחסון הקירור. המראה שלו, ניתן לעצב שטח ונפח באופן חופשי לפי צרכים שונים.
יתרונות קאמלוק
#1. חיסכון באנרגיה, ביצועי בידוד תרמי טובים, עמידות חזקה בלחץ, מראה יפה.
#2. קל לשימוש, חיים ארוכים, צפיפות גבוהה, חוזק גבוה, אנטי אייג'ינג ועמידות בפני קורוזיה.
#3. קל להרכבה ולשילוב לחסכון במקום לבניית מחסני קירור גדולים ובינוניים.
#4. תקופת הבנייה קצרה, מה שנוח ללקוחות להכניס לייצור בהקדם האפשרי.
Slip Joint Panel
מבנה פאנל
פאנל קאמלוק
בניית חדר קר
ציור בניית פאנלים
| יישום | לוח חסין אש כיתה | עובי פאנל | טמפרטורת חדר |
|---|---|---|---|
| פרי / ירקות | B2 | 75מ"מ | 0~5 מעלות צלזיוס / 32~41℉ |
| כִּימִי / תרופות | B2 | 75מ"מ | 0~5 מעלות צלזיוס / 32~41℉ |
| גלידה / חנות קרח | B2 | 100מ"מ | -10~-5 מעלות צלזיוס / 14~23℉ |
| בשר קפוא | B1 | 150מ"מ | -25~-18 מעלות צלזיוס / -13~0.4℉ |
| בשר טרי ( חנות 6 חודשים) | B1 | 180מ"מ | -40~-30 מעלות צלזיוס / -40~-22℉ |
| לא. | חוֹמֶר | תכונה חומרית | יישום | עוֹבִי |
|---|---|---|---|---|
| 1 | פלדת אל - חלד | להשתמש 304 פלדת אל - חלד, בעל עמידות טובה בפני קורוזיה וחום, חוזק טמפ' נמוך ועמידות טובה לכיפוף, תכונות לא מגנטיות ותכונות מכניות אחרות | מלונות ברמה גבוהה / קירור פירות ים | 0.5~1.5 מ"מ |
| 2 | לוח אלומיניום מובלט | השתמש בתבנית כדי להוציא גרגרים מצלחת האלומיניום | מלון / מקרר מטבח | 0.6~0.8 מ"מ |
| 3 | פלדה מגולוונת | נוצר לאחר טיפול בחום, עמידות בפני קורוזיה חזקה | פאנל חדר קר | 0.5~1.5 מ"מ |
| 4 | לוח אלומיניום נגד החלקה | יציקת שחול מקדימה משטח, עיטור דפוס יעיל ללא החלקה, קשיות גבוהה, עמידות בפני קורוזיה | אנשים מסתובבים לעתים קרובות, והקרקע אינה מונחת באריחי מלט | 1.5~5.0 מ"מ |
לוח אלומיניום מובלט
צלחת נירוסטה
לוח אלומיניום נגד החלקה
צלחת פלדה מגולוונת
#1. התקן את לוח הקיר מהפינה.
לפי הציור, לקדוח חורים במיקום הלוח הנכון, והמקדחה החשמלית צריכה להיות בניצב למשטח הפאנל בעת הקידוח. הקימו את לוחות הקיר והניחו חומרים רכים (כגון קצף) על הקרקע כדי למנוע כל נזק לפנלים. לאחר מכן בדוק אם לוחות הקיר נמצאים במיקום הנכון (בדיקות נדרשות מתחילתו ועד סופו). לאחר תיקון המיקום, ריתוך ברזל זווית על קורת הצלחת, בינתיים לתקן את הפינות הפנימיות והחיצוניות.
#2. לאחר התקנת שני לוחות הקיר בפינה, התחל להתקין את לוח הקיר הבא לאורך הפינה.
לפני ההתקנה, מורחים משחת איטום לבנה על פינות הפאנל של (קָמוּר) חָרִיץ. משחת האיטום צריכה להיות צפופה ואחידה.
#3. הכה בפטיש בין הלוחות כדי לקרב אותם.
השתמש במחברים כדי לתקוע את לוחות הקיר אחד את השני, ואשר קבועים בהתאמה במרווח בין לוחות הקיר. המחבר התחתון צריך להיות נמוך ככל האפשר, כך שניתן יהיה לכסות אותו לאחר יציקת בטון. הרווח בין הלוחות צריך להיות 3 מ"מ.
#1. התחל מפינת חדר הקירור כדי להתקין את הפנל העליון והרצפה.
לפי הציור, לתקן לוחות לגובה ולמיקום הנכונים. את הפאנלים יש להניח על לוח הקיר והמגהץ בצורת T. לאחר מכן תקן את הפאנל העליון/רצפה ואת הברזל בצורת T עם ניטים, חבר את הפאנל הפינתי בין הלוח העליון/רצפה ללוח הקיר, לאחר מכן התקן את הפאנל הבא
#2. תקן את מחברי הפאנל מחוץ לחדר הקירור.
כל תפר פאנל צריך להיות קבוע עם 3 מחברים: כל אחד בשני הקצוות של הפאנל והשאר באמצע הפאנל (אורך הפאנל העליון קטן מ 4 מטרים, יכול להשתמש רק 2 מחברי פאנל).
#3. התקנת פלדה בצורת C תקרה.
#1. יש למרוח איטום על כל המגע בין הלוח הפינתי לפנלים אחרים.
יש לקבע את הפינות בין לוחות הקיר בקטעים כדי להקל על יציקת קצף פוליאוריטן. הלוח הפינתי לקיבוע הפאנל העליון צריך להיות מרווח כל 500 מ"מ (גודל הפער כפוף לחומר הקצף), ולאחר מכן תקן אותו בלוח העליון ובפאנל הקיר.
#2. הצלחת הפינית קבועה עם מסמרות.
מרווח המסמרות הוא 100 מ"מ, והמסמרות הקבועות בפינה צריכות להיות בקו ישר עם מרווח שווה.
