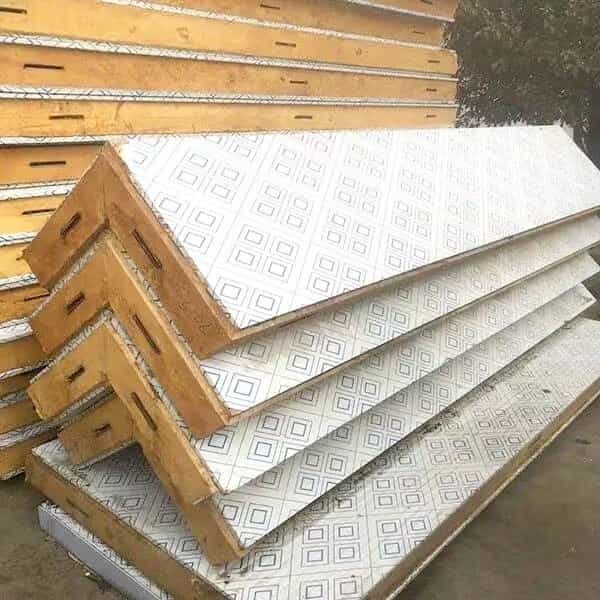

Panel de cámara frigorífica

¿Qué es el panel de cámara fría? ? El panel de cámara fría es un panel aislado que forma las paredes., techo, o piso de una habitación fría y ayuda a mantener estable la temperatura interna.

Normalmente usamos PU (Poliuretano) o PIR (Espuma de poliisocianurato) como el núcleo del panel de la cámara frigorífica , Ambos lados de la piel utilizan acero inoxidable., hoja de aluminio, acero galvanizado, color acero, etc.. La densidad del panel es >42kg/m³. Y el panel de la cámara frigorífica tiene un grado ignífugo B1/B2/B3. B1 es el grado superior, B3 es lo peor. Usamos grado B1 o B2, depender de los clientes’ demanda.

La división del grado ignífugo generalmente está determinada por el «índice de oxígeno». El índice de oxígeno del material del núcleo del panel ignífugo de grado B1 debe ser >32 (en la prueba de combustión), El grado B2 debe ser >26, y esos <26 son placas de grado B3.

Método de prueba simple: Tome un pequeño trozo de material del núcleo y enciéndalo..

#Grado B3: Fácil de encender y tiene sustancias que se queman por goteo..

#Grado B2: Dejó el fuego autoextinguible.

#Grado B1: Difícil de encender.

Panel nunca inflamable

Ventajas del panel de PU:

#1. Baja conductividad térmica
#2. Hermosa forma y fácil instalación.
#3. Buena resistencia al fuego
#4. No tóxico e insípido.
#5. Amplio rango de temperatura
#6. Impermeable y a prueba de humedad

Ventajas del panel PIR:

#1. Baja conductividad térmica

#2. Peso ligero a prueba de golpes

#3. Material de aislamiento criogénico (Se utiliza para una variedad de tuberías y equipos de -196 °C a +120 °C)

Consejos: Panel PIR utilizado principalmente en plantas industriales grandes o enormes, cámaras frigoríficas, garajes, casas móviles, salas de exposición, gimnasios,etc..

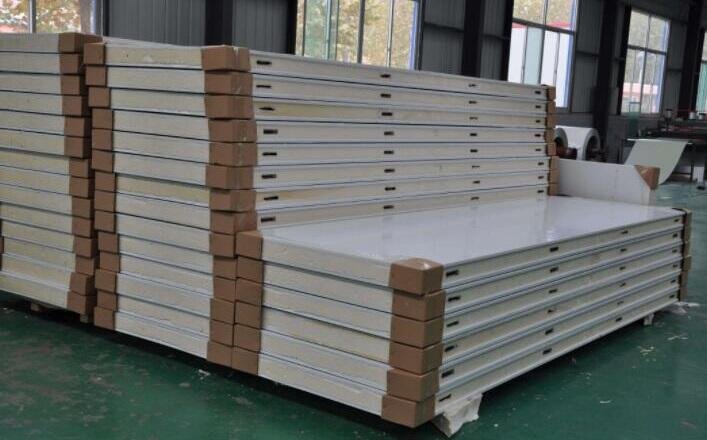

Serie de paneles de cámara fría

50Panel de espesor mm

Opción práctica para zonas de aislamiento suave del frío., salas de procesamiento, y espacios de trabajo con temperatura controlada.

Material del núcleo: PU/IRP
Espesor: 50 milímetro
Ancho estándar: 900 / 1000 / 1100 milímetro
Opciones de piel: color acero / acero galvanizado / acero inoxidable
Grosor de la piel: 0.326~0,8 milímetros
Opciones conjuntas: camlock / junta deslizante
Uso: Sala de procesamiento, sala de preparación, área fría a corto plazo
Temperatura establecida de la habitación: 5 ~ 15ºC

75Panel de espesor mm

Opción común para cámaras frigoríficas que almacenan fruta., verduras, lácteos, y comida fresca.

Material del núcleo: PU/IRP
Espesor: 75 milímetro
Ancho estándar: 900 / 1000 / 1100 milímetro
Opciones de piel: color acero / acero galvanizado / acero inoxidable
Grosor de la piel: 0.326~0,8 milímetros
Opciones conjuntas: camlock / junta deslizante
Uso: Sala de refrigeración, almacenamiento de alimentos frescos, cámara frigorífica de supermercado
Temperatura establecida de la habitación: 0 ~ 5ºC

100Panel de espesor mm

Panel versátil para cámaras frigoríficas estándar que necesitan un aislamiento más fuerte y un funcionamiento diario estable.

Material del núcleo: PU/IRP
Espesor: 100 milímetro
Ancho estándar: 900 / 1000 / 1100 milímetro
Opciones de piel: color acero / acero galvanizado / acero inoxidable
Grosor de la piel: 0.326~0,8 milímetros
Opciones conjuntas: camlock / junta deslizante
Uso: Sala de refrigeración, almacenamiento de bebidas, almacenamiento de lácteos, cámara frigorífica estándar
Temperatura establecida de la habitación: -5 ~ 0°C

120Panel de espesor mm

Opción de aislamiento más resistente para cámaras frigoríficas de baja temperatura y proyectos con mayores requisitos térmicos..

Material del núcleo: PU/IRP
Espesor: 120 milímetro
Ancho estándar: 900 / 1000 / 1100 milímetro
Opciones de piel: color acero / acero galvanizado / acero inoxidable
Grosor de la piel: 0.326~0,8 milímetros
Opciones conjuntas: camlock / junta deslizante
Uso: Sala del congelador, fábrica de alimentos, cámara frigorífica farmacéutica
Temperatura establecida de la habitación: -10 ~-18°C

150Panel de espesor mm

Una opción sólida para cámaras de congelación que necesitan un control de temperatura más bajo y un mejor rendimiento energético.

Material del núcleo: PU/IRP
Espesor: 150 milímetro
Ancho estándar: 900 / 1000 / 1100 milímetro
Opciones de piel: color acero / acero galvanizado / acero inoxidable
Grosor de la piel: 0.326~0,8 milímetros
Opciones conjuntas: camlock / junta deslizante
Uso: Almacenamiento congelado, cuarto frio de mariscos, congelador industrial
Temperatura establecida de la habitación: -18 ~-25°C

200Panel de espesor mm

Solución sólida para almacenamiento a baja temperatura y proyectos que necesitan un control térmico más estricto.

Material del núcleo: PU/IRP
Espesor: 200 milímetro
Ancho estándar: 900 / 1000 / 1100 milímetro
Opciones de piel: color acero / acero galvanizado / acero inoxidable
Grosor de la piel: 0.326~0,8 milímetros
Opciones conjuntas: camlock / junta deslizante
Uso: Sala de congelación profunda, almacenamiento en frío a baja temperatura
Temperatura establecida de la habitación: -25 ~ -35°C

250Panel de espesor mm

Opción de alto rendimiento para aplicaciones de ultracongelación y temperatura súper baja.

Material del núcleo: PU/IRP
Espesor: 250 milímetro
Ancho estándar: 900 / 1000 / 1100 milímetro
Opciones de piel: color acero / acero galvanizado / acero inoxidable
Grosor de la piel: 0.326~0,8 milímetros
Opciones conjuntas: camlock / junta deslizante
Uso: Congelador profundo, proyecto de temperatura súper baja
Temperatura establecida de la habitación: por debajo de -35°C

Cómo calcular el costo del panel?

Quiere calcular el costo del panel de la cámara frigorífica para su proyecto?

No preocupación, nuestra calculadora de tonelaje de capacidad de enfriamiento lo ayudará !

Aplicación de paneles

Panel de cámara frigorífica utilizado principalmente para la logística de la cadena de frío, procesamiento de alimentos, Centros comerciales, supermercados, hostelería y restauración aeronáutica, productos biofarmacéuticos, cultivo de plántulas, electrónica de precisión y otras industrias. Mientras tanto, utilizado para la producción, almacenamiento y logística de alimentos, medicamentos y otros productos que requieren un ambiente de temperatura constante.

Mariscos

Cadena de frío

Supermercado

Catering de aviación

biomedicina

cultivo de plántulas

Procesamiento de alimentos

Electrónica de precisión

Solicitud	Temperatura ambiente	Centro	Espesor	Piel
Fruta y verdura	0 a 5°C	PU	75 a 100 milímetro	Color acero o acero galvanizado
Cámara frigorífica de bebidas y lácteos	0 a 5°C	PU / PIR	75 a 100 milímetro	color acero
Almacenamiento de alimentos congelados	-18 a -25°C	PIR preferido	150 a 200 milímetro	Acero galvanizado
cámara frigorífica de mariscos	-18 a -25°C	PIR preferido	150 a 200 milímetro	304 acero inoxidable
Cámara frigorífica farmacéutica	2 a 8°C o basado en proyectos	PIR preferido	75 a 150 milímetro	Acero inoxidable o acero con revestimiento higiénico
Sala de congelación profunda	Por debajo de -30°C	PIR	200 mm y más	Basado en proyectos

Conexión de paneles

2 Formas de conexión

Hay dos formas de conexión del panel.: junta deslizante y camlock.Dos de ambos pueden instalar firmemente el Cuarto frio.

Ventajas de las juntas deslizantes

#1. Mejorar el aislamiento y la estanqueidad de las juntas.

#2. Excelente aislamiento térmico, buena impermeable.

#3. hermosa apariencia, durable, instalación fácil y rápida.

El sistema de junta deslizante es un tipo especial para ensamblar cámaras frigoríficas de tamaño grande y mediano.. Se combina con una estructura ligera de acero o un marco de hormigón para montar la cámara frigorífica.. su apariencia, el área y el volumen se pueden diseñar libremente de acuerdo con las diferentes necesidades.

Pasos para apretar los paneles

Formas de conexión del panel

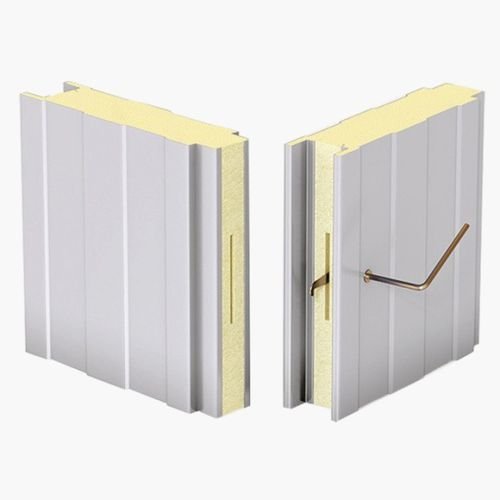

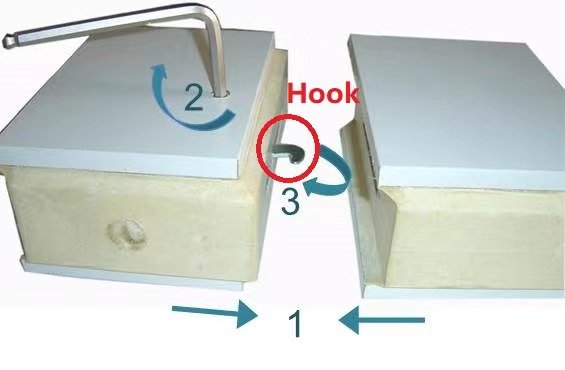

Ventajas de Camlock

#1. El ahorro de energía, buen rendimiento de aislamiento térmico, fuerte resistencia a la presión, hermosa apariencia.
#2. Fácil de usar, larga vida, alta densidad, alta resistencia, resistencia al envejecimiento y a la corrosión.
#3. Fácil de ensamblar y combinar para ahorrar espacio para la construcción de cámaras frigoríficas grandes y medianas.
#4. El tiempo de construcción es corto., que es conveniente para los clientes poner en producción lo antes posible.

Camlock vs.. Junta deslizante

Artículo	camlock	Junta deslizante
Velocidad de instalación	Más rápido	Moderado
Lo mejor para	Salas modulares, proyectos de exportación	Estructuras de proyectos más grandes
Trabajo del sitio	Más fácil	Más basado en proyectos
Expansión futura	Más fácil	Menos flexible

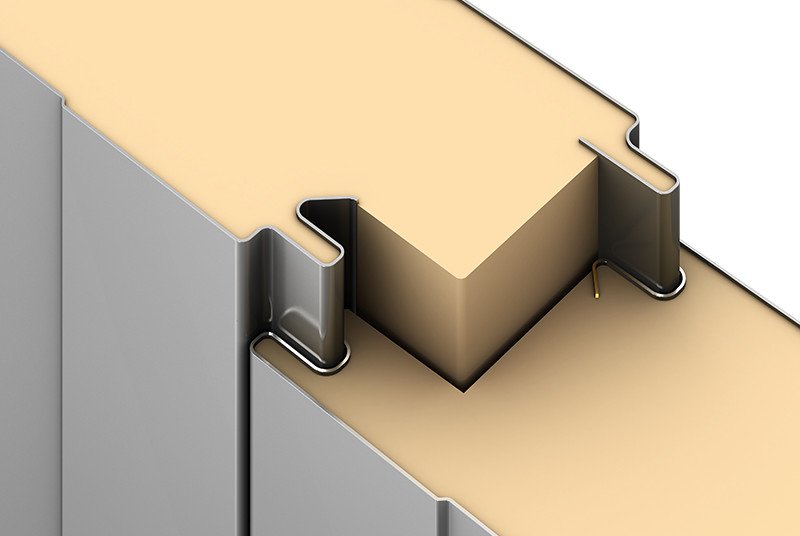

Conexión de junta deslizante

Estructura de paneles

Conexión de cámara

Dibujo de ensamblaje del panel

Característica del panel de la cámara fría

Parámetro del panel

Descripción del artículo	Unidad	Solicitud Técnica
Densidad	kg/m3	40+/-2
Conductividad del calor	W/m.k	≤0,024
resistencia a la compresión	≥150	≥150
Índice de oxígeno	%	≥26
Fuerza de unión (Núcleo y superficie)	MPA	>0,1
tiempo de combustión	Segundo	<10
área quemada	milímetro	<50
Rendimiento de decapado (Material de la superficie)	—	Distribución uniforme
Rendimiento de decapado (Área adhesiva de cada superficie de decapado)	—	≥90%

Características de diferentes materiales de piel

NO.	Material	Característica de los materiales	Solicitud	Espesor
1	Acero inoxidable	Usar 304 acero inoxidable, tiene buena resistencia a la corrosión y al calor, resistencia a baja temperatura y buena resistencia a la flexión, propiedades no magnéticas y otras propiedades mecánicas	Hoteles de alto nivel / Refrigeración de mariscos	0.5~1,5 mm
2	Aluminio repujado	Use un molde para extruir el grano de la placa de aluminio	Hotel / Refrigerador de cocina	0.6~0,8 mm
3	Acero galvanizado	Formado después del tratamiento térmico, fuerte resistencia a la corrosión	Panel de cámara frigorífica	0.5~1,5 mm
4	Color Acero	peso ligero, alta resistencia, color brillante (blanco, azul, rojo), instalación flexible	supermercados, medicamento, hoteles, maquinaria, refrigeración química	0.326~0,8 mm

Material de la piel

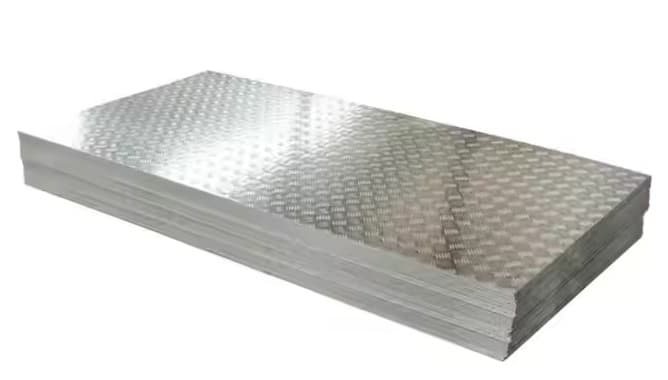

Aluminio repujado

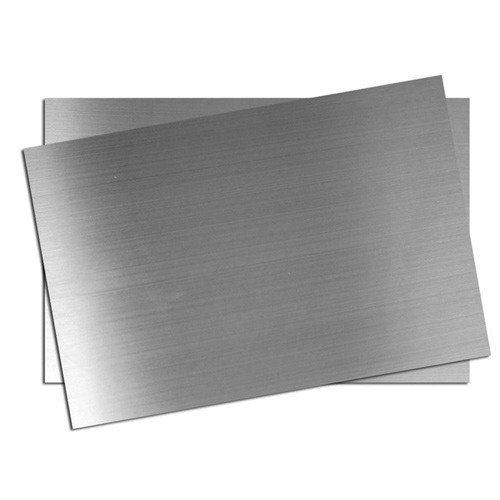

Acero inoxidable

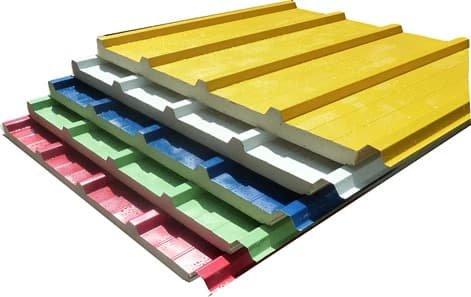

Color Acero

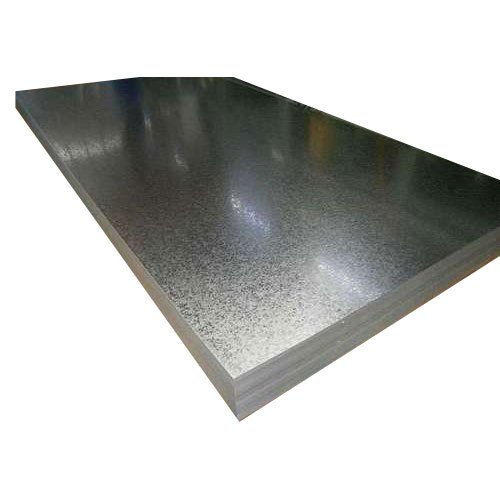

Acero galvanizado

Por qué los compradores trabajan con nosotros?

Múltiples opciones de paneles para diferentes temperaturas del proyecto

Producción personalizada por espesor., piel, y tipo de articulación

Cotización más rápida basada en dibujos o BOQ

Soporte a distribuidores, instaladores, y contratistas

Coordinación de embalaje de exportación y envío de proyectos.

Respuesta técnica antes del pedido., no después de que sucedan los problemas

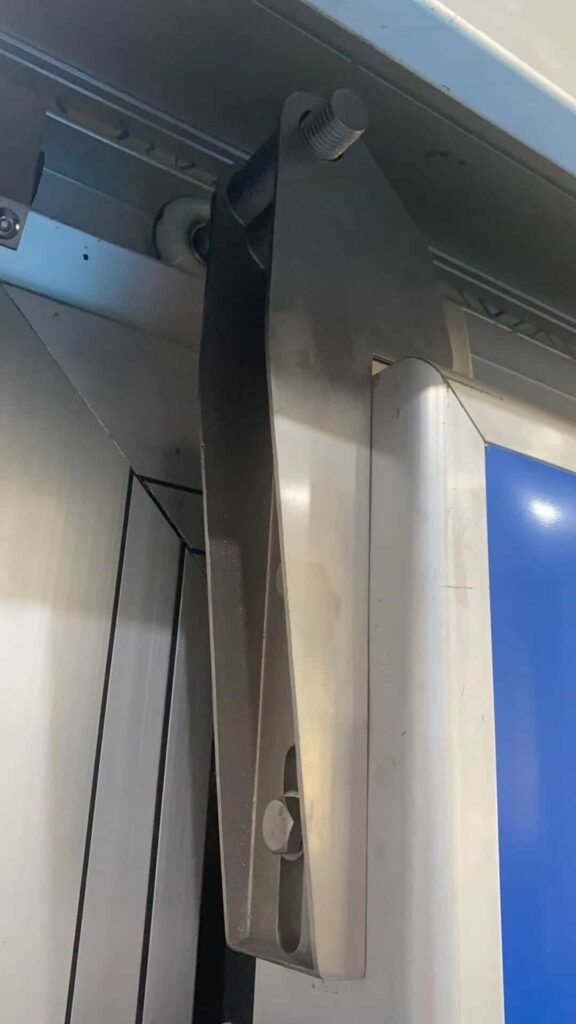

Excelente sellado y hermeticidad

El sello superior puede ahorrarle costos y evitar problemas de los clientes

Pasos de instalación del panel

1er paso: Instalación de paneles de pared

#1. Instale el panel de pared desde la esquina..

Según el dibujo, perforar agujeros en la posición correcta del panel, y el taladro eléctrico debe estar perpendicular a la superficie del panel al perforar. Levante los paneles de pared y coloque materiales blandos (como espuma) en el suelo para evitar cualquier daño a los paneles. Luego verifique si los paneles de pared están en la posición correcta (Se requieren cheques de principio a fin). Después de fijar la posición, ángulo de soldadura de hierro en la viga de la placa, mientras tanto arregla las esquinas internas y externas.

#2. Después de instalar los dos paneles de pared en la esquina., comience a instalar el siguiente panel de pared a lo largo de la esquina.

Antes de la instalación, aplique pasta de sellado blanca en las esquinas del panel del (convexo) ranura. La pasta selladora debe ser densa y uniforme..

#3. Golpea con un martillo entre los paneles para acercarlos.

Use conectores para encajar los paneles de pared entre sí, y que se fijan respectivamente en el espacio entre los paneles de pared. El conector inferior debe estar lo más bajo posible., para que pueda cubrirse después de verter el hormigón. El espacio entre los paneles debe ser de 3 mm..

Instalación de paneles

2segundo paso: Instalación de paneles de techo y piso

#1. Comience desde la esquina de la cámara frigorífica para instalar el panel del techo y el piso..

Según el dibujo, fijar los paneles a la altura y posición correctas. Los paneles deben colocarse sobre el panel de pared y la plancha en forma de T. Luego arregla el techo / Panel de suelo y hierro en forma de T con remaches., conecte el panel de la esquina entre el techo / panel de piso y el panel de pared, luego instale el siguiente panel.

#2. Fije los conectores del panel fuera de la cámara frigorífica.

Fije cada costura del panel con 3 conectores: cada uno en ambos extremos del panel y el resto en el medio del panel (La longitud del panel del techo es menor que 4 metros, solo puede usar 2 conectores de paneles).

#3. Instalación de techo de acero en forma de C.

Coloque el acero en forma de C en la posición correcta debido al dibujo, luego abra el panel del techo en la posición del orificio del perno, y use el perno para conectar firmemente el ángulo de hierro con el panel. Finalmente soldadura el techo de acero en forma de C a las correas.

3tercer paso: Instalación de paneles de esquina

#1. Aplique sellador a todo el contacto entre el panel de la esquina y otros paneles.

Fije las esquinas entre los paneles de la pared en secciones para facilitar el vertido de espuma de poliuretano.. El panel de esquina para fijar el panel del techo debe tener un espacio cada 500 mm. (el tamaño del espacio está sujeto al material de espuma), Y luego fíjelo en el panel del techo y en el panel de la pared..

#2. La placa de la esquina se fija con remaches..

El espacio del remache es de 100 mm., y los remaches fijados en la esquina deben estar en línea recta con el mismo espacio.

Obtenga el panel de cámara fría adecuado para su proyecto

Envíanos los detalles de tu proyecto y obtén una respuesta más rápida., cotización más precisa. Recomendaremos la estructura de panel adecuada según su aplicación., temperatura ambiente, y método de instalación.

Qué enviar para una cotización rápida

Información requerida	Por que importa
El tamaño de la habitación	Determina la cantidad y el diseño del panel.
Temperatura ambiente de diseño	Ayuda a seleccionar el espesor y el núcleo.
Producto a almacenar	Ayuda a confirmar la condición de la aplicación.
Material de revestimiento, si se sabe	Ayuda a confirmar la piel del panel adecuada
Espesor requerido, si se sabe	Acelera la cotización
Cantidad	Afecta la producción y el embalaje.
Puerto o país de destino	Ayuda a estimar el envío y el embalaje.
Dibujos o BOQ, si está disponible	Mejora la precisión de las cotizaciones

Las preguntas frecuentes

Preguntas frecuentes sobre el panel de la cámara frigorífica

1. ¿Qué espesor de panel debo elegir??

El espesor del panel depende de la temperatura ambiente., el tamaño de la habitación, condición ambiental, y requerimiento del proyecto. Envíanos los datos de tu habitación y te recomendaremos la opción adecuada..

2. ¿Cuál es tu pedido mínimo??

Damos la bienvenida a cualquier pedido de muestra antes de la compra de grandes cantidades, eso significa que 1pc es aceptable. Para la cantidad de pedido en masa es de 20 piezas en total.

3. ¿Son los paneles de la cámara frigorífica resistentes al fuego??

Sí. Nuestros paneles tienen una clasificación de fuego más alta y brindan una capa adicional de seguridad en caso de emergencia por incendio..

4. ¿Cómo garantiza su calidad??

Speedway está comprometido con la calidad en todos los aspectos de nuestro negocio: nuestra gente, procesos y productos. A esto lo llamamos 'el estándar SPEEDWAY'.

5. ¿Qué material de piel debo utilizar??

El color acero se adapta al uso estándar en interiores. El acero galvanizado se adapta al uso industrial general.. Trajes de acero inoxidable húmedos, corrosivo, o entornos sensibles a la higiene.

6. ¿Es usted fabricante o comerciante??

Tenemos nuestra propia fábrica para producir los productos del panel principal., pero también negociamos con otros productos relacionados porque tenemos recursos para suministrar buena calidad y servicio.

7. ¿Debo elegir paneles para cámaras frigoríficas de PU o PIR??

Los paneles de PU se adaptan a muchas cámaras frigoríficas estándar. Los paneles PIR se adaptan a proyectos que necesitan un mayor rendimiento frente al fuego o requisitos técnicos más estrictos..

8. Do You Have Own Research & Development Team?

Sí,tenemos 5 ingenieros superiores, 15 profesional R & compañeros de equipo, 66 personal de producción profesional.

9. ¿Cuál es la vida útil de los paneles de una cámara frigorífica??

Paneles para cámaras frigoríficas’ La vida útil puede variar dependiendo de factores como la calidad de los materiales., practicas de mantenimiento, y condiciones ambientales. Generalmente, los paneles bien mantenidos pueden durar 20 ~ 30 años o incluso más.

10. Puede usar paneles de cámara frigorífica para aplicaciones de refrigeración y congelación?

Sí, Los paneles de la cámara frigorífica se pueden personalizar para cumplir con diferentes rangos de temperatura. Los paneles con valores de aislamiento más altos son adecuados para aplicaciones de congelación, mientras usa paneles con valores de aislamiento más bajos para enfriadores o refrigeración.

11. Qué plazo de pago utiliza?

Apoyamos el pago a través de transferencia bancaria, como T/T, carta de crédito, Western Union. También acepte el pago de Paypal para el pedido de piezas de muestra.

12. Do you support custom size and OEM orders?

Sí. We support custom panel size, espesor, facing material, and OEM supply for distributors and project buyers.

13. ¿Qué información necesita para cotizar??

Please send room size, temperatura ambiente, solicitud, required panel thickness if known, facing preference, cantidad, and destination port.

14. Do you provide installation support?

Sí. We provide panel matching advice, layout confirmation support, and installation reference for project orders.

15. ¿Cómo puede ser su distribuidor en nuestro mercado??

Primero, necesitamos empezar el negocio para entendernos, si las cosas van bien y cumples con nuestro “solicitud de distribuidor”, luego firmaremos el contrato formal y el acuerdo para garantizar sus derechos en su mercado.

Contacto nuestro vendedor para más detalles por favor.

16. Puede usar paneles de cámara frigorífica en aplicaciones al aire libre?

Sí, Puede utilizar paneles de cámara frigorífica en aplicaciones exteriores con protección adecuada contra la intemperie o la corrosión.. Utilice revestimientos o sistemas de revestimiento especiales para proteger los paneles de la exposición a los elementos..

17.What is your usual lead time?

Lead time depends on panel type, cantidad, customization level, and production schedule, normally 35~45 days after getting your deposit.

18. Can cold room panels soundproof?

Sí, Normalmente, los paneles de cámaras frigoríficas se centran en el aislamiento térmico más que en el aislamiento acústico.. Sin embargo, medidas adicionales, como la instalación de materiales fonoabsorbentes o paneles insonorizantes, que puede reducir la transmisión de ruido.

Solicite una cotización gratis

Listo para comenzar su proyecto con nosotros?

Asóciese con nosotros para aumentar la reputación de su marca, consigue una experiencia impresionante para que tus clientes te recuerden toda la vida, y ayudarlo a destacarse en el mercado competitivo !
