يقوم مصنعنا الصيني بتصنيع جميع أحجام ألواح الغرف الباردة عالية المستوى حسب طلبك

نحن ننتج ألواح الغرف الباردة PU/ PIR/ XPS بعرض: 900 /1000 /1100مم; سماكة: 50 /75 /100 /120 /150/180 /200 /250مم. مع لوحة مجلفنة / فولاذ ملون / صفائح من الفولاذ المقاوم للصدأ. أو تخصيص طلبك, اتصل بنا الآن !

التعاون مع الشركات المتميزة يجعلك أفضل

شراكتنا

محرك مروحة باناسونيك
ضاغط مانوروب
دانفوس
لوحة الشعار الأمريكية
كوبلاند
شعار كينغسبان
شعار داروين تشامبرز
شعار bitzer

لوحة الغرفة الباردة

نحن نستخدم عادة PU (البولي يوريثين) أو PIR (رغوة بولي أيزوسيانورات) كنواة لوحة الغرفة الباردة , كلا السطحين الجانبيين يستخدمان الفولاذ المقاوم للصدأ, ورقة الألمنيوم, الصلب المجلفن, إلخ. كثافة اللوحة >42كجم / م³. ولوحة الغرفة الباردة درجة مقاومة للحريق B1 / B2 / B3. B1 هي الدرجة العليا, B3 هو الأسوأ ، نستخدم B1 أو B2, تعتمد على العملاء’ يحتاج.

يتم تحديد تقسيم الدرجة المقاومة للحريق بشكل عام بواسطة “مؤشر الأكسجين”. يجب أن يكون مؤشر الأكسجين للمادة الأساسية للوحة المقاومة للحريق من الدرجة B1 >32 (في اختبار الاحتراق), يجب أن تكون الدرجة B2 >26, وتلك <26 هي لوحات الصف B3.

طريقة اختبار بسيطة: خذ قطعة صغيرة من المواد الأساسية وأشعلها.

#الصف B3: سهل الاشتعال ويحتوي على مواد محترقة تقطر.

#الصف B2: غادر الحريق إطفاء ذاتي.

#الصف B1: صعب الاشتعال.

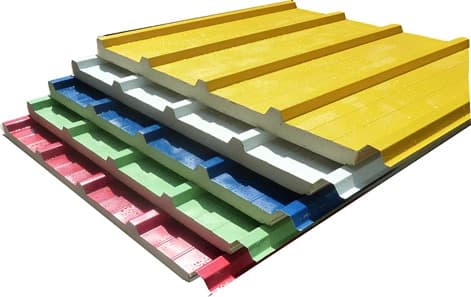

مزايا لوحة PU:

#1. الموصلية الحرارية المنخفضة
#2. شكل جميل وسهل التركيب
#3. مقاومة جيدة للحريق
#4. غير سامة ولا طعم لها
#5. نطاق درجة حرارة واسع
#6. مقاوم للماء ومقاوم للرطوبة

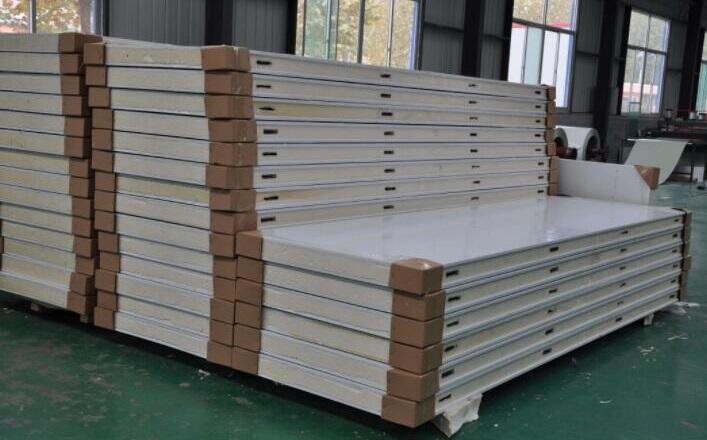

لوحة PU للغرفة الباردة-جديدة

مزايا لوحة PIR:

#1. الموصلية الحرارية المنخفضة

#2. خفيفة الوزن للصدمات

#3. مواد العزل المبردة (تستخدم لمجموعة متنوعة من الأنابيب والمعدات من -196 درجة مئوية إلى + 120 درجة مئوية)

نصائح: تستخدم لوحة PIR في الغالب في المنشآت الصناعية الكبيرة أو الضخمة, مخازن باردة, المرائب, منازل متنقلة, قاعات العرض, صالات رياضية,إلخ.

Walk in Freezer Panel Installation

كيفية حساب تكلفة اللوحة?

هل ترغب في حساب تكلفة لوحة الغرفة الباردة لمشروعك?

لا تقلق, سوف تساعدك حاسبة سعة التبريد الخاصة بنا !

تطبيق لوحة

لوحة غرفة التبريد تستخدم بشكل رئيسي في الخدمات اللوجستية لسلسلة التبريد, معالجة الغذاء, مراكز التسوق, محلات السوبر ماركت, الفنادق وتموين الطائرات, المستحضرات الصيدلانية الحيوية, زراعة الشتلات, الإلكترونيات الدقيقة والصناعات الأخرى. في أثناء, المستخدمة في الإنتاج, تخزين ولوجستيات المواد الغذائية, الأدوية والسلع الأخرى التي تتطلب بيئة درجة حرارة ثابتة.

سلسلة تبريد المأكولات البحرية

مأكولات بحرية

نقل سلسلة التبريد

سلسلة التبريد

سوبر ماركت 2

سوبر ماركت

تموين شركات الطيران

تموين الطيران

الطب الحيوي

الطب الحيوي

زراعة الشتلات

زراعة الشتلات

معالجة الغذاء

معالجة الغذاء

إلكترونيات دقيقة

إلكترونيات دقيقة

اتصال اللوحة

2 طرق الاتصال

هناك طريقتان لتوصيل اللوحة: مفصل الانزلاق و camlock. يمكن لاثنين من كلاهما تثبيت غرفه بارده.

مزايا الانزلاق المشترك

#1. تحسين العزل وضيق الهواء للمفاصل.

#2. عزل حراري ممتاز, ماء جيد.

#3. مظهر جميل, متين, تركيب سهل وسريع.

نظام الوصلات المنزلقة هو نوع خاص مصمم لتجميع غرفة التبريد الكبيرة والمتوسطة الحجم. يتم دمجه مع هيكل فولاذي خفيف أو إطار خرساني لتجميع غرفة التبريد. مظهرها, يمكن تصميم المساحة والحجم بحرية وفقًا للاحتياجات المختلفة.

تشديد الألواح

خطوات لتضييق الألواح

تركيب لوحة الغرفة الباردة

اختلاف اتصال اللوحة

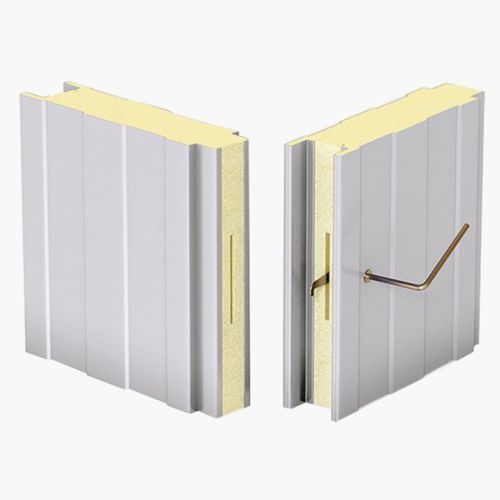

مزايا Camlock

#1. توفير الطاقة, أداء عزل حراري جيد, مقاومة ضغط قوية, مظهر جميل.
#2. سهل الاستخدام, حياة طويلة, كثافة عالية, قوة عالية, مقاومة الشيخوخة والتآكل.
#3. سهل التجميع والجمع لتوفير مساحة لبناء مخزن تبريد كبير ومتوسط ​​الحجم.
#4. فترة البناء قصيرة, وهو أمر مناسب للعملاء لبدء الإنتاج في أسرع وقت ممكن.

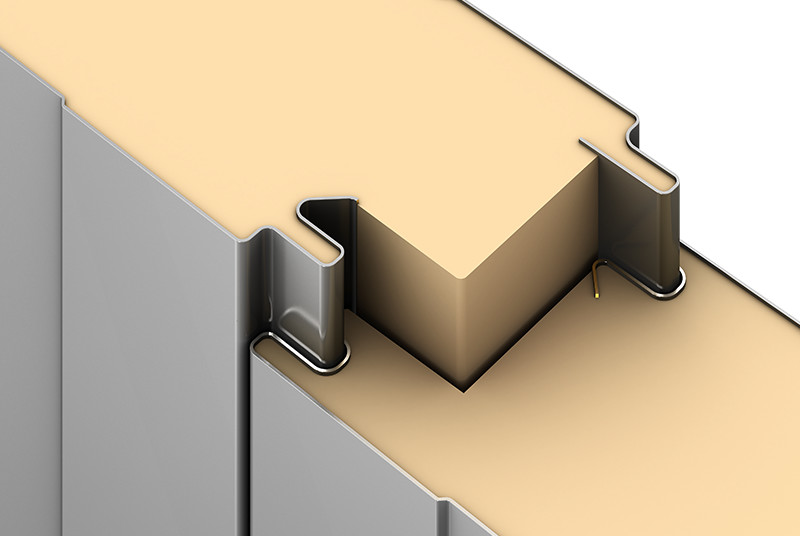

زلة لوحة مشتركة

لوحة زلة مشتركة

هيكل لوحة الغرفة الباردة

هيكل لوحة

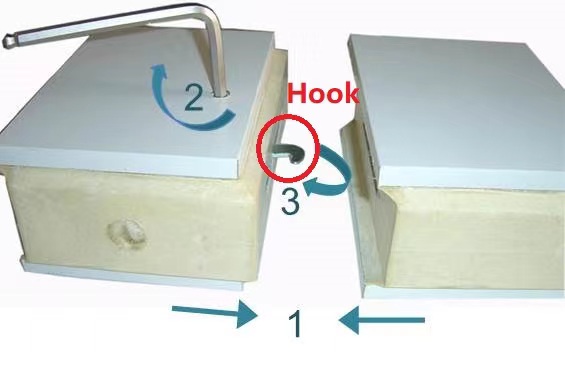

لوحة كاملوك

لوحة Camlock

بناء الغرفة الباردة

بناء الغرفة الباردة

رسم اللوحة

رسم لوحة البناء

ميزة لوحة الغرفة الباردة

درجة حرارة الغرفة للاستخدامات المختلفة

طلبدرجة مقاومة للحريق لوحةسماكة اللوحدرجة حرارة الغرفة
فاكهة / نباتيB2
75مم0~ 5 درجة مئوية / 32~ 41 ℉
المواد الكيميائية / الأدويةB275مم0~ 5 درجة مئوية / 32~ 41 ℉
بوظة / متجر ثلجB2100مم-10~ -5 درجة مئوية / 14~ 23 ℉
اللحوم المجمدةب 1150مم
-25~ -18 درجة مئوية / -13~ 0.4 ℉
لحم طازج ( محل 6 شهور)ب 1180مم-40~ -30 درجة مئوية / -40~ -22 درجة

حالة الطبق المختلف

لا.مادةميزة ماديةطلبسماكة
1ستانلس ستيليستخدم 304 الفولاذ المقاوم للصدأ, لديه مقاومة جيدة للتآكل والحرارة, قوة درجة حرارة منخفضة ومقاومة جيدة للانحناء, الخواص غير المغناطيسية والميكانيكية الأخرىفنادق رفيعة المستوى / تبريد المأكولات البحرية0.5~ 1.5 ملم
2صفيحة ألمنيوم منقوشةاستخدم القالب لبثق الحبوب من لوح الألمنيومالفندق / ثلاجة المطبخ0.6~ 0.8 ملم
3الصلب المجلفنتشكلت بعد المعالجة الحرارية, مقاومة قوية للتآكللوحة الغرفة الباردة0.5~ 1.5 ملم
4لوح ألومنيوم مضاد للانزلاقالتشكيل بالبثق المسبق للسطح, زخرفة نمط مبسطة غير قابلة للانزلاق, صلابة عالية, المقاومة للتآكليتنقل الناس بشكل متكرر, والأرض غير مبلطة بالبلاط الأسمنتي1.5~ 5.0 ملم

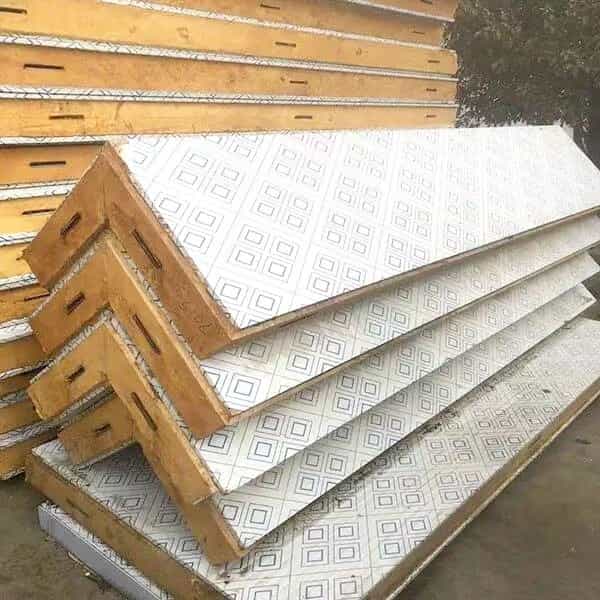

صفيحة ألمنيوم منقوشة

لوحة ألمنيوم منقوشة

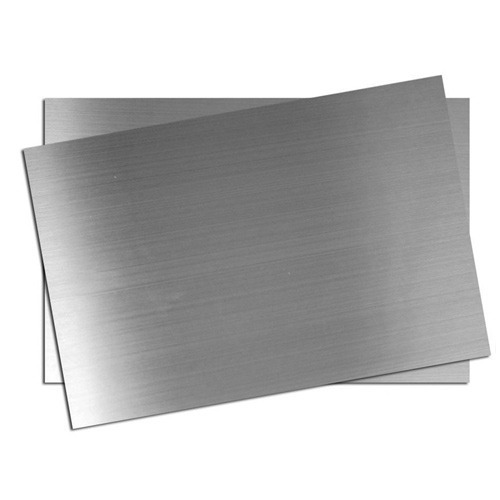

صفيحة فولاذية مضادة للصدأ

صفيحة فولاذية مضادة للصدأ

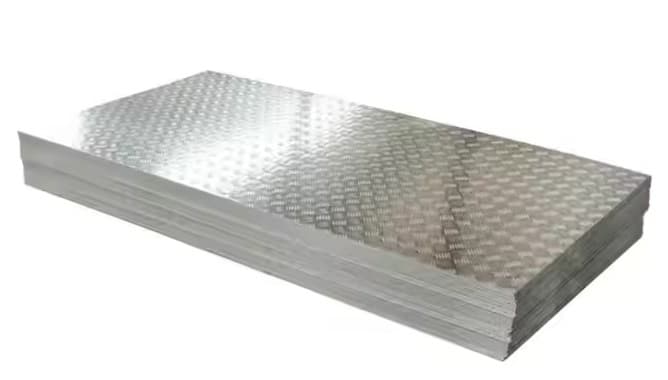

لوح ألومنيوم مضاد للانزلاق

لوح ألومنيوم مضاد للانزلاق

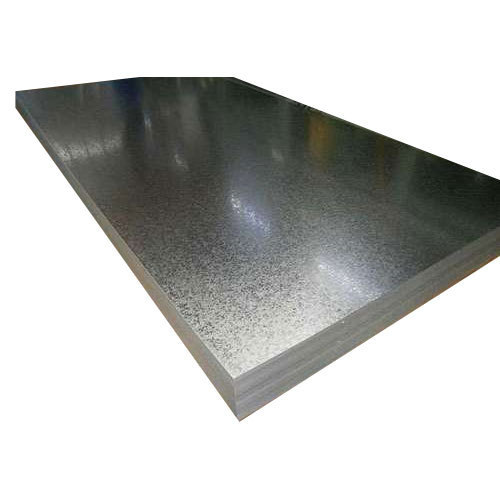

الفولاذ المجلفن 1

صفيحة فولاذية مجلفنة

لماذا تختار لوحة الغرفة الباردة لدينا?

ختم ممتاز وضيق الهواء

يمكن أن يوفر الختم الفائق التكلفة الخاصة بك ويخلو من المشاكل مع العملاء

ضيق لوحة الهواء 01
ضيق لوحة الهواء 02
ضيق لوحة الهواء 03
ضيق لوحة الهواء 04
ختم اللوحة 01
ختم اللوحة 02
ختم اللوحة 04
ختم اللوحة 03

إجراءات تركيب اللوحة لدينا

1الخطوة st: تركيب لوحة الحائط

#1. قم بتثبيت لوحة الحائط من الزاوية.

حسب الرسم, حفر ثقوب في موضع اللوحة الصحيح, ويجب أن يكون المثقاب الكهربائي عموديًا على سطح اللوحة عند الحفر. نصب لوحات الحائط ووضع مواد ناعمة (مثل الرغوة) على الأرض لمنع أي تلف للألواح. ثم تحقق مما إذا كانت لوحات الحائط في الموضع الصحيح (الشيكات مطلوبة من البداية إلى النهاية). بعد أن يتم إصلاح الموقف, لحام زاوية الحديد على شعاع اللوحة, في غضون ذلك ، إصلاح الزوايا الداخلية والخارجية.

لوحة الغرفة الباردة - لوحة الألومنيوم

#2. بعد تثبيت لوحتي الحائط في الزاوية, ابدأ في تثبيت لوحة الحائط التالية على طول الزاوية.

قبل التثبيت, ضع معجون الختم الأبيض على زوايا اللوحة من (محدب) أخدود. يجب أن يكون معجون الختم كثيفًا وموحدًا.

#3. اضرب بمطرقة بين الألواح لجعلها أقرب.

استخدم الموصلات لربط لوحات الحائط ببعضها البعض, والتي يتم تثبيتها على التوالي في الفجوة بين ألواح الجدران. يجب أن يكون الموصل السفلي منخفضًا قدر الإمكان, بحيث يمكن تغطيتها بعد صب الخرسانة. يجب أن تكون الفجوة بين الألواح 3 مم.

2الخطوة الثانية: تركيب اللوحة العلوية والأرضية

#1. ابدأ من زاوية الغرفة الباردة لتثبيت اللوحة العلوية والأرضية.

حسب الرسم, ثبت الألواح بالارتفاع والموضع الصحيحين. يجب وضع الألواح على لوح الحائط والحديد على شكل حرف T.. ثم ثبت اللوحة العلوية / الأرضية والحديد على شكل حرف T بالمسامير, قم بتوصيل لوحة الزاوية بين اللوحة العلوية / الأرضية ولوحة الحائط, ثم قم بتثبيت اللوحة التالية.

#2. ثبت موصلات اللوحة خارج الغرفة الباردة.

يجب أن يتم إصلاح كل لوحة من اللحامات بـ 3 موصلات: كل واحد على طرفي اللوحة والباقي في منتصف اللوحة (طول اللوحة العلوية أقل من 4 أمتار, يمكن استخدامها فقط 2 موصلات لوحة).​​

#3. تركيب السقف الصلب على شكل حرف C..

ضع الفولاذ على شكل حرف C في الموضع الصحيح بسبب الرسم, ثم افتح اللوحة العلوية في موضع فتحة المزلاج, واستخدم المزلاج لتوصيل زاوية الحديد باللوحة بإحكام. أخيرا اللحام السقف الصلب على شكل حرف C للمدادة.
لوحة غرفة باردة - لون فولاذي

3الخطوة الثالثة: تركيب لوحة الزاوية

#1. ضع مادة مانعة للتسرب على جميع نقاط الاتصال بين لوحة الزاوية واللوحات الأخرى.

يجب تثبيت الزوايا بين ألواح الجدران في أقسام لتسهيل صب رغوة البولي يوريثان. يجب أن تحتوي لوحة الزاوية الخاصة بتثبيت اللوحة العلوية على فجوة كل 500 مم (حجم الفجوة يخضع لمادة الرغوة), ثم قم بإصلاحه على اللوحة العلوية ولوحة الحائط.

#2. لوحة الزاوية مثبتة بالمسامير.

مساحة البرشام 100 مم, ويجب أن تكون المسامير المثبتة في الزاوية في خط مستقيم بمساحة متساوية.

الأسئلة الشائعة

الأسئلة المتداولة حول لوحة الغرفة الباردة

نعم, تم تصميم ألواح الغرف الباردة لتكون صحية وسهلة التنظيف. النعومة, تثبط الأسطح غير المسامية للألواح نمو البكتيريا, ويمكن غسلها وتعقيمها بسهولة للحفاظ على نظافتها.

نرحب بأي أمر عينة قبل شراء كمية كبيرة, هذا يعني أن قطعة واحدة مقبولة. للطلب الشامل كمية 20 قطعة للإجمالي.

يتم تصنيع ألواح غرفنا الباردة بوظيفة مقاومة للحريق. تتمتع هذه الألواح بتصنيف أعلى للحريق وتوفر طبقة إضافية من الأمان في حالات طوارئ الحريق.

سبيدواي ملتزمة بالجودة في جميع جوانب عملنا - موظفينا, العمليات والمنتجات. نسمي هذا "معيار SPEEDWAY".

تستخدم ألواح الغرف الباردة على نطاق واسع في مختلف الصناعات, بما في ذلك الطعام والشراب, الأدوية, زراعة, الخدمات اللوجستية, والتجزئة. يتم استخدامها للغرف الباردة, غرفة التجميد, مستودعات مبردة, مجمدات الانفجار, وغيرها من البيئات التي يتم التحكم في درجة حرارتها.

لدينا مصنع خاص لإنتاج منتجات اللوحة الرئيسية, ولكننا نقوم أيضًا بالتجارة للمنتجات الأخرى ذات الصلة لأن لدينا موارد لتوفير الجودة والخدمة الجيدة.

تحتاج إلى عمليات تفتيش وصيانة منتظمة لضمان سلامة اللوحات. وهذا يشمل التحقق من وجود أي ضرر, فحص الأختام والمفاصل, ومعالجة أي مشاكل على الفور للحفاظ على أداء العزل الأمثل.

نعم,لدينا 4 كبار المهندسين, 13 المهنية ر & د زملاء, 66 موظفي الإنتاج المحترفين.

يمكن أن يختلف العمر الافتراضي لألواح الغرف الباردة اعتمادًا على عوامل مثل جودة المواد, ممارسات الصيانة, والظروف البيئية. عمومًا, يمكن أن تدوم اللوحات التي يتم صيانتها جيدًا 20 ~ 30 سنوات أو حتى أطول.

نعم, يمكن تخصيص ألواح الغرف الباردة لتلبية نطاقات درجات الحرارة المختلفة. الألواح ذات قيم العزل الأعلى مناسبة لتطبيقات المجمد, أثناء استخدام الألواح ذات قيم العزل المنخفضة لأغراض التبريد أو التبريد.

نحن ندعم الدفع من خلال التحويل البنكي, مثل T / T., خطاب الاعتماد, ويسترن يونيون. أيضا اكبيت الدفع باي بال لعينة قطعة النظام.

نعم, يمكن تخصيص ألواح الغرف الباردة لتلائم مواصفات التصميم المختلفة. يتضمن ذلك خيارات فتح الأبواب, شبابيك, نقطة وصول, وحتى ألوان اللوحة.

نعم, تم تصميم ألواح الغرف الباردة لتكون معيارية ويمكن تفكيكها وإعادة استخدامها إذا لزم الأمر. تسمح هذه المرونة بإجراء تعديلات أو نقل الغرفة الباردة في المستقبل.

نعم, نحن فعلنا. مصنعنا الداخلي 100% التفتيش على كل وحدة قبل التحميل, يمكن أيضًا تقديم تقرير الاختبار القانوني لكل شيبمنت. ما هو أكثر, يمكن دعوة SGS / توفالو / فحص BV حسب العملاء’ طلب, ولكن يجب على العملاء دفع رسوم الاختبار.

أولاً, نحتاج إلى بدء العمل لفهم بعضنا البعض, إذا كانت الأمور تسير بسلاسة وتلتقي بنا “طلب الموزع”, ثم سنوقع العقد الرسمي والاتفاق لضمان حقوقك في السوق.

اتصال بائعنا لمزيد من التفاصيل من فضلك.

نعم, يمكن استخدام ألواح الغرف الباردة في التطبيقات الخارجية مع مقاومة الطقس المناسبة. يمكن تطبيق الطلاءات المتخصصة أو أنظمة التكسية لحماية الألواح من التعرض للعناصر.

تتميز ألواح الغرف الباردة بوظيفة مقاومة الرطوبة. عادةً ما يتم إغلاق قلب العزل ومفاصل اللوحة لمنع دخول الرطوبة وتقليل التكثيف. استخدم حواجز البخار المناسبة وتقنيات تركيب العزل للتحكم في المشكلات المتعلقة بالرطوبة.

تركز ألواح الغرف الباردة بشكل أساسي على العزل الحراري بدلاً من عزل الصوت. لكن, تدابير إضافية, مثل تركيب مواد ممتصة للصوت أو ألواح عازلة للصوت, التي يمكن أن تقلل من انتقال الضوضاء.
