Медленное охлаждение, низкое давление всасывания и нестабильный поток хладагента часто заставляют технических специалистов подозревать термостатический расширительный клапан.. Однако, these symptoms don’t always indicate a faulty TXV or justify an adjustment.
Перед регулировкой клапана, проверьте свои измерения, нагрузка испарителя и подача жидкости. В этом руководстве объясняется работа TXV., измерение перегрева и практическое устранение неисправностей в холодильных камерах прямого испарения и системах кондиционирования воздуха.
Уведомление: Только квалифицированные специалисты должны обслуживать холодильные системы под давлением., электрооборудование и хладагенты. Следуйте инструкциям и эксплуатационным ограничениям производителей оборудования и клапанов..
Что делает термостатический расширительный клапан?
Термостатический расширительный клапан, или TXV/TEV, дозирует хладагент в испаритель. Он выполняет две основные функции:
| Функция | Цель |
|---|---|
| Регулирование | Снижает давление хладагента и подает парожидкостную смесь под низким давлением в испаритель. |
| Регулирование потока | Регулирует поток хладагента в зависимости от перегрева на выходе испарителя. |
Правильное управление потоком помогает испарителю эффективно использовать свою поверхность теплопередачи и снижает риск возврата жидкого хладагента в компрессор.. Однако, TXV doesn’t replace other floodback protection measures.
TXV регулирует перегрев на выходе испарителя, а не температуру в помещении напрямую.. Opening the valve further doesn’t necessarily improve cooling.
How Does TXV Work?

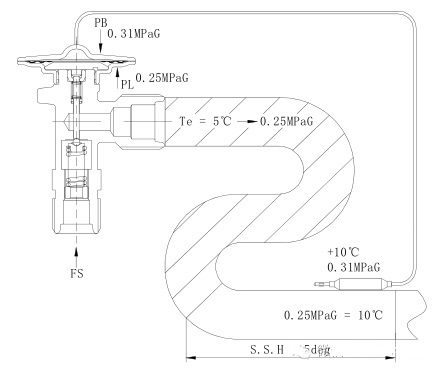

TXV uses sensing bulb, капиллярная трубка, диафрагма, пружина и игла клапана.
Сенсорная груша отслеживает температуру линии всасывания возле выхода испарителя.. Его внутренний заряд создает давление и передает это давление через капиллярную трубку на диафрагму..
3 main forces control valve movement:
| Вход | Основной эффект |
|---|---|
| Измерение давления в лампе | Подталкивает клапан к открытию |
| Уравнитель давления | Подталкивает клапан к закрытию |
| Пружинная сила | Прижимает клапан к закрытию и влияет на настройку перегрева. |
В пределах предполагаемого рабочего диапазона, TXV увеличивает поток хладагента при повышении перегрева на выходе и уменьшает расход при снижении перегрева..
Этот процесс управления остается динамичным. Изменения нагрузки, подача жидкости и условия эксплуатации могут влиять на давление, температура и реакция клапана.
Внутренне против. TXV с внешним эквалайзером
Основное отличие касается источника давления, действующего под диафрагмой..
| Тип | Источник давления | Рассмотрение заявки |
|---|---|---|
| Внутреннее выравнивание | Выход клапана, через внутренний проход | Подходит для случаев, когда падение давления в испарителе остается в пределах, установленных производителем. |
| Внешнее выравнивание | Рядом с выходом испарителя, через внешнюю линию | Учитывает падение давления на испарителе и распределителе. |
Значительное падение давления создает разницу между давлением на выходе клапана и давлением на выходе испарителя.. При выборе метода выравнивания следуйте требованиям производителя оборудования..
Внешний эквалайзер обеспечивает необходимую обратную связь по давлению.. Никогда не закрывайте его и не пропускайте его соединение..
Как измерить и рассчитать перегрев?
Перегрев измеряет, насколько температура паров хладагента превышает температуру его насыщения при том же давлении..
Перегрев на выходе испарителя = температура пара на выходе − температура насыщения при давлении на выходе
В полевых измерениях, прочно прикрепленный и изолированный датчик температуры использует температуру поверхности всасывающей трубы для приблизительного определения температуры паров хладагента..
Don’t substitute evaporator discharge-air temperature or room temperature for suction-line temperature. Сопоставьте измеренное значение температуры с давлением в этом месте..
Пример расчета перегрева
Следующий пример иллюстрирует только расчет.. Он не представляет собой случай поля или рекомендуемую настройку..
Предположим, что правильные данные о давлении и температуре хладагента дают эти значения.:
| Измерение | Пример |
|---|---|
| Температура насыщения при давлении на выходе испарителя | −10°С |
| Температура линии всасывания в том же месте | −4°С |
| Расчетный перегрев | 6 К |
Перегрев = −4 − (−10) "=" 6 К
Разница температур в 6 K соответствует разнице в 6°C. Однако, а 6 K reading alone doesn’t prove correct operation. Сравните результат с целевым диапазоном производителя оборудования и условиями испытаний..
Точка росы против. Пузырьковая точка
Для смесей хладагентов с плавным регулированием температуры, Диаграммы давления и температуры могут отображать значения как точки росы, так и точки пузырька..
| Расчет | Эталонная температура |
|---|---|
| Перегрев пара | Точка росы |
| Переохлаждение жидкости | Точка пузыря |
Don’t use bubble-point or mean evaporating temperature to calculate vapor superheat.
Выход испарителя по сравнению с. Перегрев на входе компрессора
Эти измерения служат разным целям.:
| Место измерения | Основная цель |
|---|---|
| Выход испарителя | Оценка контроля перегрева TXV |
| Вход компрессора | Проверьте условия всасывания компрессора |
Линия всасывания может поглощать тепло и вызывать потерю давления между этими точками..
Если вы измеряете давление только на компрессоре, оцените падение давления на линии всасывания, прежде чем объединять это значение с температурой на выходе испарителя..
Что проверить перед регулировкой TXV?
Аномальный перегрев начинает расследование. It doesn’t automatically justify turning the adjustment stem.
1.Проверка точности измерений
Подтвердите следующее:
- Правильный выбор хладагента в манометре или приборе давления и температуры.
- Постоянные единицы измерения давления и настройки манометрического/абсолютного давления.
- Надежный контакт датчика температуры и защита от окружающего тепла.
- Согласование мест измерения давления и температуры
- Показания за тот же период эксплуатации
Цифровой инструмент может упростить расчеты, but it can’t correct the wrong refrigerant selection or measurement location.
2.Проверьте теплопередачу испарителя
Осмотрите вентиляторы, чистота змеевика, Обледенение и путь воздушного потока. Для систем кондиционирования, также проверьте фильтры и фактический поток воздуха.
Устраните проблемы с воздушным потоком и теплопередачей перед регулировкой клапана.. TXV adjustment can’t compensate for a blocked coil or failed fan.
3.Проверьте подачу жидкости
Проверьте заправку хладагента и условия подачи жидкости., переохлаждение жидкостной линии, и возможные ограничения в фильтре-осушителе, клапаны или трубопроводы.
TXV needs adequate liquid refrigerant at its inlet. Changing its superheat setting can’t correct an upstream supply problem.
4.Проверьте сенсорную лампочку и эквалайзер.

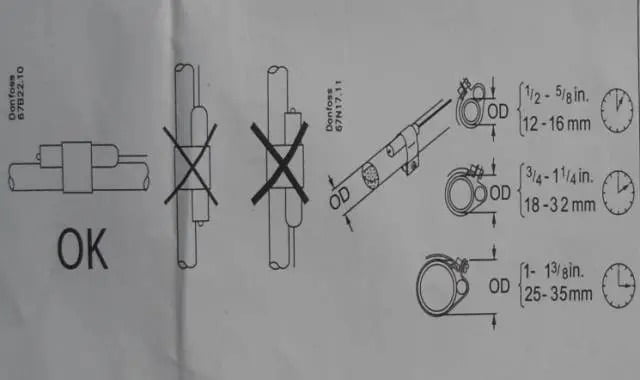

Убедитесь в правильности контакта лампы., надежный монтаж, изоляция и защита от внешних источников тепла. Проверьте подключение внешнего эквалайзера и найдите повреждения или ограничения..
Следуйте требованиям к установке конкретной модели клапана.. Устраните проблемы с обратной связью, прежде чем оценивать настройку клапана..
5.Определите операционную стадию
Запишите, была ли система только что запущена, снижает температуру, приближается к заданному значению или восстанавливается после оттаивания.
Don’t compare readings from different operating stages as though they represent the same load. Избегайте повторных корректировок на основе одного снимка.
Используйте последовательную запись поля:
| Записывать | Подробности |
|---|---|
| Оборудование | Хладагент, Модель TXV и модель испарителя |
| Условия эксплуатации | Время, Комнатная температура и рабочая стадия |
| Измерения | Тестовые локации, давление, температура трубы и перегрев |
| Наблюдения | Производительность охлаждения, Состояние мороза и симптомы неисправности |
| Изменения | Направление регулировки, количество и последующие показания |
Как отрегулировать перегрев TXV?
Шаг 1: Подтвердите возможность регулировки
Не каждый TXV допускает регулировку на месте..
Проверьте документацию модели на предмет метода регулировки., точка доступа и разрешенный диапазон.
Различные серии клапанов могут иметь разную чувствительность на один оборот.. Don’t copy the adjustment amount from another model.
Шаг 2: Установите правильную цель
Don’t apply one universal superheat setting to cold rooms, низкотемпературные морозильники и кондиционеры.
Проверять:
- Equipment manufacturer’s target and measurement location
- Valve’s application range
- Compressor’s suction-condition limits
- Load conditions for testing.
Также отличайте статический перегрев от рабочего перегрева.. The valve’s static setting doesn’t necessarily equal the superheat you should measure under load.
Шаг 3: Сделать маленьким, Настройки для конкретной модели
Многие регулируемые TXV используют следующие направления::
| Направление | Типичное изменение настроек |
|---|---|
| по часовой стрелке | Увеличивает настройку перегрева |
| Против часовой стрелки | Уменьшает настройку перегрева |
Подтвердите направление и шаг регулировки в руководстве по эксплуатации клапана..
Эти указания описывают изменение настроек, а не гарантированную рабочую реакцию.. Другие системные сбои могут помешать ожидаемому результату..
Шаг 4: Дайте системе стабилизироваться
Записывайте каждую регулировку и дайте системе выполнить повторную балансировку, прежде чем вносить еще одно изменение..
10–15-минутный период наблюдения является полезной отправной точкой для многих приложений., но следуйте инструкциям к оборудованию и фактическому рабочему реагированию.. Прошедшее время само по себе не доказывает стабильности.
Если повторные корректировки не дают разумного ответа, перестань поворачивать шток. Повторно проверьте подачу жидкости, обратная связь по сенсорной лампочке, состояние эквалайзера, ограничения и совместимость клапанов.
Шаг 5: Проверка общей производительности
Don’t finish commissioning based on one acceptable superheat reading.
Подтвердите это:
- Тенденции давления и температуры стабилизируются
- Производительность охлаждения соответствует требованиям применения
- Система не показывает признаков обратного наводнения или срабатывания защиты компрессора.
- Клапан сохраняет приемлемый контроль при изменении нагрузки.
Если ненормальная работа продолжается, прекратить дальнейшие пробные настройки и следовать процедуре устранения неполадок оборудования..
Пример настройки TXV: Результаты «до» и «после»
Проблема с системой и охлаждением
Кондиционер с постоянной температурой и влажностью показал плохую эффективность охлаждения при работе обоих компрессоров.. Расследование было сосредоточено на перегреве на выходе испарителя и работе ТРВ..
Хладагент: R410a
Осмотр и диагностика
Первоначальные проверки показали достаточный уровень заправки хладагента и отсутствие засорения фильтра.. Измерения температуры и давления показали высокий перегрев на выходе испарителя., что предполагает недостаточный поток хладагента относительно нагрузки на испаритель..
Техник рассмотрел эти результаты перед регулировкой TXV..
Регулировка ТРВ
Техник отрегулировал ТРВ, чтобы уменьшить чрезмерный перегрев., позволил системе стабилизироваться, и записывал последующие показания температуры и давления..
В ходе оценки сравнивался рабочий перегрев до и после регулировки, а не полагалось только на давление всасывания..
Перегрев до и после регулировки
В следующей таблице приведены измерения для обоих холодильных контуров..
| Элемент | Испаритель Томп (°С) | Давление на выходе из компрессора (кг/см2) | Ралированная температура для давления на выходе из компрессора(°С) | Перегрев(°С) | Перегрев ответь на запрос или нет |
|---|---|---|---|---|---|
| Стандартная стоимость отладки производителя | ＜ 14 | 4.5~6 | 2.5~11 | 5~8 | Да |
| (#1 компрессор) перед отладкой | 21.0 | 3.2 | -5.0 | 26.0 | Нет |
| (#1 компрессор) после отладки | 12.3 | 5.0 | 5.8 | 6.5 | Да |
| (#2 компрессор) перед отладкой | 20.5 | 4.0 | 0.0 | 20.5 | Нет |
| (#2 компрессор) после отладки | 13.9 | 5.2 | 6.0 | 7.9 | Да |
После регулировки, перегрев на выходе уменьшился с 26.0 К к 6.5 К в цепи 1 и из 20.5 К к 7.9 К в цепи 2.
Эти результаты показывают более низкий перегрев на выходе в обоих контурах в записанных условиях испытаний..
Сравнение температуры воздуха
В следующей таблице сравниваются температуры воздуха до и после регулировки..
| Элемент | Кондиционера воздуха | Кондиционера воздуха | Воздух кондиционирования воздуха | Воздух кондиционирования воздуха | Температный разрыв между воздушным входом и розеткой |
|---|---|---|---|---|---|
| Единица | Температура (°С) | Влажность (%) | Температура (°С) | Влажность (%) | (°С) |
| Перед отладкой | 22.5 | 54.8 | 16.8 | 75.4 | 5.7 |
| После отладки | 22.5 | 54.8 | 14.3 | 84.3 | 8.2 |
Разница температур между двумя точками измерения воздуха увеличилась с 5.7 К к 8.2 К. Самая теплая точка осталась на уровне 22.5°С, в то время как более холодная точка снизилась с 16.8от °С до 14,3 °С.
Результаты и ограничения применения
Зарегистрированные результаты показывают меньший перегрев на выходе испарителя и большую разницу температур воздуха после регулировки TXV..
Однако, these readings alone don’t quantify cooling-capacity gains or energy savings. Такие выводы требуют дополнительных измерений., включая воздушный поток, влажность и энергопотребление в сопоставимых условиях.
Окончательные значения перегрева действительны только для этого случая.. Следуйте требованиям производителя оборудования при оценке других систем..
Общие симптомы TXV и проверки по устранению неполадок
Используйте симптомы для проведения проверки, а не для выявления неисправного компонента самостоятельно..
| Симптом | Возможные причины | Приоритетные проверки |
|---|---|---|
| Высокий перегрев и плохое охлаждение | Недостаточная подача жидкости, ограничение, неправильная пропускная способность клапана или неисправная обратная связь | Проверка измерений; проверить подачу жидкости, Фильтра-Драйер, лампочка и эквалайзер |
| Низкий перегрев | Чрезмерное кормление, низкая нагрузка, плохой поток воздуха или проблемы с лампочками | Проверьте нагрузку, поклонники, состояние мороза и луковицы перед регулировкой |
| Колебания перегрева и давления всасывания | Охота, изменение нагрузки, неправильный размер клапана или проблемы с установкой | Регистрируйте операционные тенденции; проверить поток воздуха, нагрузка, выбор клапанов и установка лампочек |
| Низкое давление всасывания после замены ТРВ | Остающееся сужение или несовместимый клапан/отверстие | Подтвердите совместимость хладагента, модель клапана, состояние отверстия и жидкостной линии |
| Слабая реакция на регулировку | Ограничение поставок, отказ обратной связи, повреждение клапана или работа за пределами диапазона клапана | Еще раз проверьте состояние системы и выполните диагностическую процедуру для конкретной модели. |
High superheat doesn’t automatically mean low refrigerant charge. Low suction pressure doesn’t automatically mean a failed TXV.
Всегда оценивайте более широкую систему перед заменой клапана..
Часто задаваемые вопросы по настройке TXV
Вопрос 1. Всегда ли более низкий перегрев улучшает охлаждение??
Нет. Стремитесь к стабильной работе в пределах ограничений производителя оборудования., не самое низкое возможное чтение.
Очень низкий перегрев может указывать на перегрузку или проблему с нагрузкой и может увеличить риск обратного наводнения..
Вопрос 2. Нуждается ли каждый новый TXV в регулировке??
Нет. Сначала проверьте модель клапана, монтаж, подача жидкости и эксплуатационные характеристики.
Регулируйте только тогда, когда показания оправдывают изменение и клапан допускает регулировку на месте..
Q3. Может ли само по себе давление всасывания подтвердить правильную работу TXV??
Нет. Оцените давление всасывания в зависимости от типа хладагента., температура линии всасывания, нагрузка, поток воздуха и подача жидкости.
Вопрос 4. Когда следует заменить TXV?
Первое исключение измерения, монтаж, проблемы с поставками и загрузкой. Рассмотрите возможность ремонта или замены, если проверки конкретной модели подтвердят повреждение компонентов или неподходящий клапан.. Следуйте рекомендациям производителя по обслуживанию..
Какую информацию следует предоставить для технической поддержки?
Полная информация на местах поможет вашему поставщику отличить неисправности клапана от неисправности установки., проблемы с поставками и измерениями.
| Информация | Что предоставить |
|---|---|
| Идентификация клапана | Фото паспортной таблички, идентификация модели и отверстия |
| Детали системы | Хладагент, модели испарителя и конденсационного агрегата |
| Фотографии установки | Чувствительная лампочка, подключение уравнителя и трубопровод для жидкости |
| Условия эксплуатации | Комнатная температура, рабочая стадия и время неисправности |
| Измерения | Давление, температура трубы и перегрев, с тестовыми локациями |
| История обслуживания | Недавние замены, работа над зарядкой и регулировка клапанов |
При запросе TXV, evaporator or refrigeration-accessory support from Speedway Refrigeration Group, включите эти данные, чтобы наша команда могла рассмотреть заявку и соответствие требованиям..
Заключение
Эффективное устранение неисправностей TXV начинается с надежных измерений, правильная обратная связь и достаточная подача жидкости, а не фиксированное количество регулировочных оборотов.
Проверьте показания, проверить состояние системы, затем решите, следует ли корректировать, отремонтировать или заменить клапан.
Сохраняйте записи «до» и «после» для поддержки ввода в эксплуатацию., передача и будущее обслуживание.
