La placa de identificación del aire acondicionado es una de las formas más rápidas de identificar qué es una unidad., cómo se debe alimentar, y que especificaciones clave tiene. Puede ayudar a los propietarios a comprender la información básica del producto., y también es útil para los compradores., instaladores, y técnicos que necesitan verificar la capacidad, refrigerante, datos electricos, e identidad del producto.
Si alguna vez miró una etiqueta de aire acondicionado y la encontró confusa, usted no está solo. Muchas placas de identificación de aires acondicionados contienen una mezcla de letras., números, calificaciones, y abreviaturas. En esta guía, te explicamos qué significan los campos principales, cómo leerlos correctamente, Qué significa "KFR" en los códigos de modelos de aire acondicionado chinos, y qué información la placa de identificación puede y no puede decirle.
¿Qué es una placa de identificación de aire acondicionado??
Una placa de identificación del aire acondicionado es la etiqueta de identificación del producto adherida a la unidad.. Suele mostrar el fabricante., número de modelo, número de serie, capacidad de refrigeración o calefacción, requisitos de suministro de energía, Tipo de refrigerante, y otra información técnica.
La placa de identificación es importante porque ayuda a identificar la unidad exacta a seleccionar., instalación, mantenimiento, reclamaciones de garantía, piezas de repuesto, y soporte técnico. A menudo es el primer lugar donde las personas consultan cuando quieren saber qué tipo de aire acondicionado tienen..
Sin embargo, Es importante tener en cuenta que no todas las marcas de aires acondicionados utilizan el mismo sistema de codificación.. Algunos números de modelo siguen reglas específicas de la marca., por lo que el significado exacto de ciertas letras o sufijos puede variar según el fabricante.
¿Dónde puede encontrar la placa de identificación en un aire acondicionado??
La ubicación de la placa de identificación depende del tipo de aire acondicionado..
Para un aire acondicionado split, La unidad puede tener etiquetas tanto en la unidad interior como en la unidad exterior.. La placa de identificación de la unidad exterior suele ser más importante para el refrigerante., datos electricos, e información de presión, mientras que la etiqueta de la unidad interior puede centrarse más en la identidad del modelo y la información coincidente.
Placa de identificación interior
Placa de identificación al aire libre
Para un aire acondicionado de ventana, la placa de identificación suele estar en el lateral, atrás, o cerca del área del panel de control. Para aires acondicionados centrales o bombas de calor., La etiqueta del equipo principal se encuentra comúnmente en la unidad de condensación exterior..
En algunos casos, La información del modelo y del número de serie también puede aparecer en el embalaje., manual de usuario, tarjeta de garantía, o ficha técnica del producto. Si necesita verificar una unidad para su instalación, servicio, o repuestos, lo mejor es comprobar la etiqueta de la unidad física directamente.

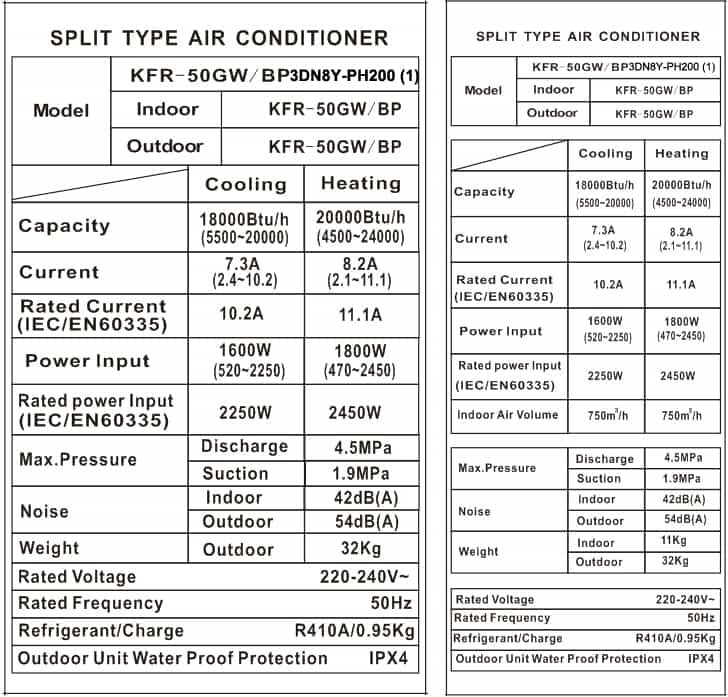

Ejemplo: Cómo leer una placa de identificación de aire acondicionado de muestra
1. Parámetro principal
Placa de identificación del aire acondicionado generalmente ubicada en el costado o en la parte posterior de la unidad. Si bien contiene numerosos parámetros, Su lógica es clara y se puede dividir principalmente en tres categorías.: modelo de producto, parámetros de rendimiento, y seguridad & información de certificación. La interpretación específica es la siguiente.:
Modelo de producto (Usando «KFR-50GW/BP3DN8Y-PH200 (1)» como ejemplo)
El número de modelo es el identificador del aire acondicionado.. Las letras y los números se pueden utilizar para determinar rápidamente el tipo de aire acondicionado., función, y especificaciones.
Letras iniciales (KFR): Representa el tipo y función del aire acondicionado. (lo explicaré en detalle más adelante).
Números (50): Representa la capacidad de enfriamiento.. La unidad es «100W», significado 50 indica una capacidad de enfriamiento de 5000W (1 CV ≈ 2500-2800W, entonces 5000W son 2.0HP).
La capacidad de refrigeración es el parámetro principal para seleccionar el aire acondicionado y debe adaptarse al área de la habitación. (p.ej., 10-15 m2 es adecuado para 1 HP, 15-20 m2 es adecuado para 1.5 HP, 25~35 m2 son adecuados para 2.0 HP,etc.).
Cartas posteriores:
-
GRAMO: Representa unidad interior montada en la pared (La unidad del gabinete es «L»)
-
W: Representa la unidad exterior
Códigos de función adicionales (p.ej., BP3DN8Y):
-
PA: Inversor (Los modelos de aire acondicionado sin inversor no tienen este identificador.)
-
3D: Representar flujo de aire 3D o control inteligente de temperatura
-
norte: Representar refrigerante ecológico (p.ej., R410a o R32)
-
Y: Función de control remoto
Etiqueta de eficiencia energética (p.ej., PH200 (1)):
-
el numero «1» representa el nivel 1 Eficiencia energética (Un nivel más bajo indica un mayor ahorro de energía).
Capacidad de refrigeración/calefacción: La unidad es W.. Un valor más alto indica una mayor capacidad de enfriamiento/calentamiento (p.ej., Capacidad de refrigeración 5000W, Capacidad de calefacción 5500W).
Entrada de energía de refrigeración/calefacción: La unidad es W.. Representa el consumo de energía durante el funcionamiento de refrigeración/calefacción. (Un menor consumo de energía significa un mayor ahorro de energía.. Esto debe evaluarse junto con la calificación de eficiencia energética para una evaluación más precisa.).
Energía de calefacción eléctrica auxiliar: Algunos acondicionadores de aire requieren calefacción eléctrica auxiliar durante el modo de calefacción.. La unidad es W.. Este consumo de energía es adicional.
Capacidad: Enfriamiento de 18,000 btu/h significa capacidad de enfriamiento nominal (btu es una unidad de energía para medir el aire acondicionado), 5,500~20,000btu/h significa alcance de capacidad de enfriamiento del aire acondicionado INVERSOR a diferente temperatura ambiente (Aire acondicionado no inversor sin este alcance.).
Actual: Enfriamiento 7.3A significa corriente de funcionamiento suave en modo de enfriamiento, 2.4~10.2A significa alcance de corriente de enfriamiento del aire acondicionado INVERSOR a diferente temperatura ambiente (Aire acondicionado no inversor sin este alcance.).
CEI/EN60335: Estándar internacional para aire acondicionado con excelente rendimiento..
Ratio de eficiencia energética (APF/SCOP):
-
Para aires acondicionados inverter, referirse a la APF (Factor de rendimiento anual).
-
Para aires acondicionados sin inversor, referirse a ERE (Ratio de eficiencia energética).
Un valor más alto indica una mejor eficiencia energética (Típicamente, Nivel 1 La Eficiencia Energética requiere un APF ≥ 4.5).
máx.. Descarga de presión (lado alto): 4.5 MPa
máx.. succión de presión (lado bajo): 1.9 MPa
Carga de refrigerante: Peso máximo de llenado
¿Qué significa KFR en un aire acondicionado??
El número de modelo generalmente comienza con «KFR» que es una designación común en sistemas como los estándares GB de China. Aquí hay un desglose:
-
k: Representa «Aire acondicionado»
-
F: Representa «Tipo dividido» Esto indica que la unidad tiene unidades interiores y exteriores separadas..
-
R: Representa «Bomba de calor.» Esto significa que la unidad puede proporcionar tanto refrigeración como calefacción..
Por lo tanto, «KFR» designa un aire acondicionado con bomba de calor de tipo dividido.
Un modelo que sólo tiene «kf» Sería un sistema dividido de solo refrigeración.. Los números que siguen a estas letras suelen indicar la capacidad de refrigeración (ver arriba).
kfrd: El «d» representa calefacción eléctrica auxiliar, lo que significa que además de la bomba de calor, También admite calefacción eléctrica auxiliar para mejorar el rendimiento de la calefacción..
kc: Representa un aire acondicionado montado en la ventana., que es una sola unidad que integra las secciones interior y exterior, e instalado en una ventana.
Número de modelo frente a número de serie: ¿Cuál es la diferencia??
Mucha gente confunde el número de modelo con el número de serie., pero no son lo mismo.
El número de modelo identifica la familia de productos., diseño, y configuración. Es útil para la selección de productos., identificación de repuestos, y referencia técnica general.
El número de serie identifica una unidad específica. Se utiliza principalmente para la trazabilidad., garantía, registros de fabricación, e historial de servicio.
Si contacta a un proveedor o equipo de servicio, A menudo es mejor proporcionar tanto el número de modelo como el número de serie..
Por qué la placa de identificación es importante para diferentes usuarios
La misma placa de identificación puede ser útil para diferentes personas por diferentes motivos..
Para propietarios de viviendas
Los propietarios de viviendas normalmente quieren saber qué tipo de aire acondicionado tienen, que refrigerante usa, cual es la capacidad, y si la unidad tiene solo refrigeración o tanto refrigeración como calefacción..
Para compradores e importadores
Los compradores e importadores suelen centrarse en la identidad del modelo., Voltaje, frecuencia, refrigerante, certificaciones, y trazabilidad. Estos detalles ayudan a confirmar si el producto es adecuado para un mercado objetivo..
Para instaladores
Los instaladores deben verificar los requisitos de suministro de energía., coincidencia del sistema, y especificaciones operativas clave antes de la instalación. La placa de identificación ayuda a reducir los errores de compatibilidad.
Para técnicos
Los técnicos utilizan la placa de identificación para identificar la unidad exacta, verificar el tipo de refrigerante, comprobar datos electricos, revisar los límites de presión, y soporte para la resolución de problemas o la combinación de repuestos.
Errores comunes al leer la placa de identificación de un aire acondicionado
Estos son algunos de los errores más comunes.:
-
Confundir el número de modelo con el número de serie
-
Suponiendo que todas las marcas utilizan la misma lógica de codificación
-
Pensar que la capacidad de refrigeración es lo mismo que el consumo de energía eléctrica
-
Mirar solo una etiqueta cuando se deben verificar las unidades interior y exterior
-
Ignorando el voltaje, frecuencia, o información de fase
-
Tratar las marcas de certificación como calificaciones de desempeño
Lo que la placa de identificación no puede decirle
Ni siquiera una placa de identificación detallada lo contiene todo.
Por ejemplo, la placa de identificación generalmente no explica completamente:
-
Longitud máxima de tubería
-
Diferencia de elevación máxima
-
Rendimiento de presión estática
-
Curvas de flujo de aire
-
Lógica de descongelación
-
Bajo rendimiento de calefacción ambiental
-
Condiciones de prueba de ruido
-
Procedimientos completos de solución de problemas
Para esos detalles, Los usuarios deben consultar el manual de instalación., hoja de especificaciones del producto, o manual de servicio.
Preguntas frecuentes
Q1: ¿Qué es una placa de identificación de aire acondicionado??
Es la etiqueta de identificación adherida a la unidad que muestra información técnica y del producto clave..
Q2: ¿Dónde está la placa de identificación en una unidad de aire acondicionado??
A menudo se encuentra en el lateral, atrás, o área del panel de servicio de la unidad. Los sistemas divididos pueden tener etiquetas tanto en la unidad interior como en la exterior..
Q3: ¿El número de modelo es el mismo que el número de serie??
No. El número de modelo identifica el tipo o serie del producto., mientras que el número de serie identifica la unidad individual.
Q4: ¿Qué significa KFR??
En muchos sistemas de nombres chinos, KFR se refiere a un «aire acondicionado con bomba de calor tipo split».
Q5: ¿Puedo identificar el refrigerante en la placa de identificación??
Sí. En la mayoría de los casos, el tipo de refrigerante aparece en la placa de identificación, como R32 o R410A.
Q6: ¿La placa de identificación muestra el consumo de energía??
Generalmente si. Puede mostrar la potencia de entrada nominal y la corriente nominal., pero estos no deben confundirse con la capacidad de enfriamiento.
P7: ¿Puedo usar la placa de identificación para encontrar repuestos??
Sí. El número de modelo y el número de serie suelen ser necesarios para comprobar la compatibilidad de los repuestos..
P8: ¿Todos los números de modelo de CA se decodifican de la misma manera??
No. Las estructuras de números de modelo varían según el fabricante., línea de productos, y mercado.
Conclusión
Comprender los parámetros de placa de identificación del aire acondicionado es una habilidad fundamental tanto para los usuarios como para el personal de instalación o mantenimiento..
Cada dato en la placa de identificación refleja el rendimiento de la unidad., seguridad, y nivel de consumo de energía.
Sólo comprendiendo verdaderamente estos parámetros se podrá seleccionar el modelo correcto, instalarlo correctamente, y úselo de manera eficiente, lo que permite que el aire acondicionado brinde un rendimiento óptimo y disfrute de una vida útil más larga..
