A placa de identificação do ar condicionado é uma das maneiras mais rápidas de identificar o que é uma unidade, como deve ser alimentado, e quais especificações principais ele possui. Pode ajudar os proprietários a compreender as informações básicas do produto, e também é útil para compradores, instaladores, e técnicos que precisam verificar a capacidade, refrigerante, dados elétricos, e identidade do produto.
Se você já olhou para uma etiqueta AC e achou confuso, você não está sozinho. Muitas placas de identificação de ar condicionado contêm uma mistura de letras, números, classificações, e abreviaturas. neste guia, explicamos o que significam os campos principais, como lê-los corretamente, o que “KFR” significa nos códigos de modelo de ar condicionado chinês, e quais informações a placa de identificação pode ou não fornecer.
O que é uma placa de identificação de ar condicionado?
Uma placa de identificação do ar condicionado é a etiqueta de identificação do produto anexada à unidade. Geralmente mostra o fabricante, número do modelo, número de série, capacidade de resfriamento ou aquecimento, requisitos de fonte de alimentação, Tipo de refrigerante, e outras informações técnicas.
A placa de identificação é importante porque ajuda a identificar a unidade exata para seleção, instalação, manutenção, reclamações de garantia, peças de reposição, e suporte técnico. Muitas vezes é o primeiro lugar que as pessoas verificam quando querem saber que tipo de ar condicionado possuem.
No entanto, é importante observar que nem todas as marcas de ar condicionado usam o mesmo sistema de codificação. Alguns números de modelo seguem regras específicas da marca, portanto, o significado exato de certas letras ou sufixos pode variar de acordo com o fabricante.
Onde você pode encontrar a placa de identificação de um ar condicionado?
A localização da placa de identificação depende do tipo de ar condicionado.
Para um ar condicionado split, a unidade pode ter etiquetas tanto na unidade interna quanto na unidade externa. A placa de identificação da unidade externa costuma ser mais importante para refrigerante, dados elétricos, e informações de pressão, enquanto a etiqueta da unidade interna pode se concentrar mais na identidade do modelo e nas informações correspondentes.
Placa de identificação interna
Placa de identificação externa
Para um ar condicionado de janela, a placa de identificação geralmente fica na lateral, voltar, ou perto da área do painel de controle. Para aparelhos de ar condicionado centrais ou bombas de calor, a etiqueta do equipamento principal é comumente encontrada na unidade de condensação externa.
Em alguns casos, informações de modelo e série também podem aparecer na embalagem, manual do usuário, cartão de garantia, ou ficha técnica do produto. Se você precisar verificar uma unidade para instalação, serviço, ou peças de reposição, é melhor verificar diretamente a etiqueta da unidade física.

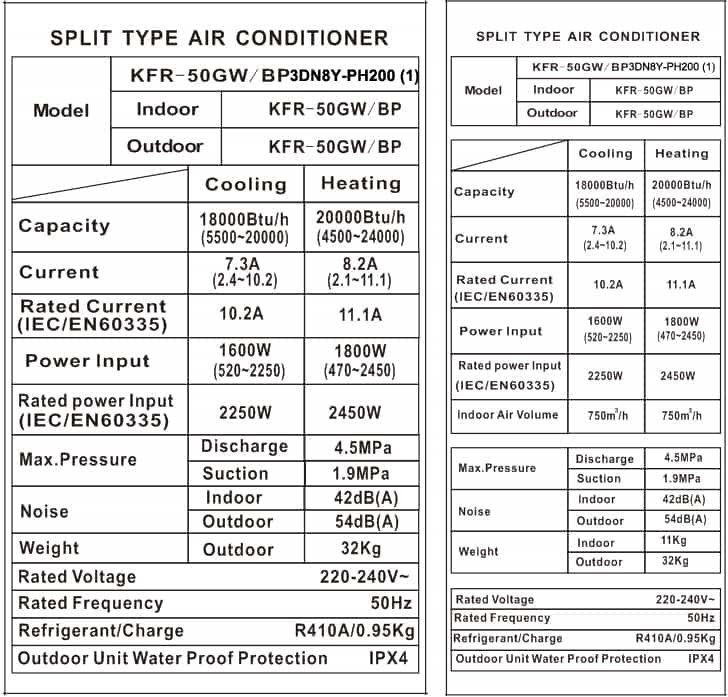

Exemplo: Como ler uma amostra de placa de identificação AC
1. Parâmetro principal
Placa de identificação do ar condicionado geralmente localizada na lateral ou traseira da unidade. Embora contenha vários parâmetros, sua lógica é clara e pode ser dividida principalmente em três categorias: modelo de produto, parâmetros de desempenho, e segurança & informações de certificação. A interpretação específica é a seguinte:
Modelo de produto (Usando “KFR-50GW/BP3DN8Y-PH200 (1)” como exemplo)
O número do modelo é o identificador do ar condicionado. As letras e números podem ser usados para determinar rapidamente o tipo de ar condicionado, função, e especificações.
Cartas iniciais (KFR): Representa o tipo e a função do ar condicionado (explicarei em detalhes mais tarde).
Números (50): Representar a capacidade de refrigeração. A unidade é “100C”, significado 50 indica uma capacidade de refrigeração de 5000W (1 HP ≈ 2500-2800W, então 5000W é 2,0HP).
A capacidade de refrigeração é o parâmetro principal para a seleção do ar condicionado e deve ser adaptada à área da sala (por exemplo., 10-15 m² é adequado para 1 HP, 15-20 m² é adequado para 1.5 HP, 25~35 m² é adequado para 2.0 HP,etc).
Cartas subsequentes:
-
G: Representa unidade interna montada na parede (A unidade do gabinete é “eu”)
-
C: Representa unidade externa
Códigos de função adicionais (por exemplo., BP3DN8Y):
-
PA: Inversor (modelos de ar condicionado não inverter não possuem esse identificador)
-
3D: Representa fluxo de ar 3D ou controle inteligente de temperatura
-
N: Representa refrigerante ecológico (por exemplo., R410a ou R32)
-
S: Função de controle remoto
Etiqueta de Eficiência Energética (por exemplo., PH200 (1)):
-
O número “1” representa nível 1 Eficiência energética (Um nível mais baixo indica maior economia de energia).
Capacidade de resfriamento/aquecimento: A unidade é W. Um valor mais alto indica maior capacidade de resfriamento/aquecimento (por exemplo., Capacidade de resfriamento 5000W, Capacidade de aquecimento 5500W).
Entrada de energia de resfriamento/aquecimento: A unidade é W. Representa o consumo de energia durante a operação de resfriamento/aquecimento (menor consumo de energia significa maior economia de energia. Isto deve ser avaliado juntamente com a classificação de eficiência energética para uma avaliação mais precisa).
Potência de aquecimento elétrico auxiliar: Alguns aparelhos de ar condicionado requerem aquecimento eléctrico auxiliar durante o modo de aquecimento. A unidade é W. Este consumo de energia é adicional.
Capacidade: Resfriamento de 18.000 btu/h significa capacidade de resfriamento nominal (btu é uma unidade de energia para medir ar condicionado), 5,500~ 20.000 btu / h significa capacidade de resfriamento do ar condicionado INVERTER em diferentes temperaturas ambientes (ar condicionado não inverter, não há este escopo).
Atual: Resfriamento 7,3A significa corrente de operação suave no modo de resfriamento, 2.4~ 10,2A significa escopo de corrente de resfriamento do ar condicionado INVERTER em diferentes temperaturas ambientes (ar condicionado não inverter, não há este escopo).
CEI/EN60335: Padrão internacional para ar condicionado com excelente desempenho.
Índice de eficiência energética (APF/SCOP):
-
Para condicionadores de ar inverter, consulte a APF (Fator de Desempenho Anual).
-
Para condicionadores de ar não inverter, consulte o EER (Índice de eficiência energética).
Um valor mais alto indica melhor eficiência energética (Tipicamente, Nível 1 A Eficiência Energética requer um APF ≥ 4.5).
Máx.. Descarga de pressão (lado alto): 4.5 MPa
Máx.. Sucção de pressão (lado baixo): 1.9 MPa
Carga de refrigerante: Peso máximo de enchimento
O que significa KFR em um ar condicionado?
O número do modelo geralmente começa com “KFR” que é uma designação comum em sistemas como os padrões GB da China. Aqui está um detalhamento:
-
k: Significa “Ar condicionado”
-
F: Significa “Tipo de divisão” Isso indica que a unidade possui unidades internas e externas separadas.
-
R: Significa “Bomba de calor.” Isso significa que a unidade pode fornecer resfriamento e aquecimento.
Portanto, “KFR” designa um condicionador de ar com bomba de calor tipo split.
Um modelo que só tem “KF” seria um sistema dividido apenas de refrigeração. Os números após estas letras indicam frequentemente a capacidade de refrigeração (veja acima).
Kfrd: O “d” representa aquecimento elétrico auxiliar, o que significa que além da bomba de calor, também suporta aquecimento elétrico auxiliar para melhorar o desempenho de aquecimento.
KC: Representa um ar condicionado montado em janela, que é uma unidade única que integra as seções interna e externa, e instalado em uma janela.
Número do modelo versus número de série: Qual é a diferença?
Muitas pessoas confundem o número do modelo com o número de série, mas eles não são iguais.
O número do modelo identifica a família do produto, projeto, e configuração. É útil para seleção de produtos, identificação de peças de reposição, e referência técnica geral.
O número de série identifica uma unidade específica. É usado principalmente para rastreabilidade, garantia, registros de fabricação, e histórico de serviço.
Se você entrar em contato com um fornecedor ou equipe de serviço, geralmente é melhor fornecer o número do modelo e o número de série.
Por que a placa de identificação é importante para diferentes usuários
A mesma placa de identificação pode ser útil para pessoas diferentes por motivos diferentes.
Para proprietários
Os proprietários geralmente querem saber que tipo de AC eles possuem, que refrigerante ele usa, qual é a capacidade, e se a unidade possui apenas resfriamento ou ambos resfriamento e aquecimento.
Para compradores e importadores
Compradores e importadores geralmente se concentram na identidade do modelo, tensão, frequência, refrigerante, certificações, e rastreabilidade. Esses detalhes ajudam a confirmar se o produto é adequado para um mercado-alvo.
Para instaladores
Os instaladores precisam verificar os requisitos da fonte de alimentação, correspondência do sistema, e principais especificações operacionais antes da instalação. A placa de identificação ajuda a reduzir erros de compatibilidade.
Para Técnicos
Os técnicos usam a placa de identificação para identificar a unidade exata, verifique o tipo de refrigerante, verifique dados elétricos, revisar limites de pressão, e suporte para solução de problemas ou correspondência de peças sobressalentes.
Erros comuns ao ler a placa de identificação de um ar condicionado
Aqui estão alguns dos erros mais comuns:
-
Confundir o número do modelo com o número de série
-
Supondo que todas as marcas usem a mesma lógica de codificação
-
Pensar que a capacidade de refrigeração é igual ao consumo de energia elétrica
-
Observar apenas uma etiqueta quando as unidades interna e externa devem ser verificadas
-
Ignorando a tensão, frequência, ou informações de fase
-
Tratar as marcas de certificação como classificações de desempenho
O que a placa de identificação não pode lhe dizer
Mesmo uma placa de identificação detalhada não contém tudo.
Por exemplo, a placa de identificação geralmente não explica completamente:
-
Comprimento máximo da tubulação
-
Diferença máxima de elevação
-
Desempenho de pressão estática
-
Curvas de fluxo de ar
-
Lógica de descongelamento
-
Baixo desempenho de aquecimento ambiente
-
Condições de teste de ruído
-
Procedimentos completos de solução de problemas
Para esses detalhes, os usuários devem consultar o manual de instalação, ficha de especificações do produto, ou manual de serviço.
Perguntas frequentes
Q1: O que é uma placa de identificação de ar condicionado?
É a etiqueta de identificação anexada à unidade que mostra as principais informações técnicas e do produto.
Q2: Onde está a placa de identificação em uma unidade AC?
Muitas vezes está localizado ao lado, voltar, ou área do painel de serviço da unidade. Os sistemas split podem ter etiquetas nas unidades internas e externas.
Q3: O número do modelo é igual ao número de série?
Não. O número do modelo identifica o tipo ou série do produto, enquanto o número de série identifica a unidade individual.
Q4: O que significa KFR?
Em muitos sistemas de nomenclatura chineses, KFR refere-se a um “ar condicionado com bomba de calor tipo split”.
Q5: Posso identificar o refrigerante na placa de identificação?
Sim. Na maioria dos casos, o tipo de refrigerante está listado na placa de identificação, como R32 ou R410A.
Q6: A placa de identificação mostra o consumo de energia?
Geralmente sim. Pode mostrar potência de entrada nominal e corrente nominal, mas estes não devem ser confundidos com capacidade de refrigeração.
Q7: Posso usar a placa de identificação para encontrar peças de reposição?
Sim. O número do modelo e o número de série são frequentemente necessários ao verificar a compatibilidade das peças sobressalentes.
Q8: Todos os números de modelo AC são decodificados da mesma maneira?
Não. As estruturas dos números do modelo variam de acordo com o fabricante, linha de produtos, e mercado.
Conclusão
Compreender os parâmetros da placa de identificação do ar condicionado é uma habilidade fundamental tanto para os usuários quanto para o pessoal de instalação ou manutenção.
Cada dado na placa de identificação reflete o desempenho da unidade, segurança, e nível de consumo de energia.
Somente compreendendo verdadeiramente esses parâmetros você poderá selecionar o modelo certo, instale-o corretamente, e usá-lo de forma eficiente, permitindo que o ar condicionado ofereça desempenho ideal e desfrute de uma vida útil mais longa.
