Паспортная табличка кондиционера — один из самых быстрых способов определить, что это за устройство., как оно должно питаться, и какие у него ключевые характеристики. Это может помочь домовладельцам понять основную информацию о продукте., и это также полезно для покупателей, монтажники, и технические специалисты, которым необходимо проверить работоспособность, хладагент, электрические данные, и идентичность продукта.
Если вы когда-нибудь смотрели на этикетку переменного тока и находили ее запутанной, вы не одиноки. Таблички с паспортными данными многих кондиционеров содержат смесь букв., цифры, рейтинги, и сокращения. В этом руководстве, мы объясняем, что означают основные поля, как их правильно читать, что означает «KFR» в кодах китайских моделей кондиционеров, и какую информацию может и не может вам сообщить заводская табличка.
Что такое паспортная табличка кондиционера?
Паспортная табличка кондиционера — это идентификационная этикетка продукта, прикрепленная к устройству.. Обычно там указан производитель, номер модели, серийный номер, охлаждающая или нагревательная мощность, требования к источнику питания, Тип хладагента, и другая техническая информация.
Паспортная табличка важна, поскольку помогает точно определить, какой агрегат выбрать., монтаж, обслуживание, претензии по гарантии, запчасти, и техническая поддержка. Часто это первое место, куда люди обращаются, когда хотят узнать, какой у них кондиционер..
Однако, Важно отметить, что не все марки кондиционеров используют одинаковую систему кодирования.. Некоторые номера моделей соответствуют правилам, специфичным для бренда., поэтому точное значение определенных букв или суффиксов может варьироваться в зависимости от производителя..
Где найти паспортную табличку на кондиционере?
Расположение паспортной таблички зависит от типа кондиционера..
Для сплит-кондиционера, на блоке могут быть этикетки как на внутреннем, так и на наружном блоке.. Паспортная табличка наружного блока часто имеет большее значение для хладагента., электрические данные, и информация о давлении, в то время как этикетка внутреннего блока может больше фокусироваться на идентификации модели и соответствующей информации..
Табличка для внутреннего использования
Наружная табличка
Для оконного кондиционера, табличка обычно находится сбоку, назад, или рядом с панелью управления. Для центральных кондиционеров или тепловых насосов, основная этикетка оборудования обычно находится на наружном конденсаторном блоке.
В некоторых случаях, информация о модели и серийном номере также может быть указана на упаковке., руководство пользователя, гарантийный талон, или паспорт продукта. Если вам необходимо проверить устройство для установки, услуга, или запасные части, лучше всего проверить этикетку физического устройства напрямую.

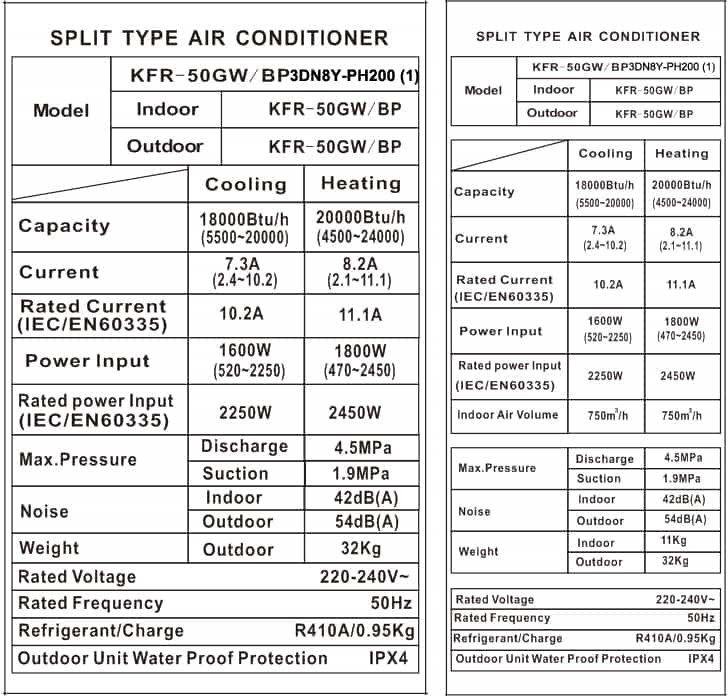

Пример: Как прочитать образец паспортной таблички переменного тока
1. Основной параметр
Паспортная табличка кондиционера обычно расположена сбоку или сзади устройства.. Хотя он содержит множество параметров, их логика ясна и может быть разделена в первую очередь на три категории: модель продукта, параметры производительности, и безопасность & сертификационная информация. Конкретная интерпретация заключается в следующем.:
Модель продукта (С использованием “КФР-50ГВ/BP3DN8Y-PH200 (1)” в качестве примера)
Номер модели является идентификатором кондиционера.. По буквам и цифрам можно быстро определить тип кондиционера., функция, и характеристики.
Начальные буквы (КФР): Укажите тип и функцию кондиционера. (подробно объясню позже).
Числа (50): Представляем холодопроизводительность. Единица “100Вт”, значение 50 указывает на мощность охлаждения 5000 Вт. (1 ЛС ≈ 2500-2800Вт, поэтому 5000 Вт — это 2,0 л.с.).
Холодопроизводительность является основным параметром при выборе кондиционера и должна соответствовать площади помещения. (например, 10-15 кв.м подходит для 1 HP, 15-20 кв.м подходит для 1.5 HP, 25~35 кв.м подходит для 2.0 HP,и т. д.).
Последующие буквы:
-
Г: Представляет собой настенный внутренний блок (Шкафный блок “л”)
-
Вт: Представляет наружный блок
Дополнительные функциональные коды (например, BP3DN8Y):
-
БП: Инвертор (модели неинверторных кондиционеров не имеют этого идентификатора.)
-
3Д: Представляйте трехмерный воздушный поток или интеллектуальный контроль температуры
-
Н: Представляем экологически чистый хладагент (например, R410a или R32)
-
Да: Функция дистанционного управления
Этикетка энергоэффективности (например, PH200 (1)):
-
Число “1” представляет уровень 1 Энергоэффективность (Более низкий уровень указывает на более высокую экономию энергии.).
Охлаждающая/нагревательная мощность: Единица измерения: Вт. Более высокое значение указывает на более сильную охлаждающую/обогревающую способность. (например, Охлаждающая мощность 5000 Вт, Мощность нагрева 5500 Вт).
Потребляемая мощность охлаждения/нагрева: Единица измерения: Вт. Показывает энергопотребление в режиме охлаждения/нагрева. (более низкая потребляемая мощность означает более высокую экономию энергии. Его следует оценивать вместе с рейтингом энергоэффективности для более точной оценки.).
Вспомогательная электрическая мощность нагрева: Некоторым кондиционерам требуется дополнительный электрический обогрев в режиме обогрева.. Единица измерения: Вт. Это энергопотребление является дополнительным.
Емкость: Охлаждение 18 000 БТЕ/ч означает номинальную холодопроизводительность. (БТЕ — это энергетическая единица для измерения кондиционера.), 5,500~20 000 БТЕ/ч означает диапазон охлаждающей способности ИНВЕРТОРНОГО кондиционера при различной температуре окружающей среды. (Неинверторный кондиционер в этой области нет).
Текущий: Охлаждение 7,3 А означает плавный рабочий ток в режиме охлаждения., 2.4~10,2 А означает диапазон охлаждающего тока ИНВЕРТОРНОГО кондиционера при различной температуре окружающей среды. (Неинверторный кондиционер в этой области нет).
МЭК/ЭН60335: Международный стандарт для кондиционеров с отличными характеристиками..
Коэффициент энергоэффективности (НПФ/СКОП):
-
Для инверторных кондиционеров, обратитесь в НПФ (Годовой коэффициент производительности).
-
Для неинверторных кондиционеров, обратитесь к EER (Коэффициент энергоэффективности).
Более высокое значение указывает на лучшую энергоэффективность. (Обычно, Уровень 1 Энергоэффективность требует APF ≥ 4.5).
Макс. Сброс давления (высокая сторона): 4.5 МПа
Макс. Давление всасывания (низкая сторона): 1.9 МПа
Заправка хладагента: Максимальный вес наполнения
Что означает KFR для кондиционера?
Номер модели обычно начинается с “КФР” это обычное обозначение в таких системах, как стандарты GB в Китае.. Вот разбивка:
-
К: Означает “Кондиционер”
-
Ф: Означает “Тип разделения” Это означает, что в блоке имеются отдельные внутренний и наружный блоки..
-
р: Означает “Тепловой насос.” Это означает, что агрегат может обеспечивать как охлаждение, так и обогрев..
Поэтому, “КФР” обозначает кондиционер сплит-типа с тепловым насосом..
Модель, имеющая только “КФ” будет сплит-система только для охлаждения. Цифры, следующие за этими буквами, часто обозначают охлаждающую способность. (см. выше).
Кфрд: The “г” представляет собой вспомогательное электрическое отопление, это означает, что помимо теплового насоса, он также поддерживает вспомогательный электрический нагрев для повышения эффективности нагрева..
КС: Представляет собой оконный кондиционер., представляет собой единый блок, объединяющий внутреннюю и наружную части., и установлен в окне.
Номер модели и серийный номер: В чем разница?
Многие путают номер модели с серийным номером., но они не одинаковы.
Номер модели идентифицирует семейство продуктов., дизайн, и конфигурация. Полезно при выборе товара, идентификация запасных частей, и общая техническая информация.
Серийный номер идентифицирует одно конкретное устройство.. В основном используется для отслеживания, гарантия, производственные записи, и история обслуживания.
Если вы обратитесь к поставщику или в сервисную службу, часто лучше указать и номер модели, и серийный номер..
Почему паспортная табличка важна для разных пользователей
Одна и та же табличка может пригодиться разным людям по разным причинам..
Для домовладельцев
Домовладельцы обычно хотят знать, какой тип кондиционера у них есть., какой хладагент он использует, какова вместимость, и имеет ли агрегат только охлаждение или и охлаждение, и нагрев..
Для покупателей и импортеров
Покупатели и импортеры часто сосредотачиваются на идентичности модели., Напряжение, частота, хладагент, сертификаты, и отслеживаемость. Эти данные помогают подтвердить, подходит ли продукт для целевого рынка..
Для монтажников
Монтажникам необходимо проверить требования к источнику питания., соответствие системы, и основные эксплуатационные характеристики перед установкой. Паспортная табличка помогает уменьшить ошибки совместимости..
Для технических специалистов
Технические специалисты используют паспортную табличку для идентификации точного устройства., проверить тип хладагента, проверить электрические данные, просмотреть пределы давления, и поддержка устранения неполадок или подбора запасных частей.
Распространенные ошибки при чтении паспортной таблички кондиционера
Вот некоторые из наиболее распространенных ошибок:
-
Путаница номера модели с серийным номером
-
Предполагая, что все бренды используют одну и ту же логику кодирования.
-
Думая, что холодопроизводительность такая же, как потребление электроэнергии.
-
Если необходимо проверить как внутренний, так и наружный блоки, обращайте внимание только на одну этикетку.
-
Игнорирование напряжения, частота, или информация о фазе
-
Расценивание сертификационных знаков как оценок производительности
О чем не расскажет паспортная табличка
Даже подробная паспортная табличка не содержит всего.
Например, паспортная табличка обычно не полностью объясняет:
-
Максимальная длина трубопровода
-
Максимальный перепад высот
-
Статическое давление
-
Кривые воздушного потока
-
Логика разморозки
-
Низкая эффективность обогрева окружающей среды
-
Условия испытаний на шум
-
Полные процедуры устранения неполадок
Для этих деталей, пользователи должны ознакомиться с руководством по установке, спецификация продукта, или сервис мануал.
Часто задаваемые вопросы
Q1: Что такое шильдик кондиционера?
Это идентификационная этикетка, прикрепленная к устройству, на которой указана основная техническая информация и информация о продукте..
Q2: Где находится заводская табличка на блоке переменного тока?
Часто располагается сбоку, назад, или область сервисной панели устройства. Сплит-системы могут иметь маркировку как на внутреннем, так и на наружном блоке..
Q3: Номер модели совпадает с серийным номером??
Нет. Номер модели идентифицирует тип или серию продукта., в то время как серийный номер идентифицирует отдельное устройство.
Q4: Что означает КФР?
Во многих китайских системах именования, КФР относится к “кондиционер сплит-типа с тепловым насосом”.
Q5: Могу ли я определить хладагент по паспортной табличке??
Да. В большинстве случаев, тип хладагента указан на паспортной табличке, например R32 или R410A.
Q6: На паспортной табличке указано энергопотребление??
Обычно да. Он может отображать номинальную входную мощность и номинальный ток., но их не следует путать с охлаждающей способностью..
Q7: Могу ли я использовать паспортную табличку для поиска запасных частей??
Да. Номер модели и серийный номер часто необходимы при проверке совместимости запасных частей..
Q8: Все ли номера моделей AC расшифровываются одинаково??
Нет. Структура номера модели зависит от производителя., линейка продуктов, и рынок.
Заключение
Понимание паспортных параметров кондиционера является фундаментальным навыком как для пользователей, так и для монтажного или обслуживающего персонала..
Каждая часть данных на заводской табличке отражает производительность агрегата., безопасность, и уровень энергопотребления.
Только по-настоящему понимая эти параметры, вы сможете выбрать правильную модель., установите его правильно, и использовать его эффективно, позволяя кондиционеру обеспечить оптимальную производительность и продлить срок службы..
