Nous fabriquons une unité de réfrigération monobloc de 0,5 à 5,0 HP (à la fois onduleur et non-onduleur) avec un meilleur prix. Pendant ce temps fournir la conception, installation, mise en service, entretien, support technique et solution unique pour votre projet, Contactez-nous maintenant !
Nous fabriquons une unité de réfrigération monobloc de 0,5 à 3,5 HP (à la fois onduleur et non-onduleur) avec un meilleur prix. Pendant ce temps fournir la conception, installation, mise en service, entretien, support technique et solution unique pour votre projet, Contactez-nous maintenant !
Groupe frigorifique monobloc (un type d'unité de réfrigération autonome) est un système de réfrigération intégré qui offre une solution compacte et intégrale pour les applications de refroidissement et de congélation. Il combine plusieurs composants, including compressor, condenseur, évaporateur, afficher, and control board, en une seule unité. Ces composants fonctionnent ensemble pour faire circuler le réfrigérant et libérer la chaleur de l'espace réfrigéré, maintenant ainsi la température réglée.
L'unité de réfrigération monobloc a deux types d'installation: mural et monté sur le dessus. Unité murale utilisée sans espace supérieur, l'unité montée sur le dessus est en face.
Unité de réfrigération monobloc couramment utilisée dans diverses applications, comme la réfrigération commerciale, stockage alimentaire, transport sous chaîne du froid, chambre froide, walk-in cooler, freezer room, et applications spécialisées. Dans le futur, monoblock refrigeration units are expected to continue evolving with advanced technology, offrant encore plus d’efficacité et de durabilité.
“Speedway” fabricate high-level monoblock unité de réfrigération 0.5-5.0hp with good features: Installation facile, design compact, efficacité énergétique, et faibles besoins d'entretien.
Notre groupe frigorifique monobloc permet de refroidir la pièce plus rapidement, rendre le système stable, et économie d'énergie (20~45 %) !
Une unité de réfrigération monobloc peut stocker des fruits de mer, fleur, fruit, glace, viande, plasma, médecine, vaccin, vin, peut également être utilisé au supermarché, la chaîne du froid, chambre froide et congélateur. Entre-temps, utilisé pour la fabrication, stockage et logistique des produits agricoles, composants précis et autres produits nécessitant un environnement à température constante.
Fruit de mer
Fleur
Supermarché
Glace
Fruit
La chaîne du froid
Vaccin
Vin
Pas de souci, notre calculateur de tonnage de puissance frigorifique vous aidera !
#1.Conception et ingénierie
Production process begins with the design and engineering phase. Engineer and designer develop detailed plans and specifications for the monoblock unité de réfrigération, en tenant compte de facteurs tels que la capacité de refroidissement, dimensions, efficacité énergétique, et compatibilité des composants. Et utilisent souvent une conception avancée assistée par ordinateur (GOUJAT) logiciel pour créer des modèles 3D précis et des dessins techniques.
#2.Approvisionnement en composants
Une fois la conception finalisée, devrait commencer à se procurer les composants nécessaires pour le groupe frigorifique monobloc. Cela inclut le compresseur, condenseur, évaporateur, Soupape de détente, ventilateur du moteur, Panneau de contrôle, et divers autres composants électriques et mécaniques. It is crucial to source high-quality components from trusted suppliers to ensure the reliability and performance of the final product.
#3.Assemblage des composants
Mount compressor onto a sturdy base within the unit’s casing. Then position condenser, évaporateur, Soupape de détente, and copper coil and assemble according to the design specifications. Vous devez faire très attention à assurer un bon alignement, connexions sécurisées, and appropriate insulation to maximize cooling efficiency and prevent refrigerant leakage.
#4.Câblage électrique
L'étape suivante consiste à réaliser le câblage électrique du groupe frigorifique monobloc. Means connecting the control panel, ventilateur du moteur, compresseur, and other electrical components using special wiring techniques. L'opérateur doit suivre strictement les mesures de sécurité, y compris une mise à la terre et une isolation appropriées, pour assurer un fonctionnement fiable et sûr.
#5.Charge de réfrigérant
Une fois les composants et le câblage électrique en place, devrait commencer à charger le réfrigérant dans le système. Cela nécessite une mesure précise et une manipulation soigneuse du réfrigérant pour obtenir la charge correcte selon les spécifications du fabricant. The refrigerant used is typically chosen based on its performance characteristics and environmental impact considerations.
#6.Contrôle de la qualité et tests
Before monoblock refrigeration unit is ready for shipment, doit effectuer des contrôles de qualité et des tests approfondis. Chaque unité est soumise à des inspections rigoureuses pour garantir son bon fonctionnement, performances de refroidissement efficaces, et le respect des normes de sécurité. Entre-temps, conduct performance tests to verify temperature control accuracy, capacité de refroidissement, et la consommation d'énergie.
#7.Emballage et expédition
Après avoir passé les contrôles de qualité, carefully pack the monoblock refrigeration units to prevent damage during transportation. Doit utiliser des mesures de protection, tels que des matériaux de rembourrage et un emballage sécurisé pour protéger les unités. Ils sont alors prêts à être expédiés aux clients, s'assurer qu'ils arrivent dans des conditions optimales.
Vue de face
1) Unité de réfrigération must be installed vertically to the ground, at least 500mm to the top obstacle.There must be no block at the air intlet, et aération douce.
Vue de côté
2) L'évaporateur de l'unité de réfrigération doit être encastré dans le mur sans espace, l'évaporateur doit être parallèle au sol sans inclinaison. Le condenseur doit être installé à au moins 800 mm de l'obstacle latéral.
| Modèle | UN | B | C | D | E | un | b | c | d | e | F | g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1HP | 590 | 705 | 450 | 358 | 628 | 435 | 380 | 470 | 390 | 60 | 48 | 210 |
| 2HP | 700 | 820 | 481 | 408 | 680 | 600 | 420 | 590 | 450 | 60 | 72 | 260 |
| 3HP | 920 | 820 | 481 | 408 | 720 | 756 | 420 | 600 | 650 | 60 | 52 | 300 |
Dimension de la pièce de l'unité de réfrigération monobloc (Unit is mm)

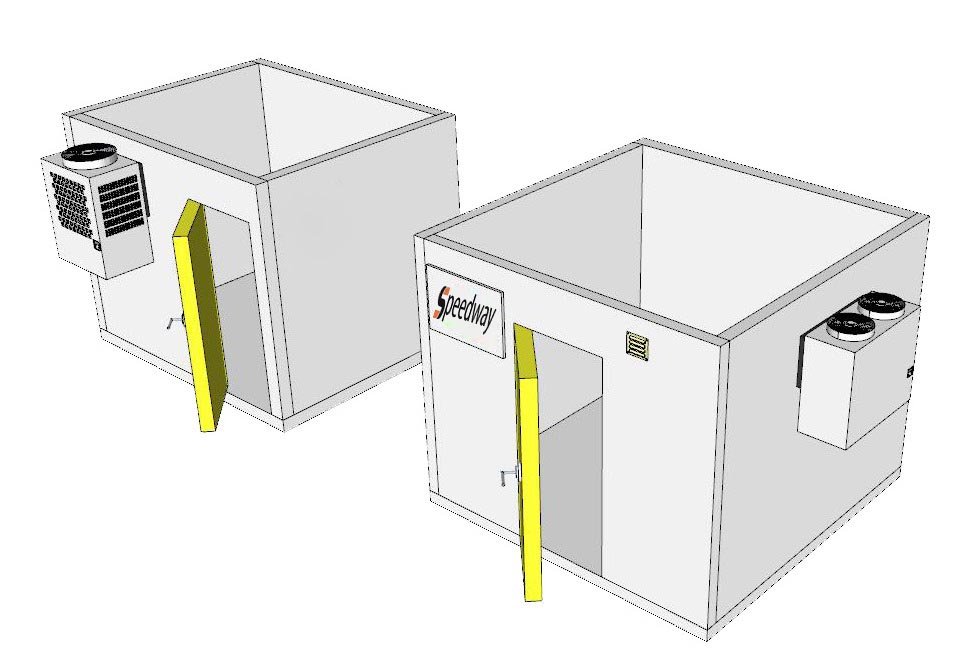

Schéma d'installation

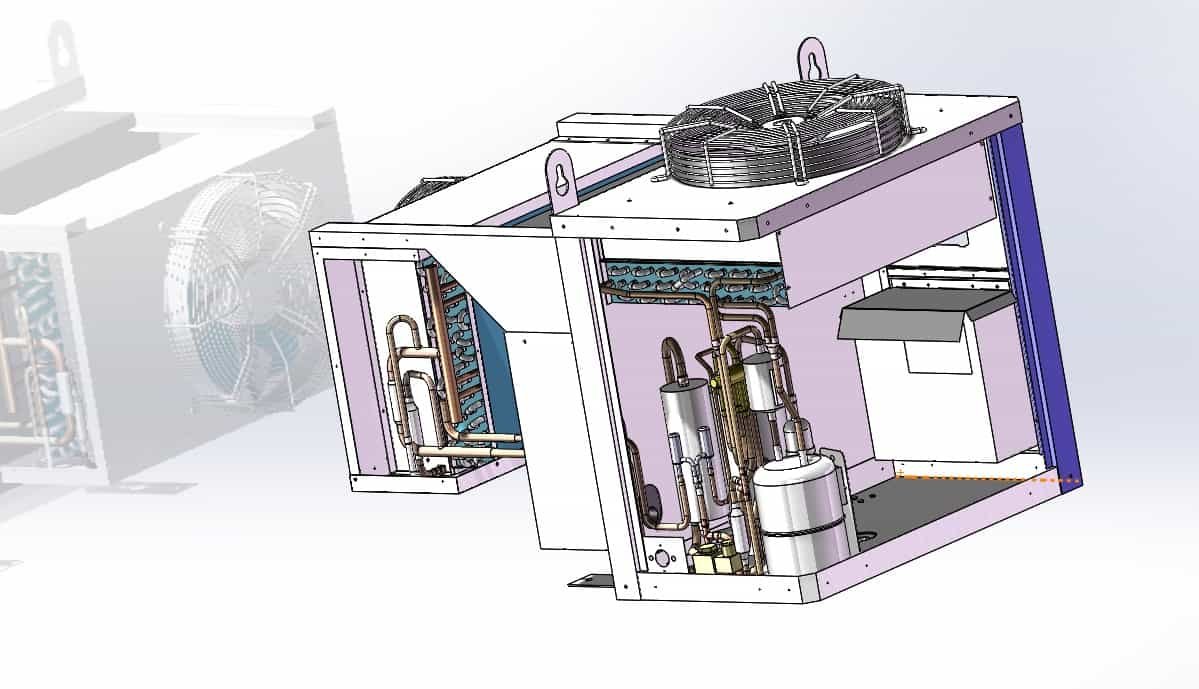

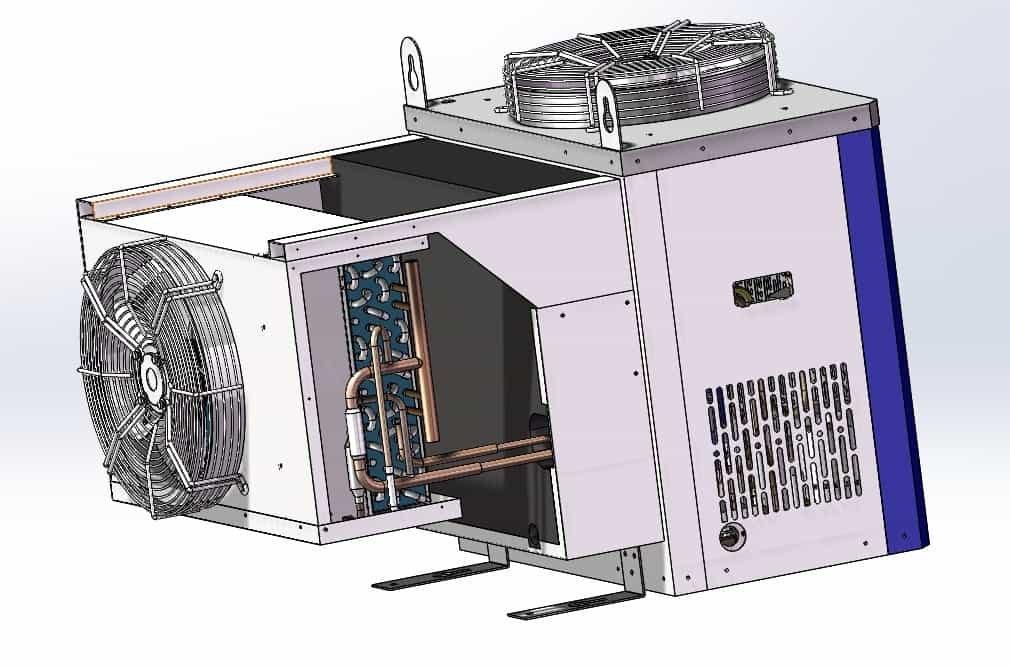

Composants de l'unité de réfrigération monobloc

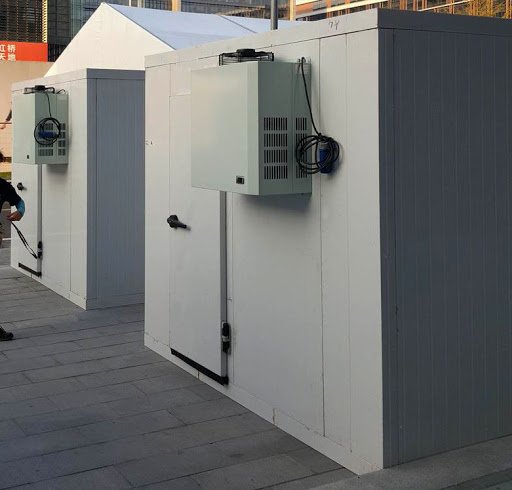

Projet d'installation à l'extérieur

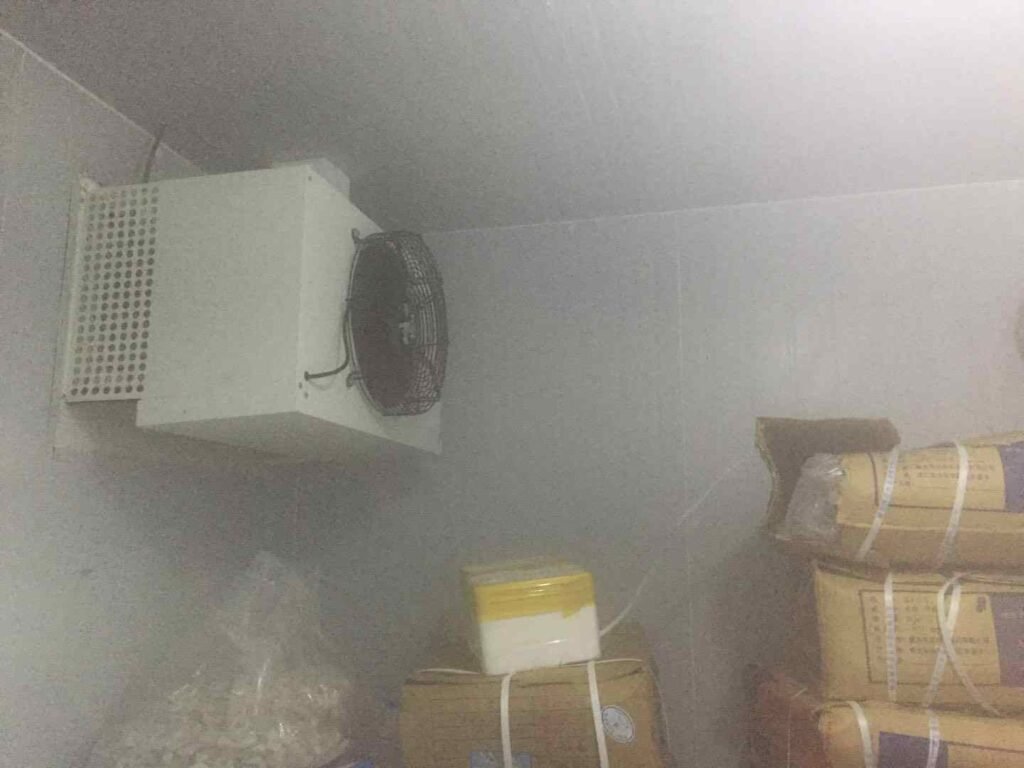

Projet d'installation-intérieur
Projet d'installation - Nouveau modèle
| Modèle | SWMB-05F | SWMB-10F | SWMB-15F | SWMB-20F | SWMB-30F | SWMB-50F |
|---|---|---|---|---|---|---|
| Capacité | 0.5HP | 1.0HP | 1.5HP | 2.0HP | 3.0HP | 5.0HP |
| Capacité de refroidissement | 810O | 1560O | 2560O | 3500O | 5720O | 9100O |
| La puissance d'entrée | 756O | 1300O | 1925O | 1630O | 2700O | 3750O |
| Courant maximum | 6.8UN | 8UN | 9UN | 10UN | 15UN | 18UN |
| Tension | 220V/1Ph | 220V/1Ph | 220V/1Ph | 220V/1Ph | 220V/1Ph | 380V/3Ph |
| Compresseur | Sanyo/hautement | Sanyo/hautement | Sanyo/hautement | Sanyo/hautement | Sanyo/hautement | Sanyo/hautement |
| Type de compresseur | Rotatif | Rotatif | Rotatif | Rotatif | Rotatif | Rotatif |
| Régler la température | -24 ~ 8°C | -24 ~ 8°C | -24 ~ 8°C | -24 ~ 8°C | -24 ~ 8°C | -24 ~ 8°C |
| Réfrigérant | R404 | R404 | R404 | R404 | R404 | R404 |
| Poids du réfrigérant | 1.5kg | 2.0kg | 2.2kg | 2.4kg | 3.5kg | 3.7kg |
| Longueur(millimètre) | 1020 | 1020 | 1020 | 1170 | 1170 | 1350 |
| Largeur(millimètre) | 600 | 600 | 600 | 660 | 660 | 800 |
| Hauteur(millimètre) | 770 | 770 | 770 | 830 | 830 | 950 |
| Poids net | 56Kg | 75Kg | 83Kg | 98Kg | 108Kg | 160Kg |
| Fréquence | 50/60hertz | 50/60hertz | 50/60hertz | 50/60hertz | 50/60hertz | 50/60hertz |
| Température d'évaporation | -35°C | -35°C | -35°C | -35°C | -35°C | -35°C |
| Température de condensation | 54°C | 54°C | 54°C | 54°C | 54°C | 54°C |
| Manière de refroidissement | Air conditionné | Air conditionné | Air conditionné | Air conditionné | Air conditionné | Air conditionné |
| Manière d'accélérateur | Détendeur électronique | Détendeur électronique | Détendeur électronique | Détendeur électronique | Détendeur électronique | Détendeur électronique |
| Dégivrage électrique | Oui | Oui | Oui | Oui | Oui | Oui |
| Volume chambre froide | 5~8 GBC | 11~15 GBC | 14~25 CBM | 33~43 CBM | 40~53 CBM | 55~76 CBM |

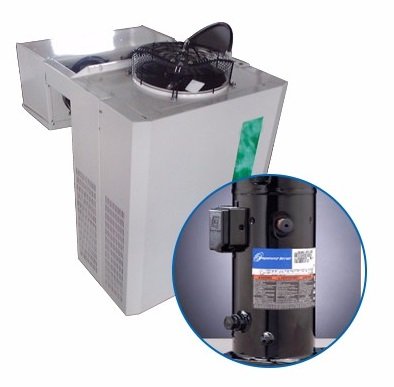

#1.Compresseur de renommée mondiale
Notre unité de réfrigération monobloc utilise un compresseur Copeland/Bitzer/Danfoss/Sanyo, reconnu pour son efficacité et sa durabilité exceptionnelles, qui offrent des performances de refroidissement optimales, assurer un contrôle précis de la température et un refroidissement ou une congélation rapide selon vos besoins.

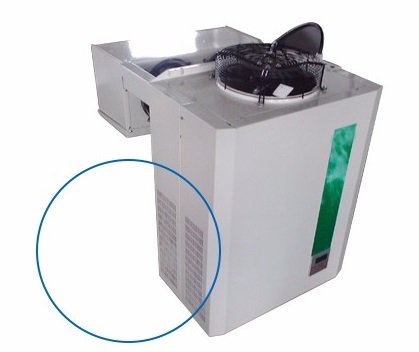

#2.Boîtier lourd
The unit has robust and heavy casing to withstand demanding environments and provide long-lasting protection. Le boîtier robuste améliore la durabilité de l'unité, s'assurer qu'il peut résister aux rigueurs d'une utilisation commerciale sans compromettre ses performances.
#3.Moteur de ventilateur de haute qualité
Our monoblock unité de réfrigération features the high-quality ventilateur du moteur, carefully select for its reliable and efficient operation. Le moteur du ventilateur facilite une bonne circulation de l'air dans l'unité, assurer un transfert de chaleur efficace et un refroidissement constant dans tout l'espace réfrigéré. Cela contribue à maintenir des niveaux de température optimaux et à préserver la qualité des produits stockés.
#4. Bobine de cuivre ferme
The copper coil has excellent heat transfer property and resistance to corrosion. La bobine de cuivre maximise l'efficacité de l'échange de chaleur, permettant un refroidissement rapide et efficace. Il améliore également la longévité de l'unité en minimisant le risque de fuites de réfrigérant et en garantissant des performances constantes dans le temps..
#5. Service après-vente
1) Soutien technique
Our technical support team is available to assist clients with any inquiries or concerns they may have. Qu'il s'agisse de résoudre des problèmes, fournir des conseils sur les procédures de maintenance, ou offrant des conseils d'experts, notre équipe est dédiée à assurer que nos clients reçoivent une assistance rapide et efficace.
2) Communication réactive
Nous apprécions une communication ouverte et transparente avec nos clients, max 24hrs will respond to inquiries, demandes d'informations, ou toute autre communication de nos clients.
3) Disponibilité des pièces de rechange
We maintain a stock replacement parts for our monoblock refrigeration units. En offrant un accès facile à des pièces de haute qualité, nous visons à minimiser les temps d'arrêt et à permettre à nos clients de restaurer rapidement la fonctionnalité de leurs unités.
Foire aux questions sur l'unité de réfrigération monobloc
Contrairement aux systèmes de réfrigération traditionnels qui ont des composants séparés, tel qu'un compresseur à distance et une unité de condenseur, les unités de réfrigération monobloc combinent tous les composants nécessaires dans une seule enceinte. Cette conception intégrée simplifie l'installation, réduit les besoins en espace, et offre une meilleure efficacité énergétique.
Speedway s'engage envers la qualité dans tous les aspects de notre entreprise - nos employés, procédés et produits. Nous appelons cela « la norme SPEEDWAY ».
Oui. They incorporate advanced technology, such as high-efficiency compressor, optimized heat exchanger, and smart control, to minimize energy consumption and reduce operational cost, peut normalement économiser 20-25% énergie.
Nous nous félicitons de toute commande d'échantillon avant l'achat de grande quantité, cela signifie que 1 pc est acceptable. Pour la quantité de commande de masse est de 10 pièces chaque modèle.
Oui, we offer custom options for monoblock unité de réfrigération, include different dimensions, plages de température, configuration des étagères, and additional features.
Regular maintenance tasks for monoblock refrigeration units include: clean condenser coils, chec and replace filters, inspec electrical connections, and ensure proper airflow. Nous vous recommandons de suivre les directives d'entretien du fabricant pour que l'unité fonctionne efficacement.
Pour une demande de détails, veuillez nous envoyer un e-mail: sales@cn-beyond.com
We have own factory to produce the main produits de réfrigération, mais nous faisons également du commerce pour d'autres produits connexes parce que nous avons des ressources pour fournir une bonne qualité et un bon service.
Oui,nous avons 5 ingénieurs seniors, 13 professionnel r & équipe D, 65 personnel de production professionnel.
The lifetime can vary depending on factors such as usage, entretien, and components’ qualité. En moyenne, avec des soins et un entretien appropriés, a well-built monoblock unité de réfrigération can last 8~10 years or even longer.
Monoblock refrigeration units are made to operate quietly. Cependant, les niveaux de bruit peuvent varier en fonction de l'unité spécifique et de son installation. Installation correcte, entretien, et l'isolation peuvent aider à minimiser tout bruit produit pendant le fonctionnement.
Safety features include: built-in pressure controls, interrupteurs de limite de température, et protection contre les surcharges pour le compresseur. Ces fonctionnalités aident à prévenir les dysfonctionnements du système, maintenir des conditions de fonctionnement sûres, et protégez l'appareil des dommages potentiels.
Oui. Leur conception compacte et autonome permet une relocalisation relativement facile, making them a flexible solution for enterprises that may need to re-arrange their refrigeration setups or move to a different location.
Common refrigerants used in monoblock refrigeration units included R134a / R404a / R290 / R448 / R449,etc. Ces réfrigérants ont de bonnes propriétés thermodynamiques et un faible potentiel d'appauvrissement de la couche d'ozone.
Oui, depend on compatibility and the specific requirements of the installation. Cependant, il est important de consulter un technicien professionnel ou un fabricant pour évaluer la faisabilité et assurer une bonne intégration.
Oui, monoblock refrigeration unit can be operated with renewable energy sources such as solar power or wind power. En connectant l'unité à un système d'énergie renouvelable approprié ou en utilisant un onduleur, l’entreprise ou le gouvernement peut réduire ses émissions de carbone et atteindre une plus grande efficacité énergétique.
Oui. Ils peuvent être réglés pour maintenir une large gamme de températures adaptées à divers produits, les rendant polyvalents pour différents besoins commerciaux.
