Plate heat exchanger is a new type high-efficiency heat exchanger , which is made of series metal sheets with corrugated shape. Semasa pelbagai plat mempunyai saluran segi empat tepat nipis , dan menukar haba melalui plat.
Penukar haba plat adalah peralatan yang sesuai untuk pertukaran haba cecair-cecair dan cecair-wap. Ia mempunyai ciri-ciri seperti: kecekapan pertukaran haba yang tinggi, kehilangan haba yang kecil, struktur padat dan ringan, jejak kecil, pemasangan dan pembersihan yang mudah, aplikasi yang luas, dan hayat perkhidmatan yang panjang, dan lain-lain.
Hari ini kita akan bercakap lebih banyak pengetahuan tentang penukar haba plat.

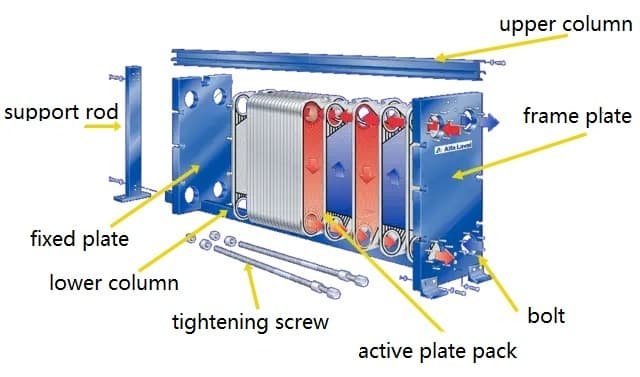

Struktur
Komponen utama: Gasket meterai, betulkan pinggan, plat aktif, skru, lajur atas, lajur bawah, batang sokongan , plat bingkai, dan lain-lain.
Penukar haba plat mempunyai 2 jenis: jenis bingkai (boleh tanggal) dan jenis pematerian, sementara itu ada 2 jenis pinggan: plat beralun dan plat berbentuk bulat.

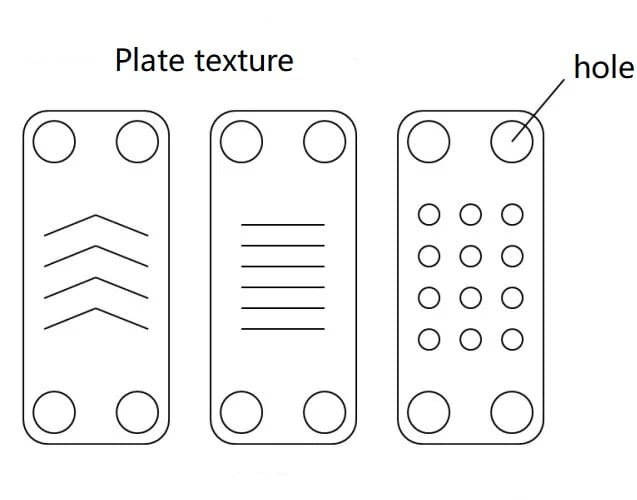

Fungsi Tekstur Plat
Ia akan menyebabkan pergolakan bendalir, meningkatkan pemindahan haba, dan korugasi plat bersebelahan membentuk titik rintangan sentuhan, meningkatkan rintangan tekanan.

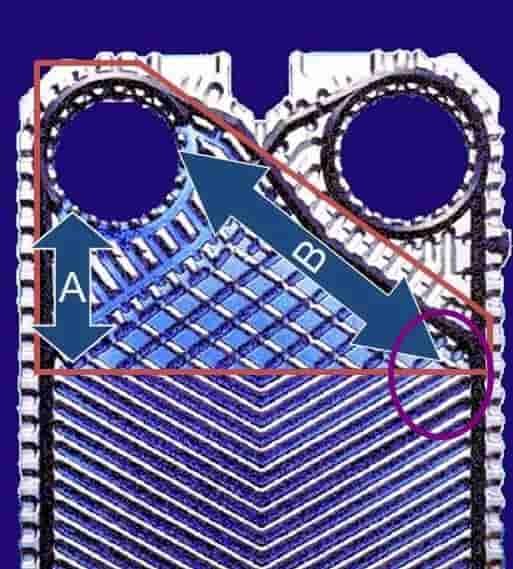

Kawasan pengedaran coklat
Jadikan bendalir mengalir sama rata merentasi seluruh plat, dengan penurunan tekanan yang sama pada “A” dan “B”, meminimumkan kehilangan tekanan, meningkatkan pemindahan haba yang berkesan, dan membenarkan aliran selari.

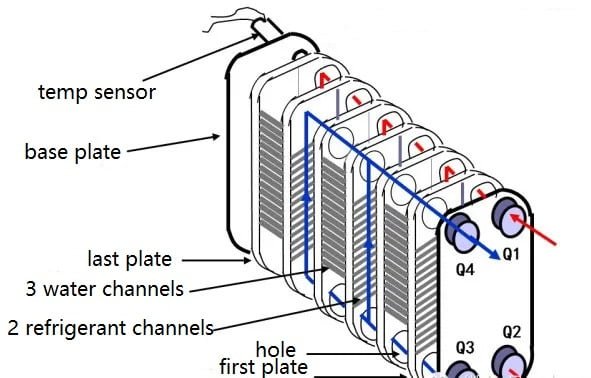

Penukar haba plat terdiri daripada sekumpulan plat yang disusun ke dalam bungkusan plat berbentuk saluran. Kedua-dua hujung mempunyai plat bawah dengan sambungan paip. Seluruh plat dibuat oleh pematerian vakum.
Dua aliran media dalam saluran bersebelahan masing-masing. Plat antara saluran bersebelahan ditekan ke dalam bentuk beralun untuk meningkatkan pertukaran haba antara kedua-dua media. Dalam penukar haba plat brazed untuk penyejukan, sentiasa ada satu lagi saluran aliran air daripada bahan penyejuk saluran aliran.

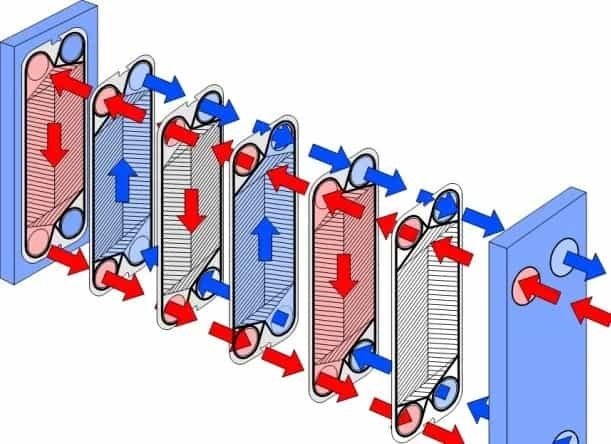

Di atas ialah skema aliran satu sisi, beberapa penukar haba dibuat untuk aliran pepenjuru, bermakna “S1” dan “S3” mengandungi satu medium, sementara “S2” dan “S4” mengandungi medium lain.
Cara pengikat ialah struktur skru dan bolt, yang sesuai untuk pembongkaran dan pembaikan di tapak.
Prinsip Kerja
Plat penukar haba plat dimeterai dan dipandu oleh gasket pengedap untuk memisahkan saluran bendalir sejuk/panas. Medium pertukaran haba sejuk/panas mengalir melalui saluran masing-masing dan menukar haba dengan plat yang diasingkan untuk mencapai suhu yang ditetapkan.
Setiap plat mempunyai bukaan di empat penjuru, kemudian bentuk kepada saluran paip pengedaran dan saluran paip pengumpulan, selepas dipasang ke dalam pek pinggan. Selepas pertukaran haba medium sejuk/panas, ia mengalir kembali dari paip pengumpulan masing-masing kemudian kitar semula.
Struktur aliran tunggal: hanya dua pinggan tidak bertukar haba – hadapan (pertama) dan bawah (terakhir) pinggan.

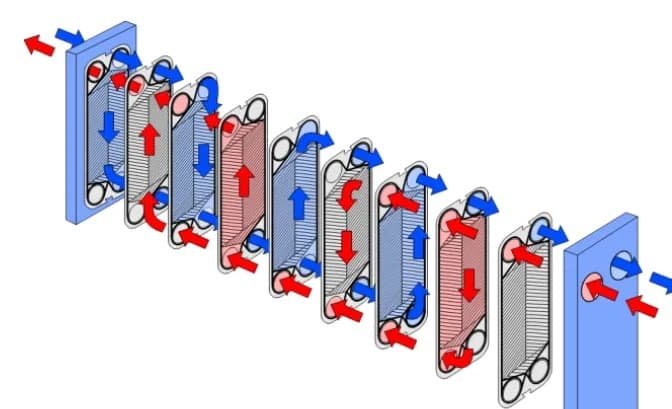

Struktur aliran dua kali: Setiap aliran mempunyai 3 plat tanpa pertukaran haba.
Bahan Pinggan
| Bahan pinggan | Nombor siri bahan | medium yang sesuai |
|---|---|---|
| Keluli tahan karat | 304, 316,316L | Air bersih, air sungai, minyak masak, minyak galian |
| Titanium dan Titanium Palladium | Daripada, Ti-Pd | air laut, air garam, larutan garam |
| Nikel | Dalam | Suhu tinggi, soda kaustik kepekatan tinggi |
| Hastelloy | Hastelloy | Asid sulfurik pekat, asid hidroklorik, asid fosforik |
| Keluli khas | SM0254, 20Cr, 18Dalam | Asid sulfurik cair, larutan akueus garam yang dicairkan, larutan akueus tak organik |
Gasket
Gasket digunakan sebagai elemen pengedap antara plat penukar haba untuk mengelakkan kebocoran. Dalam industri HVAC, gasket adalah terutamanya produk getah, yang sangat dipengaruhi oleh suhu dan sederhana.
Keperluan gasket:
Anti-penuaan, tahan koyakan, daya tahan yang tinggi
Permukaan sentuhan pengedap adalah tepat dalam saiz dan lubang isyarat penggera adalah sensitif
Struktur bebas pelekat, mudah dibongkar dan dipasang
Pemilihan gasket:
Mengikut ciri medium
| Bahan gasket | Nombor kod bahan | Suhu | medium yang sesuai |
|---|---|---|---|
| Getah Nitril Butadiena | NBR | -15 ~ +120 °C | air, air laut, air garam, minyak galian |
| Getah Nitril Butadiena + | HNBR | -15 ~ +140 °C | Minyak mineral suhu tinggi, air panas |
| Monomer Etilena Propilena Diena | EPDM | -25 ~ +150 °C | Air suhu tinggi, asid, alkali |
| Monomer Etilena Propilena Diena + | HEPDM | -25 ~ +170 °C | Wap air, asid, alkali |
Aplikasi Industri HVACR
– Sistem pemanasan daerah
– Sistem penyejukan daerah
– Sistem haba dan kuasa
– Sistem pemanasan air geoterma
– Sistem air panas domestik segera
– Sistem suhu malar kolam renang
– Sistem pemanasan air solar
– Penyaman udara sistem
– Menara Penyejuk
– Sistem sumber sejuk/panas air bawah tanah
– Sistem pemulihan haba
– Sistem penyimpanan ais
– Sistem penyejukan siling
Pemasangan

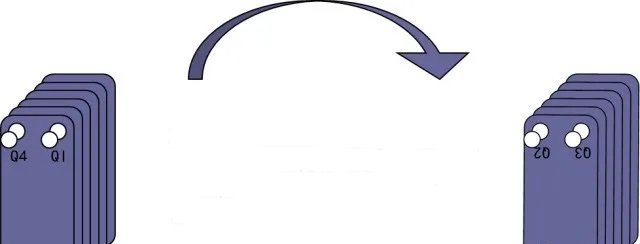

Pemasangan terbalik
Sesetengah penukar haba plat boleh diletakkan terbalik, sila sahkan dengan pembekal.

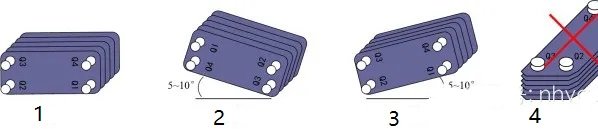

Postur pemasangan
Mesti pasang secara menegak, bukan secara mendatar.
Pemasangan “1” betul, “2” dan “3” ok juga, “4” adalah salah.

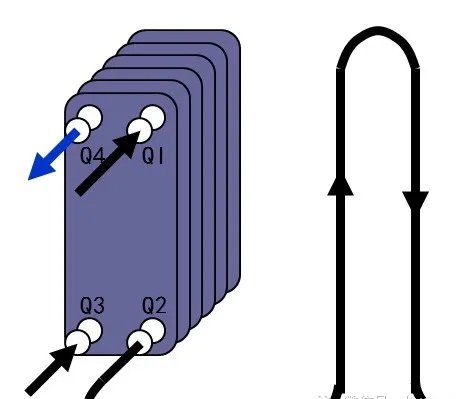

Susun atur saluran paip
Jangan benarkan getaran dan pengembangan haba paip mencapai penukar haba plat.
Tindakan:
– Tambah gasket getah antara BPHE (penukar haba plat brazed) dan kurungan.
– Gunakan peredam getaran untuk pemampat.
– Gunakan bawah atau peranti penyerap getaran lain apabila bahagian paip lurus panjang. Selekoh kembali lebih tinggi daripada paip masuk boleh membuat air memenuhi BPHE (lihat gambar di atas).

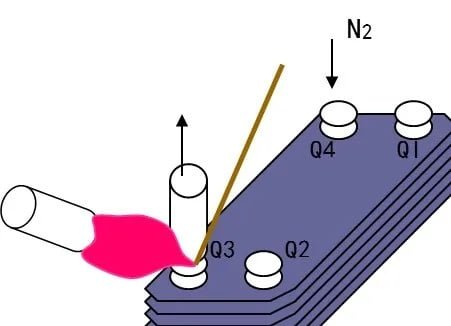

Kimpalan saluran paip
Bersihkan dan degrease permukaan kimpalan dengan pelarut. Untuk mengelakkan pengoksidaan dan menyejukkan BPHE, meniup nitrogen melalui paip yang dikimpal. Pastikan air mengalir dalam saluran paip tepi air.
Pastikan air mengalir sebelum kimpalan dimulakan dan pastikan ia mengalir sehingga BPHE boleh disentuh dengan tangan.
Pateri hendaklah mengandungi sekurang-kurangnya 45% perak dan pematerian hendaklah dijalankan kurang daripada 650 ℃. Dalam apa jua keadaan, kimpalan tidak boleh melebihi 800 ℃.
TIG (Kimpalan Arka Terlindung Gas Tungsten Inert) ialah kaedah kimpalan yang dilepaskan haba paling sedikit.
Senarai Semak Kebocoran BPHE
Pemeriksaan sistem
– Periksa urutan penutupan dan suhu penyejatan
– Periksa sama ada getaran daripada peranti lain
– Adakah injap elektrik atau injap solenoid digunakan pada bahagian air?
– Adakah air mengandungi lebihan ion klorida atau agen menghakis lain?
Cek luaran
– Adakah terdapat bonjolan pada penutup belakang bertentangan dengan saluran masuk air?
– Adakah terdapat tanda-tanda ubah bentuk pada kedua-dua belah pihak?
– Adakah sambungan paip ketat?
– Periksa rupa untuk sebarang kerosakan semasa pengangkutan atau pemasangan?
Kesimpulan
In the end, plate heat exchangers are highly efficient and compact solutions for heat transfer across various industries.
Their modular design, ease of maintenance, and adaptability to different applications make them a better choice for energy-saving operations.
Proper selection and regular maintenance are essential to ensure optimal performance and extended service life.
