El intercambiador de calor de la placa es un nuevo intercambiador de calor de alta eficiencia de tipo , que está hecho de sábanas de metal de la serie con forma corrugada. Durante varias placas tienen canales rectangulares delgados , e intercambiar calor a través de las placas.
El intercambiador de calor de la placa es un equipo ideal para el intercambio de calor líquido y líquido. Tiene las características como: alta eficiencia de intercambio de calor, pequeña pérdida de calor, estructura compacta y de luz, huella pequeña, Fácil instalación y limpieza, aplicación amplia, y larga vida útil, etc..
Hoy hablaremos más conocimiento sobre el intercambiador de calor de placas.
Estructura

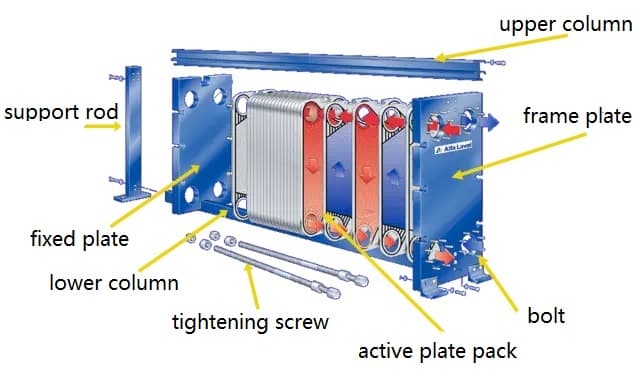

Componentes principales: Junta de sello, placa de fijación, placa activa, tornillo, columna superior, columna inferior, barra de soporte , placa de marco, etc..
El intercambiador de calor de la placa tiene 2 tipos: tipo de marco (desmontable) y tipo de soldadura, Mientras tanto hay 2 Tipos de placas: Placa corrugada y placa de forma redonda.

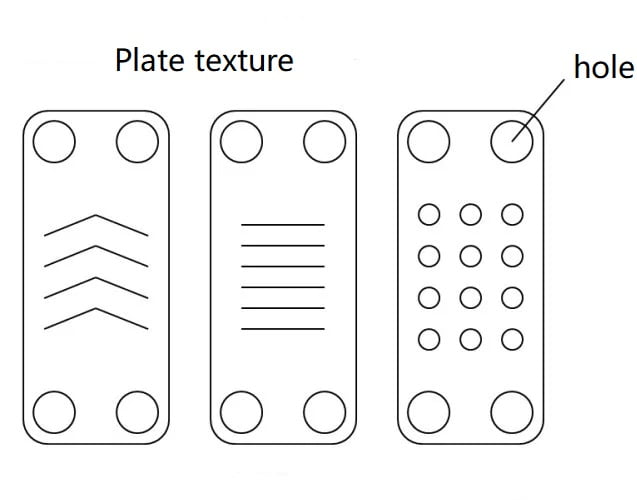

Funciones de la textura de la placa
Causará turbulencia fluida, Mejora la transferencia de calor, y las corrugaciones de las placas adyacentes forman puntos de resistencia de contacto, mejorar la resistencia a la presión.

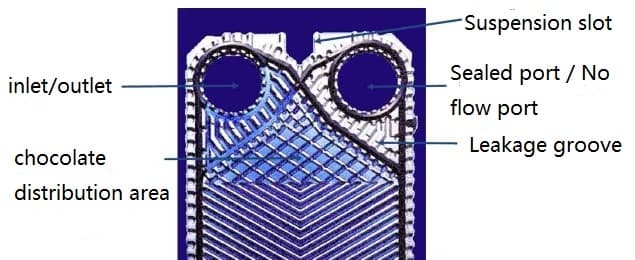

Área de distribución de chocolate

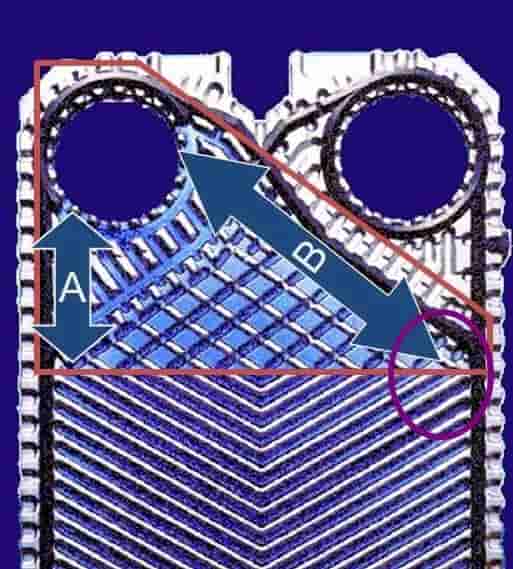

Haga que el fluido fluya de manera uniforme en toda la placa, con la misma caída de presión en «A» y «B», minimizar la pérdida de presión, Aumentar la transferencia de calor efectiva, y permitir el flujo paralelo.
El intercambiador de calor de la placa consiste en un grupo de placas apiladas en un paquete de placa en forma de canal. Los dos extremos tienen placas inferiores con conexiones de tubería. Todo el plato está hecho por soldadura al vacío.

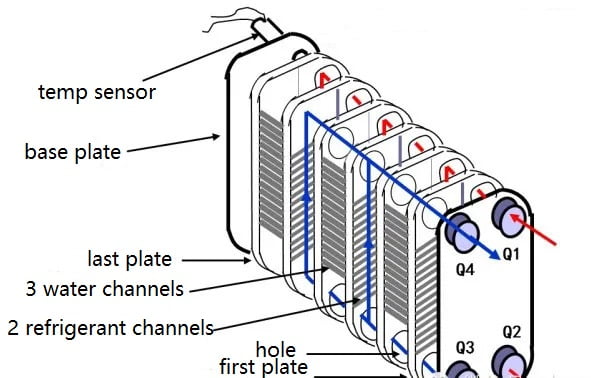

Dos medios fluyen en canales adyacentes respectivamente. Las placas entre los canales adyacentes se presionan en forma corrugada para mejorar el intercambio de calor entre los dos medios. En el intercambiador de calor de placa soldada para refrigeración, siempre hay un canal de flujo de agua más que refrigerante canal de flujo.

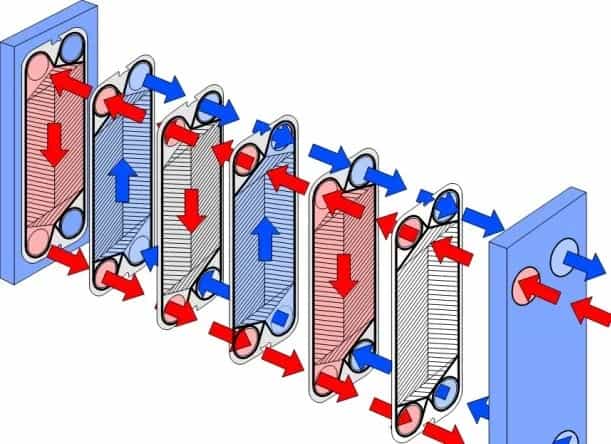

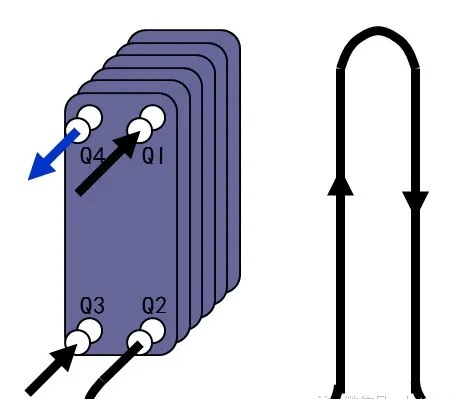

Arriba hay esquema de flujo de un lado único, Algunos intercambiadores de calor están hechos para el flujo diagonal, medio «Q1» y «Q3» contener un medio, mientras «Q2» y «Q4» contener otro medio.
La forma de fijación es la estructura de tornillo y perno, que es conveniente para el desmontaje y la reparación en el sitio.
Principio de trabajo

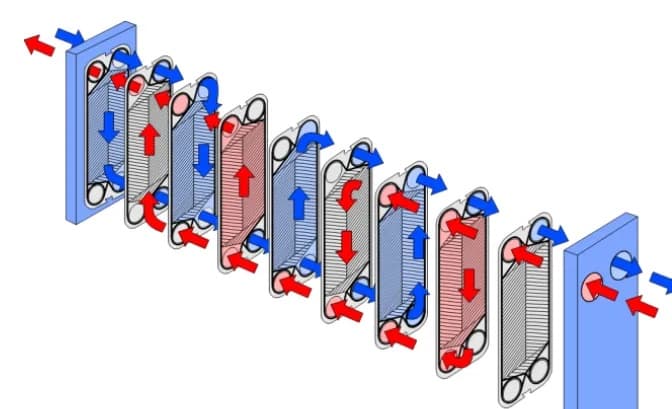

Las placas del intercambiador de calor de la placa se sellan y se guían sellando juntas para separar los canales de fluido frío/caliente. El medio de intercambio de calor frío/caliente fluye a través de sus respectivos canales e intercambia calor con las placas separadas para lograr la temperatura establecida.
Cada plato tiene aberturas en las cuatro esquinas, luego formular a la tubería de distribución y la tubería de recolección, Después de ser ensamblado en un paquete de placas. Después del intercambio de calor del medio frío/caliente, fluye hacia atrás de las tuberías de recolección respectivas y luego recicla.
Estructura de flujo único: Solo dos placas no intercambian calor – frente (primero) y abajo (último) platos.
Estructura de doble flujo: Cada flujo tiene 3 Placas sin intercambio de calor.
Material de placa
| Material de placa | Número de serie de materiales | Medio adecuado |
|---|---|---|
| Acero inoxidable | 304, 316,316L | Agua limpia, agua del río, aceite de cocina, aceite mineral |
| Titanio y titanio paladio | De, TI-PD | Agua de mar, salmuera, solución salina |
| Níquel | En | Alta temperatura, soda cáustica de alta concentración |
| Hastelloy | Hastelloy | Ácido sulfúrico concentrado, ácido clorhídrico, ácido fosfórico |
| Acero especial | SM0254, 20CR, 18En | Ácido sulfúrico diluido, solución de sal diluida, solución acuosa inorgánica |
Empaquetadora
Juntas utilizadas como elementos de sellado entre las placas del intercambiador de calor para evitar la fuga. En Industria de HVAC, Las juntas son principalmente productos de caucho, que se ven muy afectados por la temperatura y el medio.
Requisito de la junta:
Antienvejecimiento, resistente a la lágrima, alta resistencia
La superficie de contacto de sellado es de tamaño preciso y el orificio de señal de alarma es sensible
Estructura sin adhesivo, fácil de desmontar y ensamblar
Selección de juntas:
Según las características medianas
| Material de la junta | Número de código de material | Temperatura | Medio adecuado |
|---|---|---|---|
| Goma de nitrilo butadieno | NBR | -15 ~ +120 ºC | Agua, agua de mar, salmuera, aceite mineral |
| Goma de nitrilo butadieno + | HNBR | -15 ~ +140 ºC | Aceite mineral a alta temperatura, agua caliente |
| Monómero de etileno propileno dieneno | EPDM | -25 ~ +150 ºC | Agua de alta temperatura, ácido, álcali |
| Monómero de etileno propileno dieneno + | Hepdm | -25 ~ +170 ºC | Vapor de agua, ácido, álcali |
Aplicación de la industria HVACR
– Sistema de calefacción de distrito
– Sistema de enfriamiento del distrito
– Sistema de calor y energía
– Sistema de calefacción de agua geotérmica
– Sistema instantáneo de agua caliente doméstica
– Sistema de temperatura constante de la piscina
– Sistema de calefacción de agua solar
– Aire acondicionado sistema
– Torre de enfriamiento
– Sistema de fuente de frío/fuente de calor de agua subterránea
– Sistema de recuperación de calor
– Sistema de almacenamiento de hielo
– Sistema de enfriamiento del techo
Instalación
Instalación al revés
Algunos intercambiadores de calor de platos pueden colocar al revés, Confirme con el proveedor.
Postura de instalación

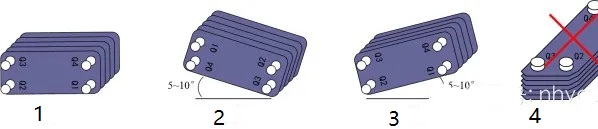

Debe instalar verticalmente, no horizontalmente.
Instalación «1» es correcto, «2» y «3» también está bien, «4» está mal.
Diseño de la tubería
No permita que la vibración y la expansión térmica de la tubería alcancen el intercambiador de calor de la placa.
Comportamiento:
– Agregue juntas de goma entre BPHE (intercambiador de calor de placa soldada) y el soporte.
– Use amortiguadores de vibración para el compresor.
– Use el dispositivo a continuación u otro dispositivo de absorción de vibración cuando la sección de tubería recta sea larga. Una curva de retorno más alta que la tubería de entrada puede hacer que el agua llene el bphe (Ver imagen de arriba).
Soldadura de tuberías

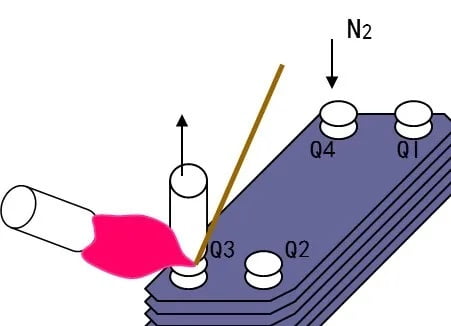

Limpiar y desengrasar la superficie de soldadura con solvente. Para evitar la oxidación y enfriar el bphe, soplar nitrógeno a través de las tuberías soldadas. Mantenga el agua fluyendo en la tubería del lado del agua.
Mantenga el agua que fluya antes de que comience la soldadura y manténla fluyendo hasta que el BPHE pueda tocarse a mano.
La soldadura debe contener al menos 45% La plata y la soldadura deben llevarse a cabo a menos de 650 ℃. En todo caso, la soldadura no debe exceder 800 ℃.
Tig (Soldadura de arco blindado por gas inerte de tungsteno) es el método de soldadura de mínimo maldito liberado.
Lista de verificación de fuga de BPHE
Comprobación del sistema
– Verifique la secuencia de cierre y la temperatura de evaporación
– Compruebe si las vibraciones de otros dispositivos
– Es una válvula eléctrica o válvula solenoide aplicada en el lado del agua?
– ¿El agua contiene un exceso de iones de cloruro u otros agentes corrosivos??
Chequeo
– ¿Hay un bulto en la cubierta trasera opuesta a la entrada de agua??
– ¿Hay signos de deformación a cada lado??
– ¿Están apretadas las conexiones de la tubería??
– Verifique la apariencia de cualquier daño durante el transporte o instalación?
Conclusión
Al final, Los intercambiadores de calor de la placa son soluciones altamente eficientes y compactas para la transferencia de calor en varias industrias.
Su diseño modular, facilidad de mantenimiento, y la adaptabilidad a diferentes aplicaciones los convierte en una mejor opción para las operaciones de ahorro de energía.
La selección adecuada y el mantenimiento regular son esenciales para garantizar un rendimiento óptimo y una vida útil extendida.
Algún comentario?
Bienvenido cualquier mensaje o repost.
