Hersteller von Gerätekühlern und Kühlraumverdampfern in China

Wir fertigen alle Arten von Gerätekühlern individuell an ( Verdampfereinheit, Innengerät) mit verschiedenen Größen, Lamellenabstände und Materialien, Der Lüfterdurchmesser beträgt 300–800 mm oder mehr, Kontaktieren Sie uns für weitere Details.

Lüftergrößen von 300 bis 800mm
Multi-Temp-Lösungen von +15 °C bis -45 °C
Flossenabstandsoptionen von 4 bis 16mm
Kundenspezifische Verdampfereinheit für 1 Zu 6 Lüfter-Setups
Betreuung von Großhändlern, Installateure, und Auftragnehmer
OEM/ODM-Unterstützung für Standard- und kundenspezifische Projekte

Unsere Partnerschaft

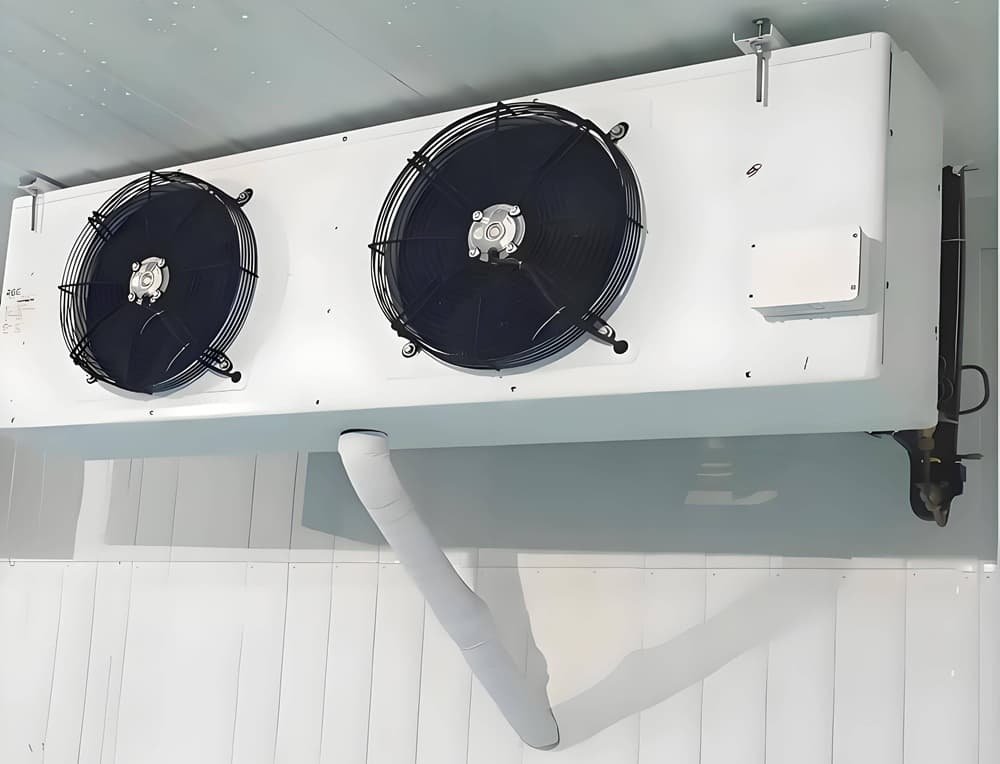

Was ist ein Gerätekühler??

Unit Cooler wird auch als Verdampfereinheit bezeichnet, Kaltzimmer Inneneinheit, ist eine wesentliche Kühlanlage für Kalter Raum.

Es beinhaltete 6 wichtige Komponenten: Verdampferschlange & Flosse, Kühl- und Wärmeaustauschleitung, Axialgebläse, Flüssigkeitsabscheider, Entfroster, und Wasserschale.

Es stützt sich auf den Axiallüfter, der die Luft forciert (im Kühlraum) durch das Kühlauspuffrohr des Wärmetauschers zu strömen, um die Luft zu kühlen, Reduzieren Sie schließlich die Kühlraumtemperatur und halten Sie sie stabil.

Gerätekühler-Serie

Wandmontierter Gerätekühler

Für kleine und mittlere Kühlräume mit seitlicher Luftzufuhr.

Zur Frischlagerung geeignet, Getränkeräume, Milchräume, und Kühlräume.

Anwendung: Kleine bis mittelgroße Kühlräume
Zimmertemperatur: +15°C bis -25°C
Flossenabstand: 4.0–9,0 mm
Auftauen: Elektrische Abtauung
Aufbau: Einzel- oder Doppellüfter, optionales Edelstahlgehäuse
Bedenken des Käufers: Luftabdeckung, Ablaufplan, Serviceraum
Häufige Risiken: Schnelles Frosten, blockierte Rückluft, ungleichmäßige Kühlung

Deckenmontierter Gerätekühler

Ideal für Projekte, die eine Überkopfinstallation erfordern.

Geeignet für Kühlräume mit begrenzter Wandfläche und Anforderungen an freie Gänge.

Anwendung: Kühlräume, Tiefkühlräume, Lagerräume
Zimmertemperatur: +15°C bis -25°C
Flossenabstand: 4.0–9,0 mm
Auftauen: Elektrische Abtauung
Aufbau: Kompakte Struktur, Multi-Fan-Design, Doppelte Wasserschale optional
Bedenken des Käufers: Platz zum Aufhängen, Wartungszugang, Abflussrohre
Häufige Risiken: Schwierige Wartung, schlechte Entwässerung, begrenzte Luftstromabdeckung

Wandmontierter Gerätekühler mit Düse

Für längere Luftreichweite und gerichteten Luftstrom.

Geeignet für lange Kühlräume und Projekte mit höheren Anforderungen an die Luftverteilung.

Anwendung: Lange Räume, enge Räume, spezielle Luftströmungsprojekte
Zimmertemperatur: +15°C bis -25°C
Flossenabstand: 4.5–9,0 mm
Auftauen: Elektrische Abtauung
Aufbau: Luftdüsendesign, kundenspezifische Lüfter- und Spulenoptionen
Bedenken des Käufers: Luftwurfweite, Luftstromrichtung, Raumaufteilung passend
Häufige Risiken: Direkter Luftstoß, ungleichmäßige Temperatur, lokale Trocknung

Bodenmontierter Gerätekühler

Für spezielle Layouts und großen Luftstrombedarf.

Geeignet für industrielle Kühlräume und maßgeschneiderte Kühlprojekte.

Anwendung: Große Zimmer, besondere Projekte, industrielle Kühlbereiche
Zimmertemperatur: +15°C bis -45°C
Flossenabstand: 6.0–12,0 mm
Auftauen: Elektrische Abtauung oder Heißgasabtauung
Aufbau: Doppelter Luftauslass, großer Luftstrom, optionaler explosionsgeschützter Motor
Bedenken des Käufers: Grundfläche, Drainage, Schutz, einfache Reinigung
Häufige Risiken: Kollisionsschaden, Wasseransammlung, Unannehmlichkeiten bei der Wartung

So wählen Sie den richtigen Gerätekühler aus？

Den richtigen Gerätekühler empfehlen, Bitte teilen Sie uns die folgenden Projektdetails mit.

Artikel	Was ist bereitzustellen?	Warum ist es wichtig
1	Raumgröße (L × B × H)	Zur Schätzung des Luftvolumens und der Kühlabdeckung
2	Soll-Raumtemperatur	Zur Bestimmung des Kühlertyps und des Lamellenabstands
3	Produkttyp	Unterschiedliche Produkte haben unterschiedliche Kühlanforderungen
4	Temperatur des eingehenden Produkts	Zur Berechnung der tatsächlichen Kühllast
5	Aufbewahrungs- oder Gefrierzwecke	Für Kühler, Gefrierschrank, oder Schockfroster-Auswahl
6	Relative Luftfeuchtigkeit (RH)	Zur Bewertung des Frostrisikos und des Spulendesigns
7	Türöffnungshäufigkeit	Zur Beurteilung des Wärmegewinns und der Feuchtigkeitsinfiltration
8	Kältemitteltyp	Passend zum Spulen- und Systemdesign
9	Stromversorgung	Passend zu Lüftermotor und Abtauleistung
10	Installationstyp	Wandmontage, an der Decke montiert, bodenmontiert, oder Düsentyp
11	Einbaufreiraum	Zur Bestätigung des Wartungsraums und des Luftstrompfads
12	Abtaupflicht	Handbuch, elektrisch, oder Heißgasabtauung
13	Projektstandort	Zur Überprüfung der Umgebungsbedingungen und des Leistungsstandards
14	Korrosionsschutzanforderung	Für Edelstahl- oder Korrosionsschutzoptionen
15	Besondere Anforderungen	Wie zum Beispiel geringe Geräuschentwicklung, explosionsgeschützt, oder benutzerdefinierte Größe

Produktionsprozess des Gerätekühlers

Gehäusedruck

Verdampferverarbeitung

Fertiges Produkt

Zusammenbau

Einheit Kühler Fin

Flossenfarbe ist optional: Ausländer, golden, und natürlich.

Abhängig von der Umgebungstemperatur, Einheitskühler verwenden unterschiedliche Rippenabstände.

Häufig verwendete Rippenabstände für Luftkühler sind 4 mm, 4.5mm, 6~9mm, 10mm, 12mm, und 16mm.

Je niedriger die Kühlraumtemperatur, desto größer der Lamellenabstand. Ein falscher Rippenabstand bedeutet, dass die Rippen-Zuckergussgeschwindigkeit schnell ist, wodurch der Luftdurchgang schnell blockiert wird, und es schwierig machen, den kalten Raum zu kühlen. In der Zwischenzeit , führen dazu, dass der Kompressor ineffizient arbeitet und den Stromverbrauch des gesamten Kühlsystems erhöht.

Flossenabstand

#1. Mittel / Kühlraum mit hoher Temperatur (-15℃~+15℃)

Wie Werkstatt, schattige Lagerung, frische Lagerung, Klimaspeicher, Reifelagerung, usw., Der Rippenabstand sollte 4 mm oder 4,5 mm betragen.

#2. Kühlraum mit niedriger Temperatur (-18°C~-25°C)

Wie Niedertemperatur-Gefrierschrank, Niedertemperatur-Logistiklager, Der Rippenabstand sollte 6 mm ~ 9 mm betragen.

#3.Schockfroster-Kühlraum (-25℃~-45℃)

Der Lamellenabstand beträgt im Allgemeinen 10 mm bis 12 mm. Wenn die Luftfeuchtigkeit des Tiefkühlguts hoch ist, besser den Unit Cooler mit variablem Lamellenabstand wählen, und der Rippenabstand auf der Lufteinlassseite kann 16 mm betragen.

Notiz: In manchen Fällen, Der Rippenabstand kann nicht einfach nach Temperatur ausgewählt werden, B. die Häufigkeit des Ein- und Auslagerns gelagerter Gegenstände (wie Fleisch, Fisch, Meeresfrüchte und Gemüse,usw), Also bitte Kontaktieren Sie unseren Verkäufer für einzigartige Lösung.

Kühlschlange der Einheit

# Array-Wege der Kühlschlange der Einheit

Es gibt 2 Array-Wege des Einheitskühlers : Kreuz und positiv.

Bei gleichem Kühlbereich und Windgeschwindigkeit, Die Wärmeübertragungseffizienz der Kreuzanordnung ist besser als die der Positivanordnung; Jedoch, Die Kreuzreihe erzeugt mehr Widerstand, wenn die Luft strömt, als die positive Reihe. Wenn Sie denselben Lüfter verwenden, Das Luftvolumen des Wärmetauschers der Queranordnung ist kleiner als bei der positiven Anordnung.

Bei gleicher Wärmeaustauschfläche, wenn die Spulenanordnung anders ist, die Produkte‘ Das Wärmeaustauschvolumen ist unterschiedlich.

Innengerilltes Kupferrohr

Cross-Array

Positives Array

Abtauen des Gerätekühlers

Ursachen für Frost

#1. Falsche Einbaulage

Wenn der Gerätekühler über dem installiert ist Kühlraumtür. Sobald Sie die Tür öffnen, die warme Luft außerhalb des Kühlraums wird direkt in das Innere des Luftkühlers gesaugt, außerdem kondensiert der Wasserdampf am Kühlergehäuse und am Lüftergitter.

#2. Höhere relative Luftfeuchtigkeit (RH)

Die Tür des Kühlraums öffnet und schließt sich häufig, wenn die Waren entladen werden. Weil die Tür lange Zeit geöffnet ist, was zu einem kontinuierlichen Eindringen großer externer heißer Luft in den Kühlraum führt.

#3. Unvollständiges Auftauen

Aufgrund der unzureichenden Abtauzeit und der unangemessenen Position des Abtaurückstellfühlers, Der Verdampfer wird eingeschaltet, wenn das Abtauen unvollständig ist, und die partielle Reifschicht des Verdampfers vereist nach mehreren Zyklen schließlich immer größer.

Edelstahlverdampfer

Möglichkeiten zum Auftauen

#1. Manuelles Abtauen

Achten Sie während des manuellen Abtauvorgangs zuerst auf die Sicherheit, das Kühlgerät nicht beschädigen (Spule, Flosse).

#2. Auftauen von Wasser

Gießen von Wasser auf die Verdampferoberfläche, dann steigt die Temperatur des Verdampfers, wodurch der an der Verdampferoberfläche haftende Reif zum Schmelzen gebracht wird. Dieser Weg wird außerhalb des Verdampfers geführt, Daher muss der Wasserfluss im Prozess gut behandelt werden, um eine Beeinträchtigung der normalen Nutzung der Kühlgeräte zu vermeiden.

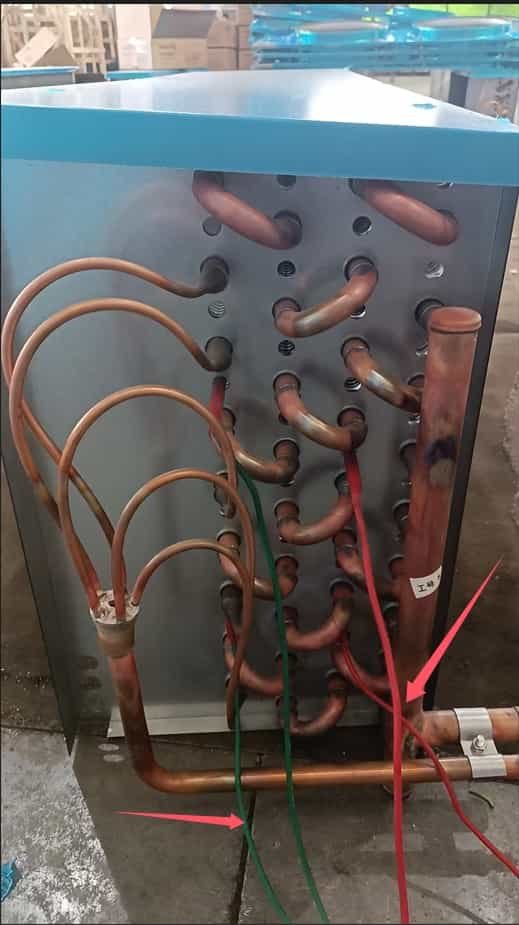

#3. Elektroheizung zum Abtauen
Installieren Sie elektrische Heizrohre oder Heizdrähte in den Kühlrippen des Geräts, um durch den aktuellen thermischen Effekt abzutauen. Auf diese Weise kann das Abtauen intelligent über eine Mikrocomputersteuerung gesteuert werden, Dies kann die Arbeitszeit und die Kosten erheblich reduzieren.

Elektrischer Abtaudraht (Roter Pfeil)

#4. Abtauen der Thermoflüssigkeit
Verwenden Sie Kältemitteldampf (mit höherer Temperatur) Das vom Kompressor abgegebene Öl gelangt nach Durchlaufen des Ölabscheiders in den Verdampfer, Gleichzeitig nutzen Sie die beim Kondensieren der Thermoflüssigkeit freigesetzte Wärme, um den Reif am Verdampfer zum Schmelzen zu bringen.

Wie Einheitenkühler eine Verbindung zum Steuerbox herstellen?

Elektrischer Anschlussplan des Steuerkastens (220V 1Phase)

Farbe der Steuerfeldlinie :

Rot ist „5“
Gelb ist „7“
Grün ist „8“
Blau ist „9“
Braun ist „10“
Schwarz ist „12“

Aufmerksamkeit: Die Farben veranschaulichen nur, wie verschiedene Anschlüsse richtig angeschlossen werden, keine Kabel‘ Farbe.

Außengerät: Kalter Raum Verflüssigereinheit Schaltplan

Innengerät: Kalter Raum Gerätekühler (Verdampfer) Schaltplan

Aufmerksamkeit: Für das ursprüngliche Gesamtdiagramm, Bitte Kontaktiere uns frei.

Elektrischer Anschlussplan des Steuerkastens (380V 3phasig)

Berechnung der Kühlleistung des Gerätekühlers

Wissen Sie, wie Sie die richtige Kühlleistung des Gerätekühlers für Ihren Kühlraum auswählen??

Chiller-Kühlraum

Die Belastung pro Kubikmeter (m³) wird mit 75W berechnet

#1. Wenn Kühlraumvolumen < 30m³, mit Faktor A=1,2 multiplizieren

Zum Beispiel: Das Kühlraumvolumen beträgt 20m³, Sie müssen also die Kühlleistung des Gerätekühlers wählen: 20 X 75 x 1,2 = 1.800 W

#2.Wenn 30m³≤Volumen<100m³, mit Faktor A=1,1 multiplizieren

#3. Wenn Volumen≥100m³, Multiplizieren Sie den Faktor A=1,0

Gefrierschrank Kühlraum

Die Belastung pro Kubikmeter (m³) wird mit 70W berechnet

#1. Wenn Kühlraumvolumen < 30m³, mit Faktor A=1,2 multiplizieren

Zum Beispiel: Das Kühlraumvolumen beträgt 20m³, Sie müssen also die Kühlleistung des Gerätekühlers wählen: 20 X 70 x 1,2 = 1.680 W

#2.Wenn 30m³≤Volumen<100m³, mit Faktor A=1,1 multiplizieren

#3. Wenn Volumen≥100m³, Multiplizieren Sie den Faktor A=1,0

Sie möchten die Kühlleistung für Ihr Projekt berechnen?

Keine Sorge, Unser Kühlleistungs-Tonnage-Rechner hilft Ihnen dabei !

Installation des Einheitskühlers

# Installationsregeln:

1. Der Luftstrom sollte den gesamten Kühlraum abdecken.

2. Verboten, den Luftkühler über der Tür zu installieren.

3. Gänge und Regale sollten die Luftzufuhr nicht blockieren & Rückluft.

4. Die Rohrleitungsstrecke vom Gerätekühler zum Kompressor (Verflüssigungseinheit) sollte am kürzesten sein.

5. Halten Sie den Abstand zum Abflussrohr so gering wie möglich.

# Installationsabstand:

„S1“ – Der Abstand zwischen der Wand und der Einheitskühlerschlange beträgt >500mm.

„S2“ – Für einfache Wartung, der Abstand von der Wand zur Anschlussplatte muss sein >400mm.

Einbauposition des Gerätekühlers 01

A) Bevorzugte Position

B) Die 2. Wahl, weil der Luftauslass zur Tür zeigt

C) Bevorzugte Position

D) Die 2. Wahl, genauso wie B)

Einbauposition des Gerätekühlers 02

Alle Luftkühler können nicht an derselben Seitenwand installiert werden !

(1) Bevorzugte Position

(2) Die 2. Wahl, weil die Luft miteinander kollidieren oder den Abtaueffekt beeinträchtigen kann

Checkliste für qualifizierte Gerätekühler

#1.Größe

Die Größe des Gerätekühlers sollte zur Kühlraumgröße passen. Es ist wichtig, eine Kühleinheit zu wählen, die den gesamten Raum effektiv kühlen kann.

#2.Kapazität

Die Kapazität des Gerätekühlers sollte für den Kühlbedarf des Kühlraums ausreichend sein. Dies hängt von Faktoren wie der Größe des Kühlraums ab, die Temperaturanforderungen, und die gelagerten Produkte.

#3.Aufbau

Es sind verschiedene Konfigurationen von Gerätekühlern erhältlich, wie z.B. Deckenmontage, an der Wand montiert, und bodenmontiert. Die Wahl hängt von der Anordnung des Kühlraums und dem verfügbaren Platz ab.

#4. Luftstrom

Der Gerätekühler sollte einen hohen Luftdurchsatz haben, um eine ordnungsgemäße Kühlung und Temperaturkontrolle zu gewährleisten. Das Design des Gerätekühlers sollte sicherstellen, dass der Luftstrom gleichmäßig im gesamten Kühlraum verteilt wird.

#5. Effizienz

Der Gerätekühler sollte energieeffizient sein, um die Betriebskosten zu minimieren. Achten Sie auf Funktionen wie hocheffiziente Lüftermotoren, niedriger Geräuschpegel, und fortschrittliche Steuerungen, die den Energieverbrauch optimieren.

#6. Wartung

Der Gerätekühler sollte leicht zu warten sein, mit zugänglichen Komponenten für Reinigung und Austausch. Berücksichtigen Sie Funktionen wie abnehmbare Paneele, leicht zu reinigende Spulen, und korrosionsbeständige Materialien.

#7. Haltbarkeit

Der Gerätekühler sollte auf Langlebigkeit ausgelegt sein, mit robusten Materialien und einem zuverlässigen Design. Achten Sie auf Merkmale wie robuste Lüfterflügel, korrosionsbeständige Beschichtungen, und hochwertige Komponenten.

#8. Marke und Garantie

Wählen Sie eine seriöse Marke mit einer guten Erfolgsbilanz in Bezug auf Qualität und Zuverlässigkeit. Stellen Sie sicher, dass für den Gerätekühler eine Garantie gilt, die ausreichenden Schutz vor Mängeln und Fehlfunktionen bietet.

Warum sollten Sie sich für unseren Unit Cooler entscheiden? ?

#1. Nehmen Sie europäische Spitzentechnologie an, Produktleistung ist wissenschaftlicher und überlegener.

#2. Das Außengehäuse des Gerätekühlers besteht aus elektrostatisch gefärbtem Stahl, Aluminium oder Edelstahl, die korrosionsbeständig und rostfrei ist.

#3. Verwenden Sie Kupferrohre mit Innengewinde, und spezielle Rohrabstände & Wärmetauschertechnologie zur Verbesserung der Energieeffizienz.

#4. Die Ausrüstung zum Stanzen von Flossen verwendet internationale fortschrittliche Formen, und keine Löcher sind für Orte ohne elektrische Heizungsrohre reserviert, Dies kann die Wärmeaustauschgröße verbessern und den Windwiderstand verringern.

#5. Der Flossenboden ist mit einer Windschutz- und Wasseraufnahmeplatte versehen, um zu verhindern, dass der Wind durch die Wasserschale strömt, so dass mehr Wind durch die Finne strömen kann und ein größerer Wärmeaustausch erreicht wird.

#6. Unsere Gerätekühler sorgen für eine effektive Temperaturkontrolle, Dies ermöglicht ein präzises Temperaturmanagement und die Konservierung der Produkte.

#7. Mit Manometerschnittstelle, die den Druck erkennen und die Leistung des Verdampfers in Echtzeit anpassen können.

#8. Mit importierter Marke (Optional) Elektrisches Heizrohr aus Edelstahl, um den Verdampfer schnell und effizient abzutauen.

#9. Die Tropfwasserschale ist zur einfachen Inspektion und Wartung aufschwenkbar.

#10. Unser Luftkühler ist kompakt gebaut, sicher und zuverlässig in der Struktur, spart Platz, und reduziert die Kältemittelmenge erheblich. Mittlere und große Luftkühler haben Stützbeine für einfachen Transport und Anheben vor Ort.

Die FAQs

Häufig gestellte Fragen zum Gerätekühler

1. Wie wähle ich den richtigen Luftkühler für meinen Kühlraum aus??

Bitte teilen Sie uns Ihre Zimmergröße mit, Soll-Raumtemperatur, Produkttyp, Temperatur des eingehenden Produkts, Kältemittel, Stromversorgung, und bevorzugte Installationsart. Unser Team empfiehlt Ihnen basierend auf Ihren Projektbedingungen ein passendes Modell.

2. Welche Informationen sollte ich für ein Angebot angeben??

Für eine schnellere Angebotserstellung, Bitte geben Sie die Raummaße an, Zimmertemperatur, Produkttyp, Kältemittel, Stromspannung, Installationsart, und eventuelle besondere Anforderungen wie Korrosionsschutz, wenig Lärm, oder benutzerdefinierte Größe.

3. Wie garantieren Sie Ihre Qualität?

Speedway verpflichtet sich zu Qualität in allen Aspekten unseres Geschäfts – unserer Mitarbeiter, Prozesse und Produkte. Wir nennen dies den „SPEEDWAY-Standard“.

4. Was ist die Mindestbestellung??

Wir begrüßen jede Musterbestellung vor dem Kauf großer Mengen, das bedeutet, dass 1pc akzeptabel ist. Mehr als 20 Stück gewähren wir Rabatt.

5. Welche Installationsarten bieten Sie an??

Wir bieten Wandmontage an, an der Decke montiert, Wandmontage mit Düse, und bodenmontierte Gerätekühler für unterschiedliche Kühlraumlayouts und Luftstromanforderungen.

6. Sind Sie Hersteller oder Händler?

Wir haben eine eigene Fabrik zur Herstellung der wichtigsten Kühlprodukte, Wir handeln aber auch mit anderen verwandten Produkten, weil wir über Ressourcen verfügen, um gute Qualität und guten Service zu bieten.

7. Welche Auftaumöglichkeiten gibt es??

Wir können eine manuelle Abtauung anbieten, elektrische Abtauung, oder Heißgas-Abtaulösungen, abhängig von der Raumtemperatur, Luftfeuchtigkeit, und Projektanforderungen.

8. Do You Have Own Research & Development Team?

Ja,wir haben 3 leitende Ingenieure, 10 beruflich r & D-Team, 55 professionelles Produktionspersonal.

9. Welche Zahlungsbedingungen Sie verwenden?

Wir unterstützen Zahlungen per Überweisung, wie T/T, L/C, Western Union. Akzeptieren Sie auch Paypal-Zahlungen für Musterstückbestellungen.

10. Können Sie den Gerätekühler für unser Projekt anpassen??

Ja. Wir unterstützen OEM- und ODM-Anpassungen, inklusive Abmessungen, Lüftermenge, Lüfterdurchmesser, Flossenabstand, Gehäusematerial, Spulendesign, Stromspannung, und Abtaukonfiguration.

11. Können Ihre Gerätekühler mit verschiedenen Kältemitteln und Stromversorgungen kompatibel sein??

Ja. Je nach Ihren Markt- und Systemanforderungen können wir verschiedene Kältemittel R404/290/448/449/507a und Stromversorgungsstandards anpassen. Bitte bestätigen Sie den Kältemitteltyp, Stromspannung, Phase, und Häufigkeit vor der Produktion.

12. Wie kontrollieren Sie die Produktqualität vor der Auslieferung??

Jeder Gerätekühler wird vor dem Versand getestet. Die Qualitätskontrolle kann Druckprüfungen umfassen, Leckageprüfung, elektrische Überprüfung, und abschließende Erscheinungsbildkontrolle.

13. Bieten Sie Kundendienst und Ersatzteile an??

Ja. Wir bieten technischen Support, Ersatzteilversorgung, und Produktunterstützung für Austausch und Wartung nach der Lieferung.

14. Was ist die Lebensdauer von Einheitenkühler??

Die Lebensdauer eines Gerätekühlers kann abhängig von Faktoren wie der Qualität des Geräts variieren, Betriebsbedingungen, und Wartungspraktiken. Allgemein, bei ordnungsgemäßer Installation und regelmäßiger Wartung, Der Gerätekühler hält überall 10 ~ 20 Jahre oder mehr.

15. Wie können Sie Ihr Vertriebspartner in unserem Markt sein??

Erste, Wir müssen das Unternehmen gründen, um uns zu verstehen, wenn alles reibungslos läuft und Sie unsere treffen “Händleranfrage”, Anschließend unterzeichnen wir den formellen Vertrag und die Vereinbarung, um Ihre Rechte in Ihrem Markt zu gewährleisten.

Wenden Sie sich für weitere Informationen bitte an unseren Verkäufer.

Fordern Sie ein kostenloses Angebot an

Bereit, Ihr Projekt mit uns zu starten?

Arbeiten Sie mit uns zusammen, um den Ruf Ihrer Marke zu steigern, Schaffen Sie ein beeindruckendes Erlebnis, an das sich Ihre Kunden ein Leben lang erinnern werden, und helfen Ihnen, sich im Wettbewerbsmarkt abzuheben !
