Aquí están las temperaturas comúnmente utilizadas para unidades de refrigeración. Debe comprenderlos y prestar atención a sus diferencias durante el mantenimiento diario..
Temperatura de descarga
La temperatura de descarga (También conocido como temperatura de escape) de la unidad de refrigeración se refiere a la temperatura del refrigerante a medida que sale del compresor. Este es un parámetro crítico en los sistemas de refrigeración, Como refleja el estado térmico del refrigerante después de la compresión. La temperatura de descarga generalmente está en el rango de 50° C ~ 120 ° C (122° F ~ 248 ° F).
Las altas temperaturas de descarga pueden indicar problemas potenciales como:
1. Calentamiento excesivo: Puede dañar el compresor o conducir a lubricante degradación.
2. Nivel de refrigerante incorrecto: Demasiado o muy poco refrigerante puede afectar la eficiencia del sistema.
3. Mal intercambio de calor: Disipación de calor ineficiente en el condensador puede aumentar la temperatura de descarga.
4. Sobrecalentamiento de alta succión: El sobrecalentamiento excesivo en la entrada del compresor puede conducir a altas temperaturas de descarga.

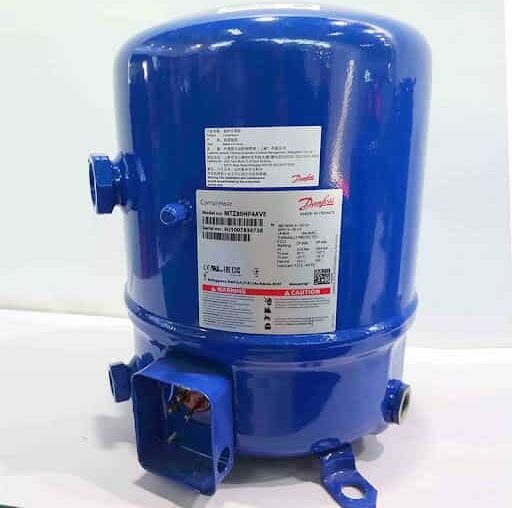

Temperatura de la cubierta del compresor
La temperatura de la cubierta del compresor se refiere a la temperatura de la superficie exterior de la carcasa de un compresor durante la operación. Es un indicador del calor generado dentro del compresor como resultado del trabajo mecánico y la compresión de refrigerante.
Los factores clave afectan Compresor Temperatura de la carcasa
1. Carga del compresor: Las cargas más altas pueden conducir a una mayor fricción interna y calor..
2. Temperatura ambiente: El entorno circundante puede influir en la eficiencia de enfriamiento del compresor.
3. Característica de refrigerante: El tipo y la condición del refrigerante afectan las características térmicas del sistema.
4. Eficiencia del sistema: Problemas como la mala lubricación, filtros obstruidos, o el enfriamiento inadecuado puede elevar la temperatura de la carcasa.
Rangos normales: La temperatura de la carcasa varía según el diseño y el sistema, pero es inferior a la temperatura de descarga. Para la mayoría de los sistemas, La temperatura de la carcasa puede variar entre 40° C ~ 90 ° C (104° F ~ 194 ° F). Es importante permanecer dentro de los fabricantes’ Límites recomendados para evitar el sobrecalentamiento y el daño potencial al compresor.
La temperatura regular de la cubierta del monitor puede ayudar a detectar signos tempranos de ineficiencia o falla en el sistema de refrigeración.
Temperatura de condensación
La temperatura de condensación se refiere a la temperatura a la que refrigerante Cambios de vapor a estado de líquido en el condensador durante el ciclo de refrigeración. Esto ocurre bajo una presión específica, conocido como presión de condensación, que está determinado por el diseño del sistema y las condiciones de funcionamiento.
Condensación de temperatura de rango
Condensador refrigerado por aire
Necesidades de temperatura de condensación 10° C ~ 15 ° C (18° F ~ 27 ° F) más alto que la temperatura ambiente.
Por ejemplo, Si la temperatura ambiente es de 30 ° C (86°F), La temperatura de condensación variará desde 40° C ~ 45 ° C (104° F ~ 113 ° F).
Condensador refrigerado por agua
Necesidades de temperatura de condensación 3° C ~ 8 ° C (5° F ~ 15 ° F) más alto que la temperatura del agua de entrada.
Por ejemplo, Si la temperatura de entrada de agua de enfriamiento es de 25 ° C (77°F), La temperatura de condensación variará desde 28° C ~ 33 ° C (82° F ~ 91 ° F).
Puntos clave sobre la temperatura de condensación
1. Relación con el rechazo del calor: La temperatura de condensación refleja el punto en el que el refrigerante libera calor al medio ambiente circundante (aire o agua) en el condensador.
2. Eficiencia del sistema: Una temperatura de condensación óptima es crucial para mantener la eficiencia del sistema. Las altas temperaturas de condensación pueden indicar una transferencia de calor deficiente o un rendimiento inadecuado del condensador.

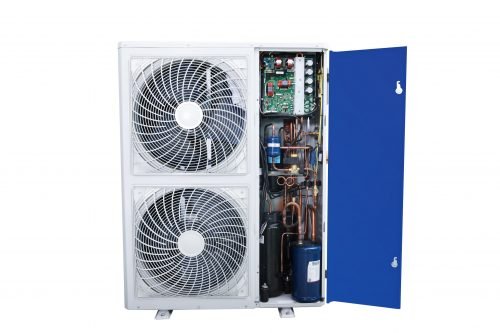

Temperatura de la carcasa del condensador
La temperatura de la cubierta del condensador se refiere a la temperatura de la superficie de la carcasa del condensador o la cubierta exterior durante la operación. Esta temperatura indica cuán efectivamente el condensador disipa el calor absorbido del refrigerante al entorno circundante.
Por lo general, está ligeramente por encima de la temperatura del aire ambiente, aprox.. 2° C ~ 15 ° C (4° F ~ 27 ° F) más alto.
Puntos clave sobre la temperatura de la carcasa del condensador
1. Indicador de rechazo de calor: La temperatura de la carcasa refleja la transferencia de calor que se produce dentro del condensador. Debe ser más bajo que la temperatura de condensación del refrigerante.
2. Factores influyentes:
Condiciones ambientales–Las temperaturas de aire o agua ambientales más altas pueden elevar la temperatura de la carcasa en sistemas refrigerados por aire o refrigerados por agua.
Eficiencia del condensador–Suciedad, abordaje, o un flujo de aire deficiente puede provocar una transferencia de calor ineficiente y temperaturas elevadas de la carcasa.
Presión y carga de refrigerante–La carga excesiva del sistema o la presión de refrigerante pueden aumentar el calor interno, afectar la temperatura de la carcasa.

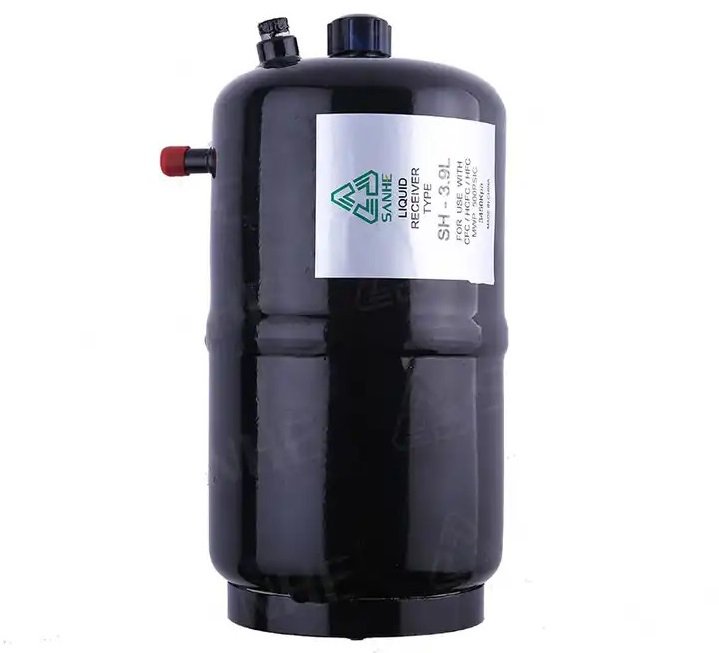

Temperatura del receptor
La temperatura del receptor se refiere a la temperatura del refrigerante almacenado en el receptor líquido de un sistema de refrigeración. El receptor líquido es un recipiente ubicado después del condensador, puede almacenar y regular el suministro de refrigerante líquido a la válvula de expansión u otros componentes aguas abajo.
Puntos clave sobre la temperatura del receptor
1. Relación con la temperatura de condensación
La temperatura del receptor está cerca de la temperatura de condensación ya que el refrigerante en el receptor está en un estado líquido saturado o subenfriado.
Puede ser poco más bajo que la temperatura de condensación si se produce el subenfriamiento antes de que el refrigerante ingrese al receptor.
2. Indicador de operación del sistema
Las temperaturas normales del receptor indican una operación adecuada del sistema, con suficiente eliminación de calor en el condensador.
El aumento de las temperaturas podría sugerir problemas como el enfriamiento del condensador insuficiente o las altas condiciones ambientales.
3. Rango de temperatura
Para sistemas refrigerados por aire, La temperatura del receptor es 5° C ~ 10 ° C (9° F ~ 18 ° F) por debajo de la temperatura de condensación.
Para sistemas refrigerados por agua, La diferencia puede ser menor debido a una mejor eficiencia de enfriamiento.
Temperatura del filtro
La temperatura del filtro se refiere a la temperatura del refrigerante a medida que pasa a través del filtro o tramposo En un sistema de refrigeración. Filter-Drier es un componente utilizado para eliminar la humedad, suciedad, y otros contaminantes del refrigerante para proteger el sistema y garantizar una operación eficiente.
Puntos clave sobre la temperatura del filtro
1. Estado de refrigerante
El refrigerante que pasa por el filtro está en estado líquido o subenfriado en el lado de alta presión del sistema.
En algunos sistemas, También puede manejar el refrigerante de vapor en el lado de baja presión.
2. Rango de temperatura normal
La temperatura del filtro debe estar cerca de la temperatura del líquido subenfriado del refrigerante.
Es 5° C ~ 10 ° C (9° F ~ 18 ° F) Temperatura de condensación inferior a.
3. Indicaciones de temperatura anormal
La caída de la temperatura a través del filtro puede indicar bloqueo parcial causado por la suciedad, hielo, o escombros.
El aumento de la temperatura podría sugerir problemas de flujo de refrigerante o un componente sobrecalentado debido a las ineficiencias del sistema.
Temperatura de succión
Temperatura de succión (o temperatura de entrada) se refiere a la temperatura del refrigerante, ya que ingresa al compresor a través de la línea de succión en un sistema de refrigeración. Esta temperatura es un parámetro crítico para el rendimiento del sistema y la salud del compresor.
Puntos clave sobre la temperatura de succión
1. Relación con el estado de refrigerante
El refrigerante se encuentra en un estado de vapor sobrecalentado para garantizar que ningún refrigerante líquido ingrese al compresor, que podría causar daños.
2. Rango de temperatura normal
La temperatura de succión es poco más alta que la temperatura del evaporador debido a la adición de sobrecalentamiento.
Los valores de sobrecalentamiento típicos van desde 5° C a 15 ° C (9° F a 27 ° F).
3. Importancia del monitor
Baja temperatura de succión: Indica un sobrecalentamiento insuficiente, arriesgando refrigerante líquido que ingresa al compresor ( conocido como «bocadillo de líquido»).
Alta temperatura de succión: Sugiere sobrecalentamiento excesivo, que puede reducir la eficiencia del sistema y sobrecalentar el compresor.
Temperatura de TXV
La temperatura asociada con una válvula de expansión termostática (TXV) se refiere a la temperatura del refrigerante o al área circundante que la válvula controla y detecta. TXV regula el flujo de refrigerante en el evaporador basado en el sobrecalentamiento del refrigerante que sale del evaporador.
Temperaturas clave en la operación de un TXV
1. Temperatura del sensor
El sensor, adjunto a la línea de succión en la salida del evaporador, mide la temperatura del refrigerante.
Esta temperatura determina el sobrecalentamiento y controla el abierto o cercano al flujo de refrigerante de TXV.
Normalmente 5° C ~ 15 ° C (9° F ~ 27 ° F) por encima de la temperatura saturada del evaporador.
2. Temperatura del refrigerante en la entrada TXV
La temperatura del refrigerante que ingresa al TXV es la temperatura del líquido subenfriado, que debería ser poco más bajo que la temperatura de condensación.
Generalmente 5° C ~ 10 ° C (9° F ~ 18 ° F) Debajo de la temperatura de condensación.
3. Temperatura del refrigerante en la salida TXV
Después de pasar por el TXV, La temperatura del refrigerante cae significativamente debido a la expansión, alcanzar la temperatura saturada del evaporador.
Generalmente 5° C ~ 10 ° C (9° F ~ 18 ° F) Debajo de la temperatura de condensación.
Temperatura de evaporación
Temperatura de evaporación (también conocido como la temperatura evaporada o saturada) se refiere a la temperatura a la que el refrigerante cambia de líquido a vapor dentro del evaporador de un sistema de refrigeración.
Puntos clave sobre la temperatura de evaporación
1. Relación con el estado de refrigerante
A la temperatura de evaporación, El refrigerante absorbe el calor del medio ambiente y las transiciones de líquido a vapor.
2. Determinado por la presión del evaporador
La temperatura de evaporación corresponde a la temperatura de saturación a la presión dada dentro del evaporador. Esta relación depende del tipo de refrigerante utilizado.
Rango de temperatura
La temperatura de evaporación suele ser 5° C ~ 10 ° C (9° F ~ 18 ° F) por debajo de la temperatura objetivo del medio que se enfría (p.ej., aire o agua).
Para aire acondicionado sistema, el rango es 2° C ~ 10 ° C (36° F ~ 50 ° F).
Para baja temperatura sistemas de refrigeración, puede ser tan bajo como -40° C ~ -10 ° C (-40° F ~ 14 ° F).
Temperatura ambiente al aire libre
La temperatura ambiente al aire libre se refiere a la temperatura fuera de un sistema de edificio o refrigeración. Es la temperatura externa del entorno en el que opera el sistema, y juega un papel importante en el rendimiento del equipo, como condensadores refrigerados por aire o unidades al aire libre de HVAC y sistemas de refrigeración.
Puntos clave sobre la temperatura ambiente al aire libre
1. Impacto en el rendimiento del condensador
En sistemas refrigerados por aire, La temperatura ambiente al aire libre afecta directamente la eficiencia del condensador. Una temperatura ambiente más alta puede reducir la capacidad del condensador para rechazar el calor, conducir a mayores presiones y temperaturas de descarga.
2. Carga del sistema
La temperatura al aire libre influye en la carga de enfriamiento general del sistema. Por ejemplo, en clima cálido, Las demandas de enfriamiento son más altas, que puede afectar el rendimiento de refrigeración y sistemas de aire acondicionado.
3. Variación estacional
La temperatura ambiente fluctúa con las estaciones, cálido en verano y frío en invierno. Los sistemas deben manejar estas variaciones de manera efectiva.
4. Rango de temperatura normal
El rango de temperatura al aire libre puede variar mucho dependiendo de la ubicación geográfica y las temporadas, Pero normalmente, puede variar desde -10ºC (14°F) en invierno a +40ºC (104°F) o más alto durante el verano en muchas regiones.
5. Importancia en el tamaño y operación del sistema
Los ingenieros consideran la temperatura ambiente al aire libre cuando diseñan HVAC y sistemas de refrigeración para garantizar que puedan operar de manera eficiente en condiciones de temperatura alta y baja.
Conclusión
Estas temperaturas están influenciadas por factores como las condiciones ambientales., diseño del sistema, Tipo de refrigerante,etc..
Selección y mantenimiento adecuados Las temperaturas son cruciales para optimizar la eficiencia energética, Garantizar la longevidad del sistema, y cumplir con requisitos específicos de enfriamiento o congelación.
