Façons de connexion du câble et du fil

Des câbles et des fils de connexion correctement sont essentiels pour garantir la sécurité et l'efficacité du système de réfrigération, et aussi d'autres systèmes électriques. Que vous’Refraction sur un projet de bricolage, appareil de réparation, ou installer un nouveau câblage électrique, Comprendre les différentes méthodes de connexion des câbles et des fils est crucial.

Ce guide donne un aperçu des façons les plus courantes de faire ces connexions, y compris leurs applications, avantages, et les inconvénients.

À la fin, toi’Je sais comment choisir la bonne méthode de connexion pour vos besoins spécifiques.

Méthodes courantes pour connecter les câbles et les fils

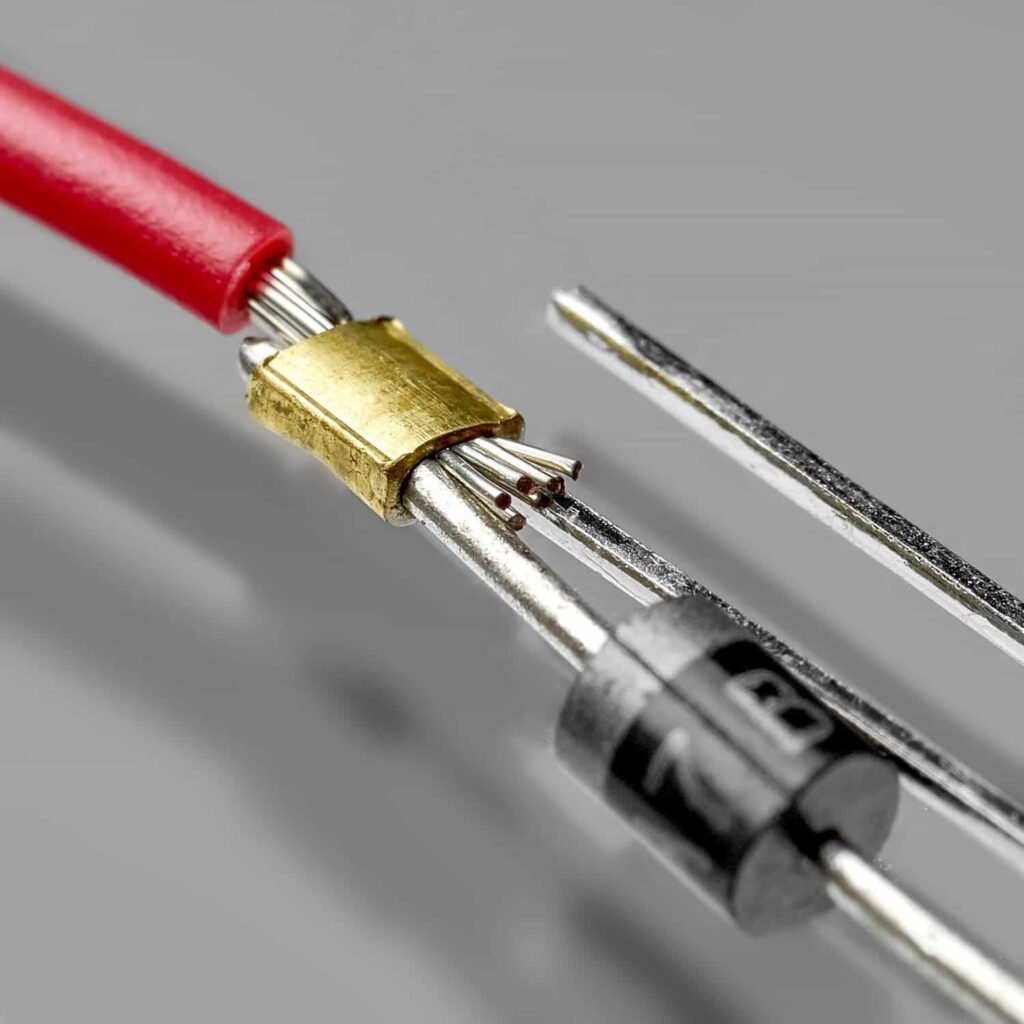

Splice de sertissage

Description: Une épissure de sertissage est un connecteur qui rejoint deux fils en compressant le connecteur sur les fils, Création d'une connexion électrique sécurisée. Il’s une méthode simple et largement utilisée.

Outils requis:

• Strip-teaseuse

• Outil d'état

Comment utiliser:

1. Dépuisez l'isolation des extrémités des fils à rejoindre.

2. Insérez les fils dans le connecteur d'épissage à sertier.

3. Utilisez l'outil de sertissage pour compresser le connecteur sur les fils, Assurer une connexion serrée.

Applications: Couramment utilisé dans les installations électriques, câblage automobile, et d'autres paramètres où une connexion fiable et rapide.

Avantages:

• Facile à utiliser

• Nécessite des outils minimaux

• Fournit une connexion sécurisée

Désavantages:

• Pas imperméable

• Peut ne pas convenir aux environnements à vibration élevée

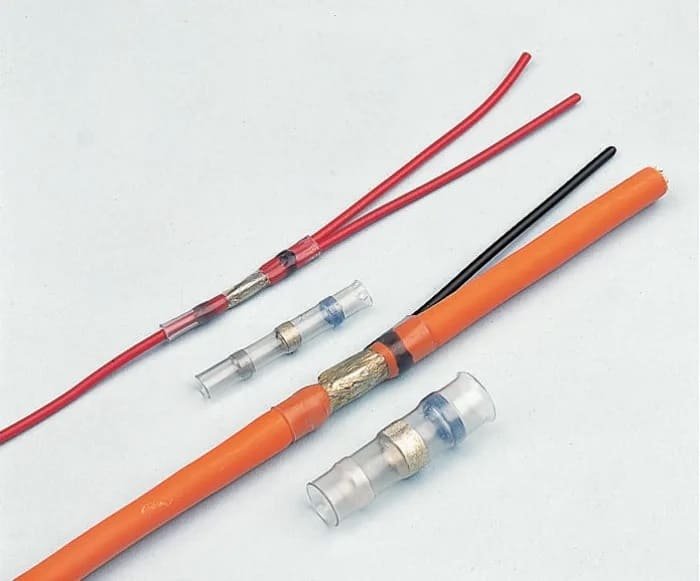

Manches de soudure

Description: Les manches de soudure sont des connecteurs avec une doublure intérieure de soudure qui fond lorsqu'elle est chauffée, Création d'un joint soudé entre les fils. Ils incluent également des tubes à feuilles de chaleur pour l'isolation.

Outils requis:

• Strip-teaseuse

• Gun thermique ou fer à souder

Comment utiliser:

1. Dépuiser l'isolation des extrémités du fil.

2. Faites glisser la manche de soudure sur un fil.

3. Insérer le deuxième fil dans la manche.

4. Appliquer la chaleur sur la manche, Faire fondre la soudure intérieure pour rejoindre les fils.

5. Autoriser la connexion à refroidir et à se solidifier.

Applications: Utilisé dans l'aérospatiale, automobile, et les applications industrielles où la nécessité d'une connexion permanente et robuste.

Avantages:

• Fournit un fort, connexion permanente

• Plus fiable que les épisodes de sertissage dans certains environnements

Désavantages:

• Nécessite des compétences et une expérience

• Pas réutilisable

• Prend du temps

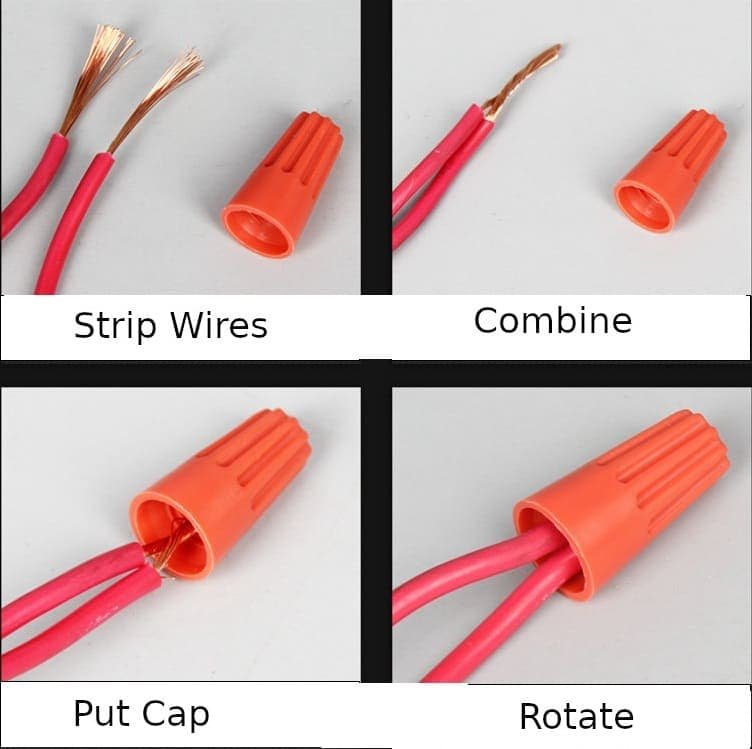

Noix

Description: Les écrous de fil sont des connecteurs à torsion qui sécurissent les fils en tordant le connecteur sur les extrémités dépouillées, couramment utilisé dans le câblage résidentiel.

Outils requis:

• Strip-teaseuse

• Tournevis (pour certains types)

Comment utiliser:

1. Dépuiser l'isolation des extrémités du fil.

2. Tournez les fils ensemble (Facultatif pour certaines applications).

3. Vissez l'écrou du fil sur les fils torsadés, s'assurer que tous les fils sont entièrement à l'intérieur.

Applications: Largement utilisé dans le câblage électrique résidentiel pour connecter plusieurs fils dans les boîtes de jonction.

Avantages:

• Très facile à utiliser

• Pas cher

• Largement disponible

Désavantages:

• Pas adapté aux emplacements extérieurs ou humides à moins que l'étanchéité

• Peut se desserrer au fil du temps s'il n'est pas installé correctement

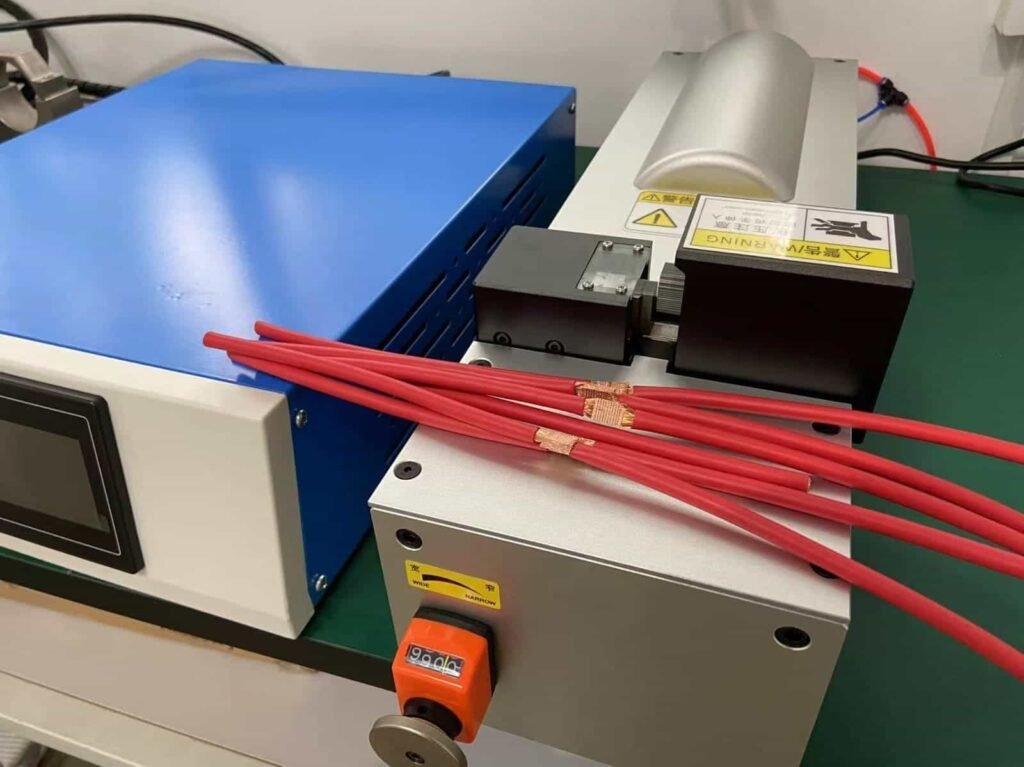

Soudage à ultrasons

Description: Le soudage à ultrasons utilise des vibrations à haute fréquence pour rejoindre des fils sans fondre l'isolation, Créer un fort, connexion propre.

Outils requis:

• Machine de soudage à ultrasons

Comment ça marche:

1. Placer les fils dans la machine à souder.

2. La machine applique des vibrations et une pression ultrasoniques, souder les fils ensemble en générant de la chaleur à l'interface.

Applications: Utilisé dans l'automobile, aérospatial, et fabrication d'électronique pour des connexions fiables.

Avantages:

• Crée un nettoyage, Selon soudure

• Pas de dégâts de chaleur aux zones environnantes

• Processus rapide

Désavantages:

• Nécessite un équipement coûteux

• Pas adapté à tous les types de fils

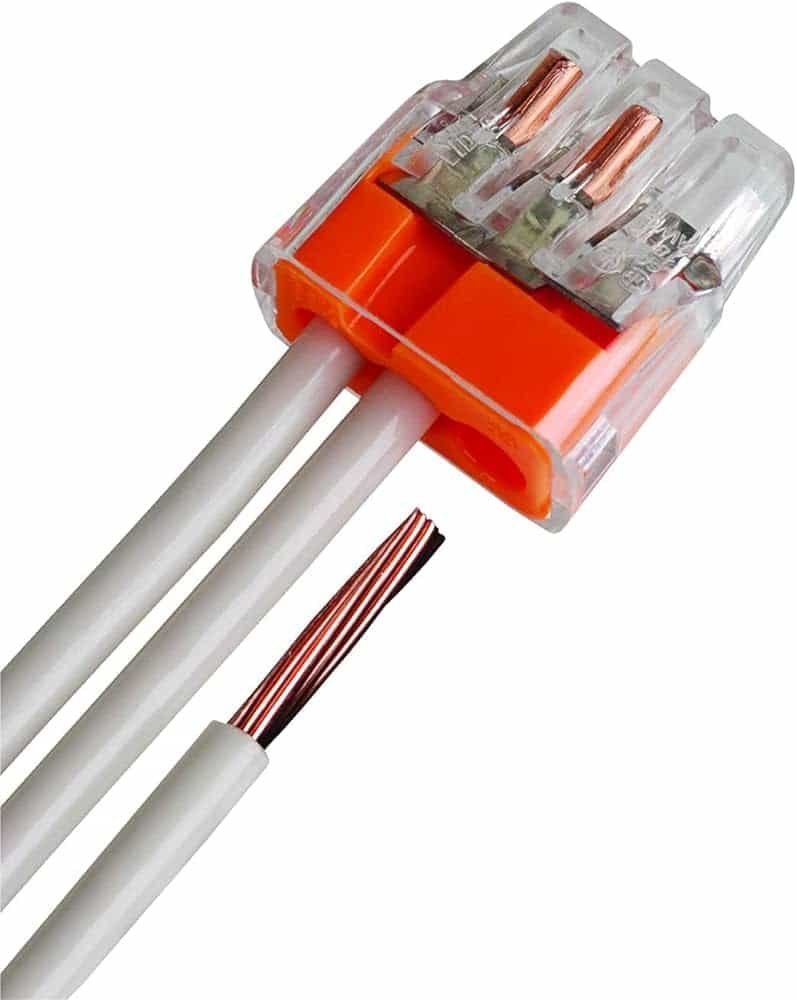

Connecteurs de fil push-in

Description: Les connecteurs de fil push-in permettent aux fils d'être insérés directement dans le connecteur, Souvent avec une coquille claire pour la vérification visuelle.

Outils requis:

• Strip-teaseuse

Comment utiliser:

1. Dépuiser l'isolation des extrémités du fil.

2. Poussez les fils dans le connecteur jusqu'à ce qu'ils se verrouillent en place.

Applications: Utilisé dans le câblage résidentiel, Surtout dans les espaces restreints, comme ils sont compacts.

Avantages:

• Rapide et facile à installer

• Aucune torsion requise

• Vérification visuelle de la connexion

Désavantages:

• Peut ne pas être aussi sécurisé s'il n'est pas installé correctement

• Limité à des jauges de fil spécifiques

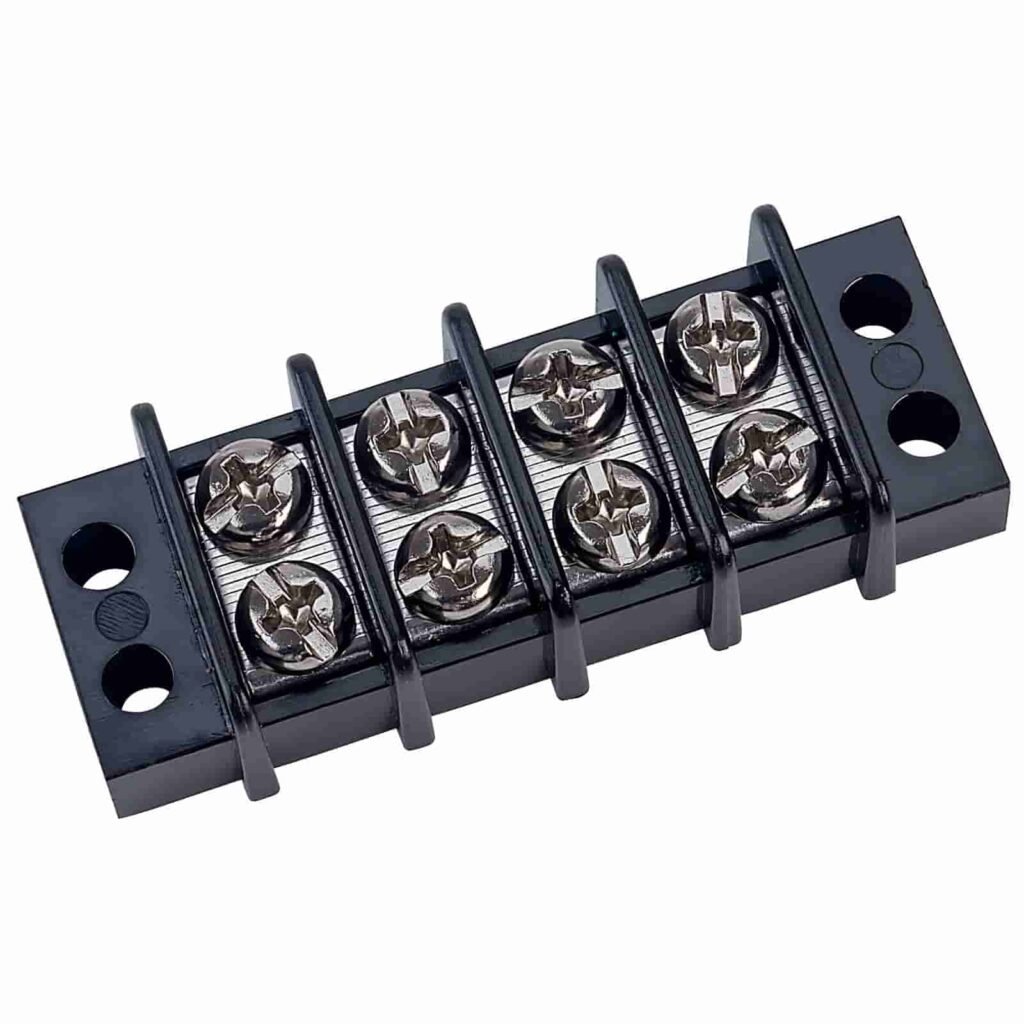

Bornes à vis

Description: Les bornes à vis se trouvent sur des appareils tels que les interrupteurs d'éclairage et les prises, où les fils sont fixés en les faisant boucler autour d'une vis.

Outils requis:

• Strip-teaseuse

• Tournevis

Comment établir la connexion:

1. Dépuiser l'isolation de l'extrémité du fil.

2. Formez une boucle dans le sens horaire avec le fil dépouillé.

3. Accrochez la boucle autour de la borne à vis.

4. Serrez la vis pour fixer le fil.

Applications: Norme dans les installations électriques résidentielles et commerciales.

Avantages:

• Simple et simple

• Facile à déconnecter et à reconnecter

Désavantages:

• Peut se desserrer avec le temps s'il n'est pas resserré correctement

• Pas idéal pour les zones à vibration élevée

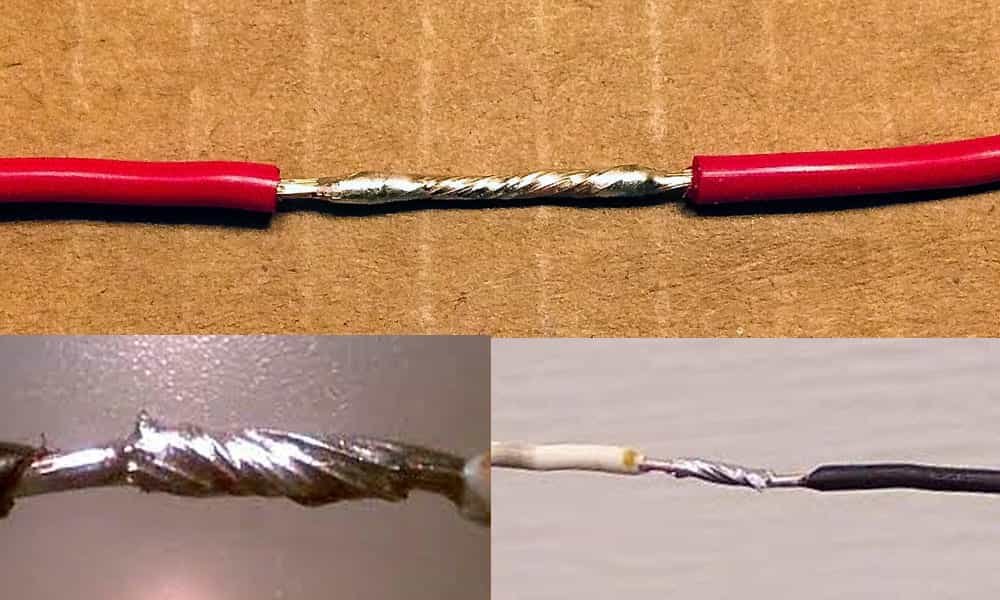

Soudure

Description: La soudure implique la fusion de la soudure pour rejoindre des fils, Création d'une connexion électrique permanente.

Outils et matériaux nécessaires:

• Strip-teaseuse

• Fer à souder

• Souder

• Tubes thermiques (facultatif)

Guide étape par étape:

1. Dépuiser l'isolation des extrémités du fil.

2. Nettoyez les extrémités du fil si nécessaire.

3. Étain le fer à souder en appliquant une petite quantité de soudure à la pointe.

4. Maintenez les fils ensemble et appliquez le fer à souder sur le joint.

5. Appliquer une soudure à l'articulation, lui permettant de circuler autour des fils.

6. Retirez le fer à souder et laissez refroidir l'articulation.

7. Inspecter l'articulation; il devrait être brillant et lisse.

8. Appliquer des tubes thermiques pour l'isolation si nécessaire.

Applications: Utilisé en électronique, automobile, et les demandes requises des connexions permanentes.

Avantages:

• Fort, connexion permanente

• Convient aux environnements à vibration élevée

Désavantages:

• Nécessite des compétences et une pratique

• Prend du temps

• La chaleur peut endommager les composants sensibles

Connecteurs spéciaux

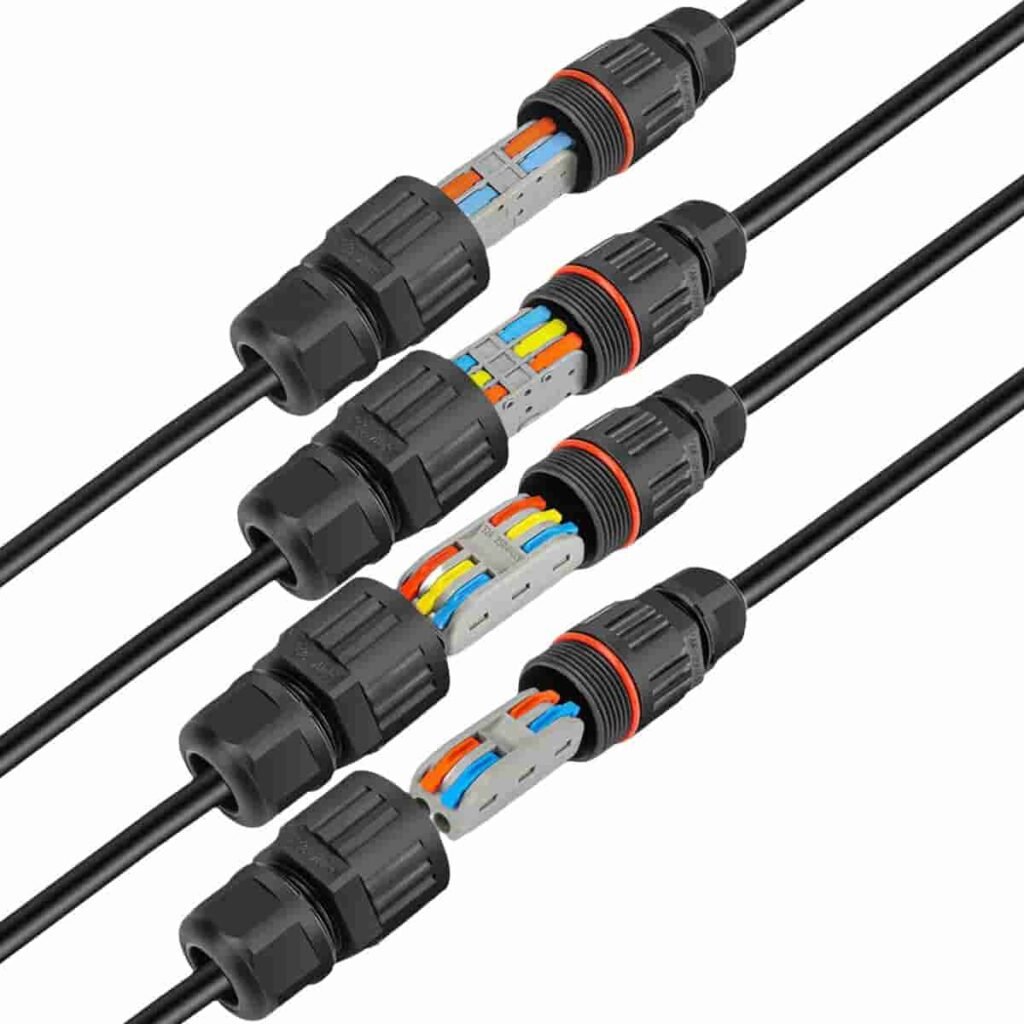

Connecteurs souterrains / imperméables

Description: Ces connecteurs protègent les connexions de fil de l'humidité, surtout pour une utilisation extérieure ou souterraine.

Applications: Systèmes d'arrosage, Éclairage extérieur, systèmes de confinement pour animaux de compagnie.

Avantages:

• Protection imperméable

• Durable dans des environnements sévères

Désavantages:

• Plus cher

• Peut nécessiter des outils spécifiques

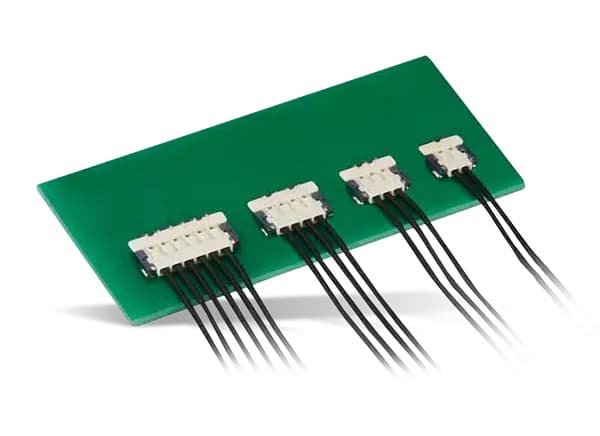

Connecteurs PCB (par exemple., RJ45)

Description: Connecteurs PCB, comme rj45, Connectez des fils aux circuits imprimés, couramment utilisé pour les câbles Ethernet.

Outils requis:

• Outil d'état (pour RJ45)

Comment utiliser (pour RJ45):

1. Dépuisez le câble Ethernet pour exposer les fils.

2. Organiser les fils dans le bon ordre.

3. Insérez les fils dans le connecteur RJ45.

4. Crimpant le connecteur sur le câble.

Applications: Réseautage, télécommunications.

Avantages:

• Standardisé pour des applications spécifiques

• Facile à installer avec des outils appropriés

Désavantages:

• Spécifique à certains câbles et applications

Considérations de sécurité

La sécurité est primordiale lorsque vous travaillez avec des fils électriques. Les considérations clés incluent:

• Éteindre la puissance: Assurez-vous toujours que l'électricité est désactivée avant de travailler, Utilisation d'un testeur de tension sans contact.

• Une bonne isolation: Isoler toutes les connexions pour empêcher les courts-circuits et les chocs.

• Sécuriser les connexions: Les connexions lâches peuvent provoquer des arcs et des incendies; Assurez-vous que toutes les connexions sont serrées.

• Choisissez des méthodes appropriées: Sélectionnez des méthodes basées sur l'environnement, vibration, et les besoins de permanence.

• Consulter les professionnels: Pour des projets complexes ou à haute tension, Embaucher un électricien agréé.

Table de comparaison des méthodes de connexion

Méthode	Outils requis	Applications	Avantages	Désavantages
Splice de sertissage	Strip-teaseuse, outil d'état	Électrique, automobile	Facile, outils minimaux, sécurisé	Pas imperméable, sensible aux vibrations
Manches de soudure	Strip-teaseuse, Gun thermique / fer à souder	Aérospatial, automobile	Fort, permanent	Nécessite des compétences, pas réutilisable
Noix	Strip-teaseuse, tournevis	Câblage résidentiel	Facile, peu coûteux, largement disponible	Pas pour les emplacements humides, peut desserrer
Soudage à ultrasons	Machine de soudage à ultrasons	Automobile, électronique	Faire le ménage, fort, rapide	Équipement coûteux, utilisation limitée
Connecteurs push-in	Strip-teaseuse	Câblage résidentiel	Rapide, pas de torsion, compact	Moins sécurisé s'il est inapproprié, jauge limitée
Bornes à vis	Strip-teaseuse, tournevis	Dispositifs électriques	Simple, reconnecable	Peut desserrer, sensible aux vibrations
Soudure	Strip-teaseuse, fer à souder, souder	Électronique, automobile	Fort, permanent	Vigilant, prend du temps
Connecteurs imperméables	Varie	De plein air, souterrain	Étanche, durable	Cher, spécifique à l'outil
Connecteurs PCB (RJ45)	Outil d'état	Réseautage	Standardisé, Facile avec des outils	Spécifique à l'application

Conclusion

La connexion des câbles et des fils nécessite efficacement la compréhension des différentes méthodes disponibles, des noix de fil simples au soudage ultrasonique avancé. Chaque méthode présente des avantages uniques et est adapté à des applications spécifiques.

En suivant ce guide et en priorisant la sécurité, Vous pouvez assurer des connexions électriques fiables et sécurisées pour vos projets. Reportez-vous aux ressources liées pour plus de détails et à vous attaquer en toute confiance à vos tâches de câblage.
