Descripción

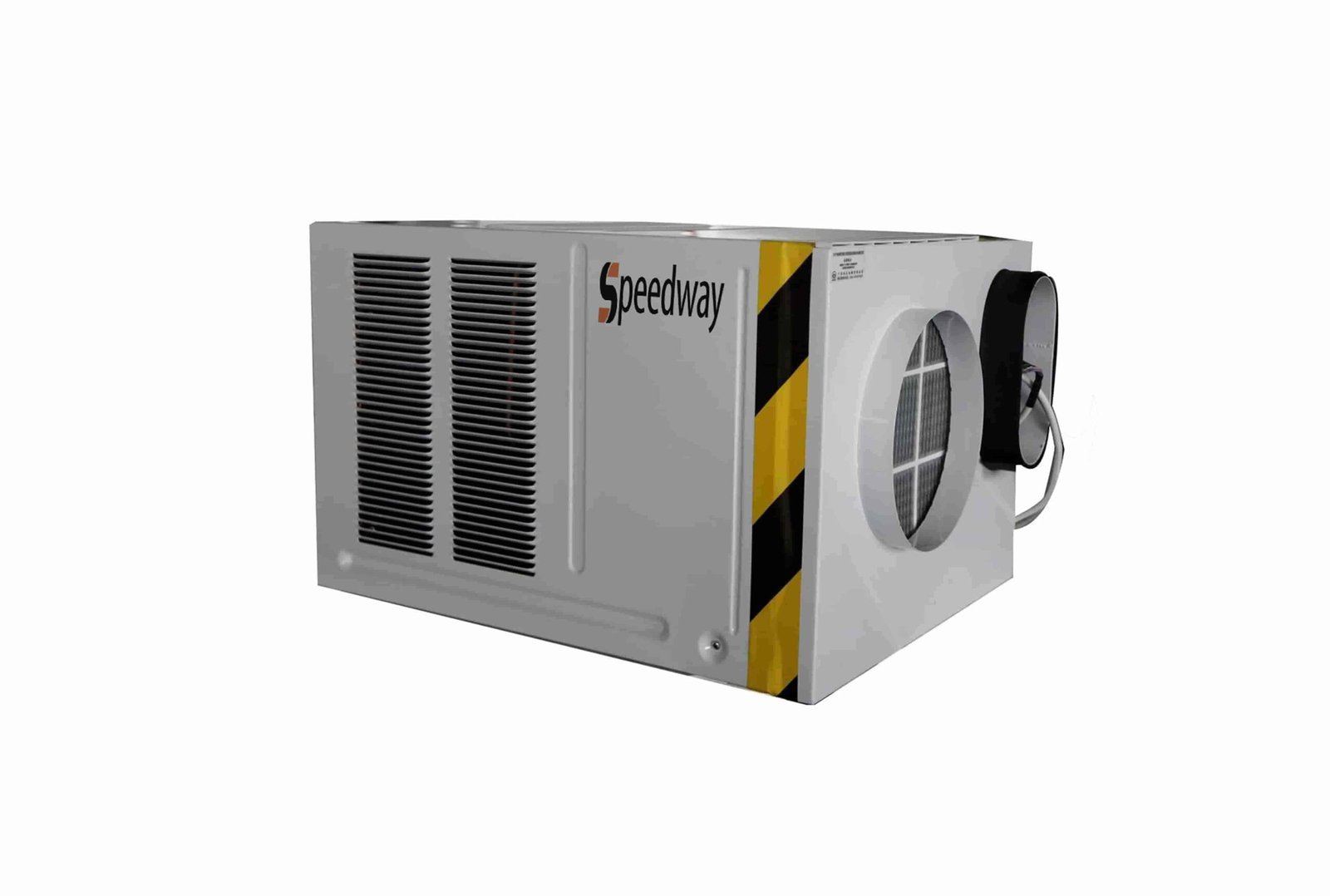

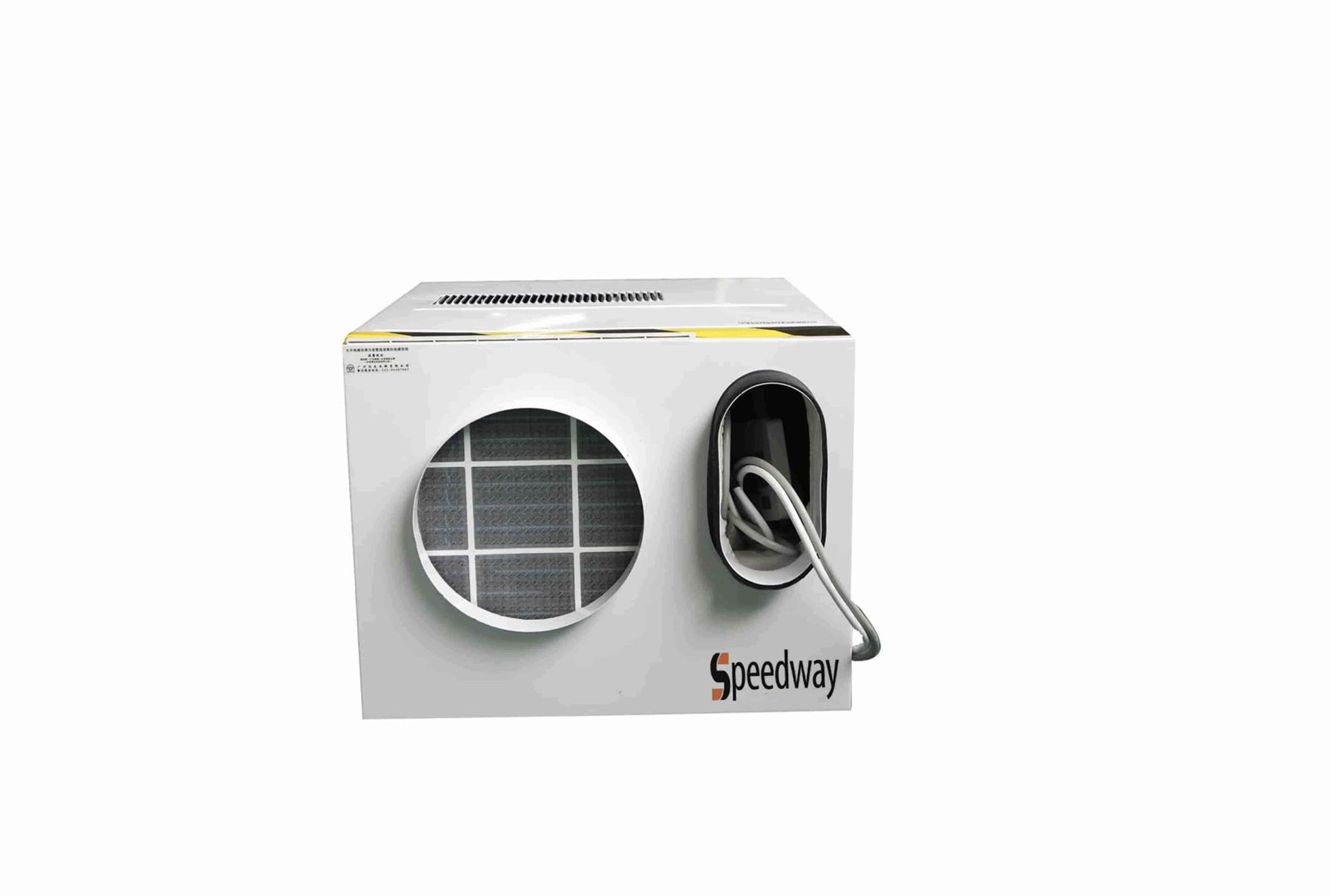

What is Elevator Air Conditioner?
El aire acondicionado del ascensor es un HVACR especial (Calefacción, Ventilación, Aire Acondicionado y Refrigeración) Sistema para uso dentro de cabinas de ascensor.. Se encarga de regular la temperatura., humedad, y calidad del aire dentro del ascensor, ensure a comfortable and pleasant environment.
Estructura del aire acondicionado del ascensor
Estos sistemas están diseñados compactamente para caber dentro del espacio limitado disponible en ejes de ascensor o en la parte superior de las cabañas de ascensor e incorporan características como mecanismos de enfriamiento eficientes., control preciso de la temperatura, regulación de la humedad, etc..
Los aires acondicionados de ascensores desempeñan un papel crucial a la hora de mejorar la experiencia general de conducción y la comodidad de los pasajeros en edificios modernos con estructuras de varios pisos..
Who This is for?
This elevator air conditioner is for Distributors, Instaladores & Project Contractors.
Parámetro del aire acondicionado del ascensor
| Modelo | SW-18(D)NR | SW-25(D)NR | SW-35(D)NR |
|---|---|---|---|
| Capacidad (Caballo de fuerza) | 0.75HP | 1.0HP | 1.5HP |
| Potencia de refrigeración nominal | 1800w | 2500w | 3500w |
| Potencia nominal de entrada de refrigeración | 619w | 825w | 1050w |
| Potencia nominal de entrada de calefacción | 715w | 950w | 1200w |
| Corriente de entrada de refrigeración nominal | 2.8A | 4.6A | 5.5A |
| Corriente nominal de entrada de calefacción | 3A | 4.8A | 6.0A |
| Potencia de entrada máxima | 920w | 1270w | 1640w |
| Volumen de aire | 330 m3/hora | 410 m3/hora | 520 m3/hora |
| Fuente de alimentación | 220V 50/60 Hz | 220V 50/60 Hz | 220V 50/60 Hz |
| Refrigerante | R410A | R410A | R410A |
| Peso del refrigerante | 0.32kg | 0.65kg | 0.9kg |
| Tipo de compresor | Rotativo de alta eficiencia | Rotativo de alta eficiencia | Rotativo de alta eficiencia |
| Marca del compresor | GMCC / panasonic | GMCC / panasonic | GMCC / panasonic |
| Manera de control | Automático de microcomputadora | Automático de microcomputadora | Automático de microcomputadora |
| Drenaje | No need | No need | No need |
| Grado IP | IPX4 | IPX4 | IPX4 |
| Dimensión de entrada de aire | 300 X (50 o 100)milímetro | 300 X (50 o 100)milímetro | 300 X (50 o 100)milímetro |
| Dimensión de salida de aire de retorno | 300 X (50 o 100)milímetro | 300 X (50 o 100)milímetro | 300 X (50 o 100)milímetro |
| Peso neto | 33kg | 34kg | 38kg |
| Ruido dB(A) | ≤42 | ≤45 | ≤50 |
| Dimensión neta | 420X380X335mm | 560X495X385mm | 570×460×400mm |
| Dimensión del paquete | 450X410X355 mm | 600X530x420 mm | 605X480x430 mm |
| Peso de carga | ≤800Kg | ≤1350kg | ≥1350 kilos |
| Temperatura ambiente | ≤43°C | ≤43°C | ≤43°C |
| Garantía | 24 meses | 24 meses | 24 meses |
Parámetro del aire acondicionado del ascensor
Installation Kits
Elevator Air Conditioner Classification
El aire acondicionado de ascensor se puede clasificar según varios criterios.:
Ubicación de la instalación
1.En cabina
Significa sistema dividido, Constan de unidades interiores y exteriores separadas., Con la unidad interior instalada dentro de la cabina del elevador y la unidad exterior colocada en una ubicación fija fuera del eje del ascensor, para proporcionar refrigeración localizada a los pasajeros.
2.En la parte superior
Medio sistema monobloque, Aire acondicionados montados en la parte superior de la cabina del elevador o dentro del eje del ascensor, Ofreciendo refrigeración centralizada para múltiples cabinas..
Combinado todos los componentes., compresor incluido, condensador, evaporador,etc en una unidad monobloque.
Capacidad de enfriamiento
1.Zona única
Enfriar una sola cabina de ascensor.
2.Multizona
Enfríe varias cabinas de ascensor simultáneamente, Normalmente se utiliza en edificios con mucho tráfico de ascensores..
Característica Tecnológica
1.Básico
Modelos básicos con funciones esenciales de refrigeración y control de temperatura..
2.Avanzado
Incorporar funciones adicionales como regulación de humedad, filtración de aire, monitor remoto, e integración inteligente con sistemas de gestión de edificios.
Calificación de eficiencia energética
1.Eficiencia estándar
Ofrezca funciones básicas de ahorro de energía y calificaciones de eficiencia moderadas..
2.Alta eficiencia
Con tecnología avanzada de ahorro de energía., como compresor inversor y control inteligente, para maximizar la eficiencia y reducir el consumo de energía.
Aplicación especial
1.Baja capacidad
Se utiliza para ascensores con espacio libre superior limitado..
2.Alta capacidad
Puede manejar cabinas de ascensores más grandes o edificios con un tráfico de ascensores excepcionalmente alto..
————Cómo seleccionar el aire acondicionado correcto del elevador?————
1. Cabin Loading Weight
This will help to choose correct cooling capacity for the air conditioner.
Basic loading weight selection: 0.75HP ＜800kg, 1.0HP ＜1,350kg, 1.5HP ＞1,350kg.
2. Revisar la condición ambiental
Las regiones con climas cálidos y húmedos pueden requerir aire acondicionado con función mejorada de control de humedad y enfriamiento..
Por ejemplo: If you install outside the building or tropical area (＞+45°C ambient temp), please use bigger HP air conditioner. If ambient humidity level is ＞90%, same solution.
3. Considere la ubicación de instalación
Decide whether the air conditioner will install inside the elevator cabin or on top of the elevator cabin or within the shaft.
Elija un diseño que se adapte al espacio y la instalación disponibles.
4. Evaluar la eficiencia energética
Busque aire acondicionado con altas calificaciones de eficiencia energética para minimizar los costos de operación y el impacto ambiental.. Considere características como el compresor inversor, modo de ahorro de energía, y control inteligente.
Elevator Air Circulation Diagram
Elevator Air Inlet and Outlet
5. Nivel de ruido
Elija aire acondicionado con bajo nivel de ruido para garantizar una experiencia de conducción silenciosa y cómoda para los pasajeros.. Los modelos de bajo ruido son muy importantes para edificios con residentes sensibles o regulaciones de ruido.
6. Evaluar costos y presupuesto
Compare el costo inicial, gastos de instalación, y costos operativos a largo plazo de diferentes modelos de aire acondicionado. Equilibre la inversión inicial con ahorros potenciales de energía y beneficios de rendimiento durante la vida útil del sistema.
————Videos————
Elevator Air Conditioner Installation
Elevator Air Conditioner Timing Way
————Preguntas frecuentes————
Q1: ¿Son los aires acondicionados de ascensor adecuados para todo tipo de ascensores??
No exactamente.
Elevator air conditioners can suit various elevators, incluyendo ascensores de pasajeros, ascensores de carga, y ascensores de servicio.
Pero es fundamental elegir una unidad que cumpla con los requisitos de su sistema de ascensor..
Q2: Can install elevator air conditioners in existing elevator systems?
Sí!
But you should consider many factors such as available space, consumo electrico, estructura, etc..
You can consult our salesman to assess the suitability of using the air conditioner into your existing elevator.
Q3: ¿Cuáles son los requisitos de energía para los aires acondicionados de ascensores??
Los aires acondicionados de ascensor requieren una fuente de alimentación dedicada para funcionar de forma eficaz, normally 220V 50/60Hz.
The power requirements differ on factors such as cooling capacity, Voltaje, and system.
You should ensure the electrical infrastructure supporting the elevator system which can afford the power demands of air conditioner without overloading the circuitry or compromising safety.
Q4: ¿Los aires acondicionados de los ascensores afectan la capacidad de carga de los ascensores??
Casi puedo ignorar.
Porque los aires acondicionados de ascensor son ligeros y compactos para minimizar su impacto en la capacidad de carga de los ascensores..
Sin embargo, Es crucial considerar el peso adicional del aire acondicionado durante la instalación y tenerlo en cuenta en los cálculos de capacidad de carga del ascensor..
Q5: ¿Son ruidosos los aires acondicionados de los ascensores??
No.
El nivel de ruido puede variar dependiendo de factores como el diseño del aire acondicionado., ubicación de la instalación, práctica de mantenimiento, etc..
Nuestros aires acondicionados para ascensores cuentan con tecnología de reducción de ruido y características de amortiguación de sonido para garantizar una experiencia de conducción silenciosa y cómoda para los pasajeros..
Q6: ¿Son seguros los aires acondicionados de ascensor para su uso en espacios cerrados??
Sí, Nuestros aires acondicionados para ascensores pueden cumplir estrictos estándares y regulaciones de seguridad que rigen su uso en espacios cerrados, como cabinas de ascensores..
Deben pasar rigurosas pruebas para garantizar el cumplimiento de la seguridad eléctrica., protección contra incendios, y estándares de salud ambiental para garantizar una operación segura para los pasajeros.
P7: Does elevator air conditioner need to drain the condensing water?
No need.
The condensing water will evaporate and disappear at all.
