Formas de conexión de cable y cable

Conectar correctamente los cables y cables es esencial para garantizar la seguridad y la eficiencia del sistema de refrigeración, y también otros sistemas eléctricos. Si está trabajando en un proyecto de bricolaje, reparación de electrodomésticos, o instalar nuevo cableado eléctrico, Comprender los diversos métodos para conectar cables y cables es crucial.

Esta guía proporciona una descripción general de las formas más comunes de hacer estas conexiones., incluyendo sus aplicaciones, ventajas, y desventajas.

Al final, Sabrá cómo elegir el método de conexión correcto para sus necesidades específicas.

Métodos comunes para conectar cables y cables

Empalme de enjuague

Descripción: Un empalme de engarzamiento es un conector que une dos cables al comprimir el conector sobre los cables, Creación de una conexión eléctrica segura. Es un método simple y ampliamente utilizado.

Herramientas requeridas:

• Stripper de alambre

• Herramienta

Cómo usar:

1. Detire el aislamiento de los extremos de los cables a unir.

2. Inserte los cables en el conector de empalme de enjuague.

3. Use la herramienta de enggir para comprimir el conector en los cables, Asegurar una conexión estrecha.

Aplicaciones: Comúnmente utilizado en instalaciones eléctricas, cableado automotriz, y otras configuraciones donde necesita una conexión confiable y rápida.

Ventajas:

• Fácil de usar

• Requiere herramientas mínimas

• Proporciona una conexión segura

Desventajas:

• No impermeable

• Puede no ser adecuado para entornos de alta vibración

Mangas de soldadura

Descripción: Las mangas de soldadura son conectores con un revestimiento interno de soldadura que se derrite cuando se calienta, creando una articulación soldada entre cables. También incluyen tubos de shrink de calor para aislamiento.

Herramientas requeridas:

• Stripper de alambre

• Pistola de calor o soldador

Cómo usar:

1. Detire el aislamiento de los extremos del alambre.

2. Deslice la manga de soldadura sobre un cable.

3. Inserte el segundo cable en la manga.

4. Aplicar calor a la manga, derritiendo la soldadura interna para unirse a los cables.

5. Permita que la conexión se enfríe y se solidifique.

Aplicaciones: Utilizado en aeroespacial, automotor, y aplicaciones industriales donde necesitan una conexión permanente y robusta.

Ventajas:

• Proporciona un fuerte, conexión permanente

• Más confiables que los empalmes en ciertos entornos

Desventajas:

• Requiere habilidad y experiencia

• No reutilizable

• Pérdida de tiempo

Tuercas de alambre

Descripción: Las tuercas de alambre son conectores torcidos que aseguran los cables girando el conector sobre los extremos despojados, comúnmente utilizado en cableado residencial.

Herramientas requeridas:

• Stripper de alambre

• Destornillador (para algunos tipos)

Cómo usar:

1. Detire el aislamiento de los extremos del alambre.

2. Gira los cables juntos (opcional para algunas aplicaciones).

3. Atornille la tuerca de alambre sobre los cables retorcidos, Asegurar que todos los cables estén completamente dentro.

Aplicaciones: Ampliamente utilizado en cableado eléctrico residencial para conectar múltiples cables en cajas de unión.

Ventajas:

• Muy fácil de usar

• No caro

• Ampliamente disponible

Desventajas:

• No es adecuado para ubicaciones al aire libre o húmedas a menos que sean impermeables

• Puede aflojar con el tiempo si no se instala correctamente

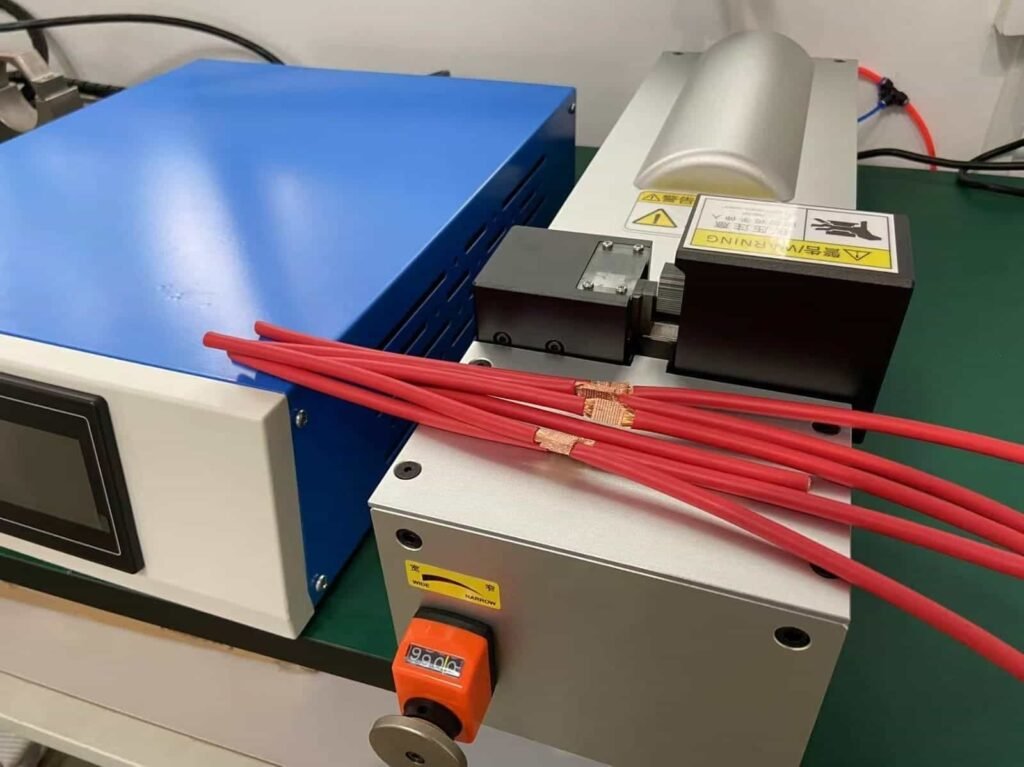

Soldadura ultrasónica

Descripción: La soldadura ultrasónica utiliza vibraciones de alta frecuencia para unir cables sin derretir el aislamiento, Creando un fuerte, conexión limpia.

Herramientas requeridas:

• Máquina de soldadura ultrasónica

Cómo funciona:

1. Coloque los cables en la máquina de soldadura.

2. La máquina aplica vibraciones y presión ultrasónicas, soldar los cables juntos generando calor en la interfaz.

Aplicaciones: Utilizado en automotriz, aeroespacial, y fabricación electrónica para conexiones confiables.

Ventajas:

• Crea una limpieza, soldadura

• Sin daños por calor en las áreas circundantes

• Proceso rápido

Desventajas:

• Requiere equipo costoso

• No es adecuado para todos los tipos de cables

Conectores de alambre de empuje

Descripción: Los conectores de alambre de empuje permiten que los cables se inserten directamente en el conector, a menudo con un caparazón transparente para la verificación visual.

Herramientas requeridas:

• Stripper de alambre

Cómo usar:

1. Detire el aislamiento de los extremos del alambre.

2. Empuje los cables hacia el conector hasta que se bloqueen en su lugar.

Aplicaciones: Utilizado en el cableado residencial, Especialmente en espacios apretados, Como son compactos.

Ventajas:

• Rápido y fácil de instalar

• No se requiere torsión

• Verificación visual de la conexión

Desventajas:

• Puede no ser tan seguro si no está instalado correctamente

• Limitado a medidores de alambre específicos

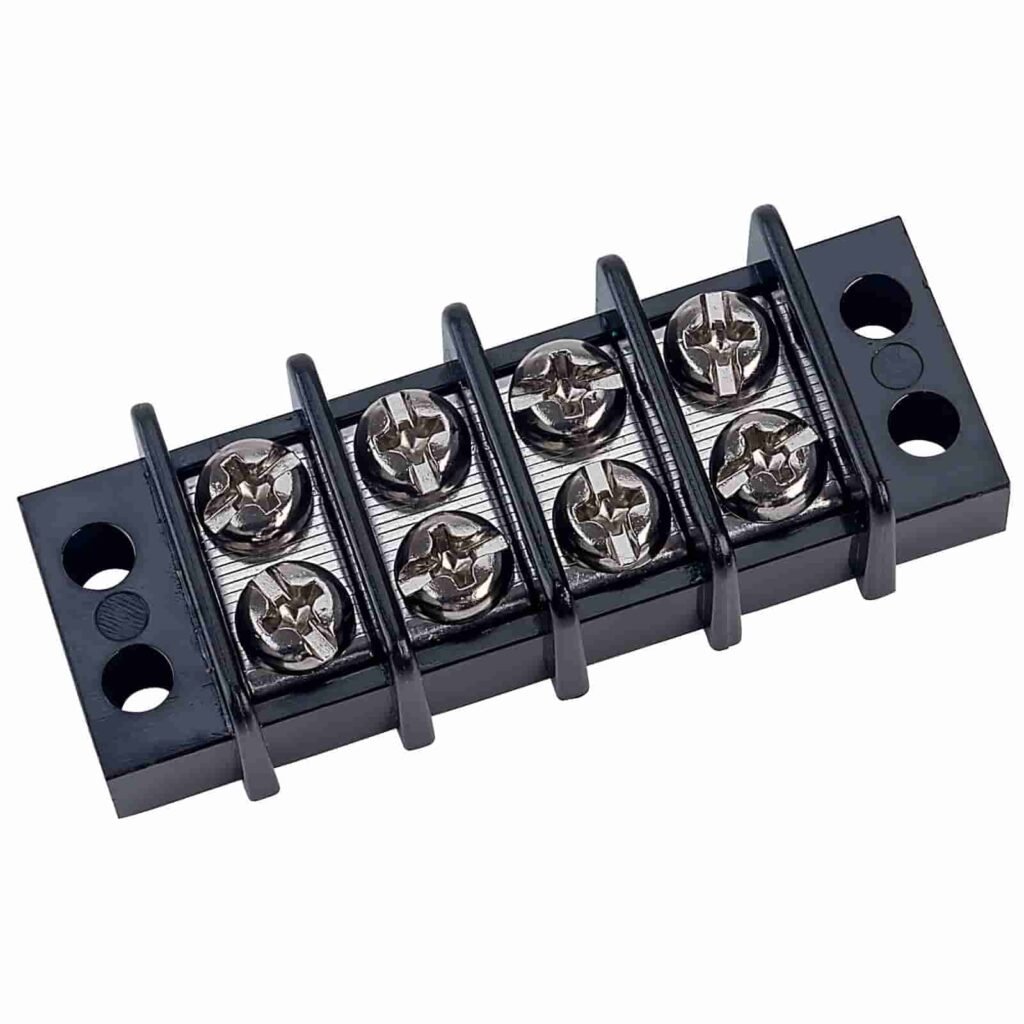

Terminales de tornillo

Descripción: Los terminales de tornillo se encuentran en dispositivos como interruptores de luz y salidas, Donde los cables se aseguran enrollarlos alrededor de un tornillo.

Herramientas requeridas:

• Stripper de alambre

• Destornillador

Cómo hacer la conexión:

1. Detire el aislamiento del extremo del cable.

2. Formar un bucle en el sentido de las agujas del reloj con el cable despojado.

3. Enganchar el bucle alrededor de la terminal del tornillo.

4. Apriete el tornillo para asegurar el cable.

Aplicaciones: Estándar en instalaciones eléctricas residenciales y comerciales.

Ventajas:

• Simple y directo

• Fácil de desconectar y volver a conectar

Desventajas:

• Puede aflojar con el tiempo si no se aprieta correctamente

• No es ideal para áreas de alta vibración

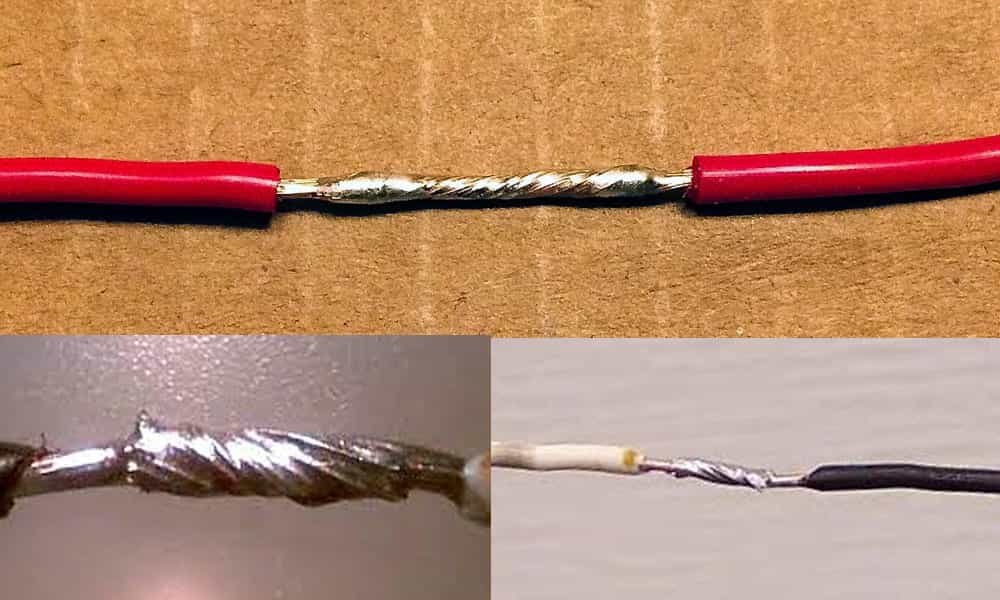

Soldadura

Descripción: La soldadura implica derretir soldadura para unir cables, Creación de una conexión eléctrica permanente.

Herramientas y materiales necesarios:

• Stripper de alambre

• Soldador

• Soldar

• Tubería de retiro del calor (opcional)

Guía paso a paso:

1. Detire el aislamiento de los extremos del alambre.

2. Limpie los extremos de alambre si es necesario.

3. Lata el soldador aplicando una pequeña cantidad de soldadura a la punta.

4. Mantenga los cables juntos y aplique el soldador a la articulación.

5. Aplicar soldadura a la articulación, permitiendo que fluya alrededor de los cables.

6. Retire el soldador y deje que la articulación se enfríe.

7. Inspeccionar la articulación; Debe ser brillante y suave.

8. Aplique tubos de retiro de calor para el aislamiento si es necesario.

Aplicaciones: Utilizado en electrónica, automotor, y las aplicaciones requerían conexiones permanentes.

Ventajas:

• Fuerte, conexión permanente

• Adecuado para entornos de alta vibración

Desventajas:

• Requiere habilidad y práctica

• Pérdida de tiempo

• El calor puede dañar los componentes sensibles

Conectores especiales

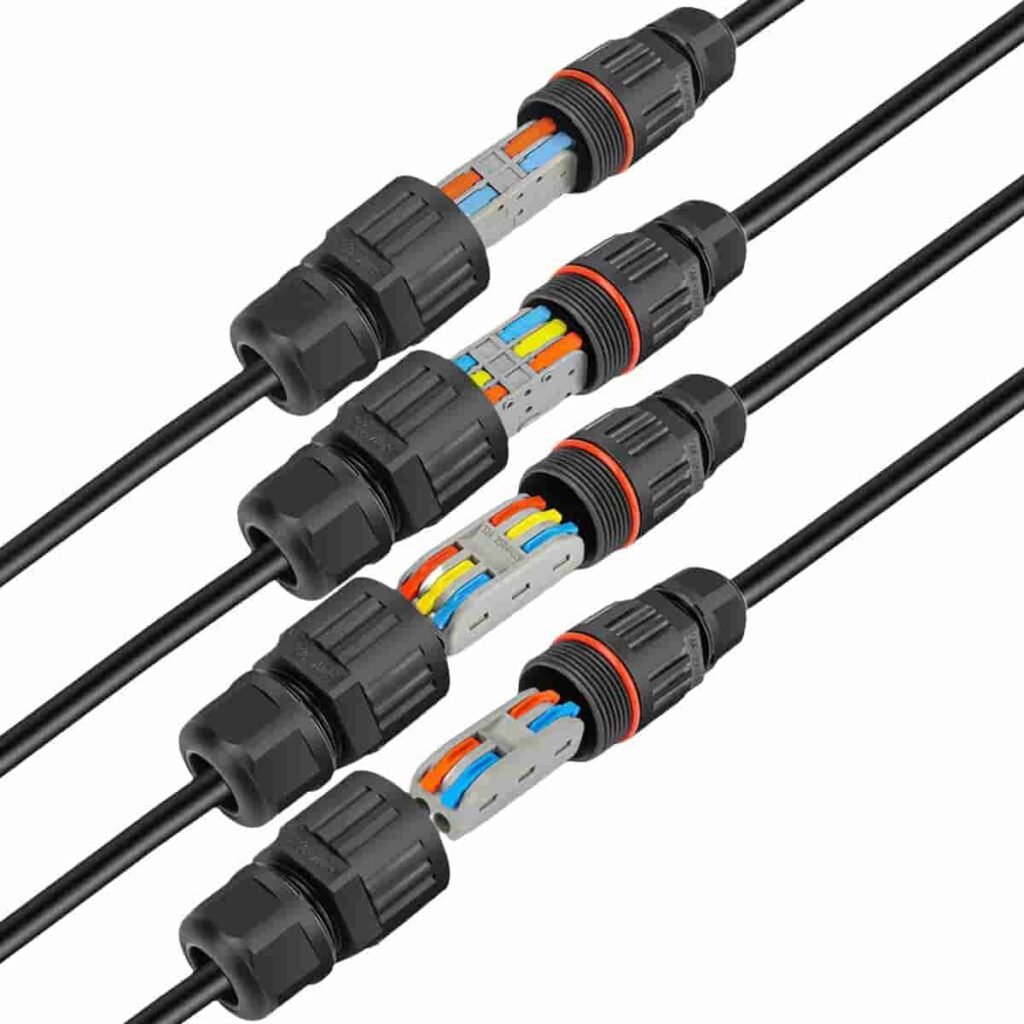

Conectores subterráneos/impermeables

Descripción: Estos conectores protegen las conexiones del cable de la humedad, especialmente para uso al aire libre o subterráneo.

Aplicaciones: Sistemas de rociadores, iluminación al aire libre, Sistemas de contención de mascotas.

Ventajas:

• Protección impermeable

• Duradero en entornos hostiles

Desventajas:

• Más caro

• Puede requerir herramientas específicas

Conectores de PCB (p.ej., RJ45)

Descripción: Conectores de PCB, Como RJ45, Conecte los cables a las placas de circuito impreso, comúnmente utilizado para cables Ethernet.

Herramientas requeridas:

• Herramienta (para RJ45)

Cómo usar (para RJ45):

1. Desplárese con el cable Ethernet para exponer los cables.

2. Organizar los cables en el orden correcto.

3. Inserte los cables en el conector RJ45.

4. Agarra el conector sobre el cable.

Aplicaciones: Networking, telecomunicaciones.

Ventajas:

• Estandarizado para aplicaciones específicas

• Fácil de instalar con las herramientas adecuadas

Desventajas:

• Específico para ciertos cables y aplicaciones

Consideraciones de seguridad

La seguridad es primordial cuando se trabaja con cables eléctricos. Las consideraciones clave incluyen:

• Apague el poder: Siempre asegúrese de que la energía esté apagada antes de trabajar, Usando un probador de voltaje sin contacto.

• Aislamiento adecuado: Aislar todas las conexiones para evitar cortocircuitos y choques.

• Asegurar conexiones: Las conexiones sueltas pueden causar arcos y incendios; Asegúrese de que todas las conexiones estén apretadas.

• Elija los métodos apropiados: Seleccionar métodos basados ​​en el entorno, vibración, y necesidades de permanencia.

• Consultar a profesionales: Para proyectos complejos o de alto voltaje, contratar a un electricista con licencia.

Tabla de comparación de métodos de conexión

Método	Herramientas requeridas	Aplicaciones	Ventajas	Desventajas
Empalme de enjuague	Stripper de alambre, herramienta	Eléctrico, automotor	Fácil, herramientas mínimas, seguro	No impermeable, sensible a la vibración
Mangas de soldadura	Stripper de alambre, pistola de calor/soldador	Aeroespacial, automotor	Fuerte, permanente	Requiere habilidad, no reutilizable
Tuercas de alambre	Stripper de alambre, destornillador	Cableado residencial	Fácil, barato, ampliamente disponible	No para ubicaciones húmedas, puede aflojar
Soldadura ultrasónica	Máquina de soldadura ultrasónica	Automotor, electrónica	Limpio, fuerte, rápido	Equipo costoso, Uso limitado
Conectores de empuje	Stripper de alambre	Cableado residencial	Rápido, Sin torcer, compacto	Menos seguro si es incorrecto, limitado
Terminales de tornillo	Stripper de alambre, destornillador	Dispositivos eléctricos	Simple, reconectable	Puede aflojar, sensible a la vibración
Soldadura	Stripper de alambre, soldador, soldar	Electrónica, automotor	Fuerte, permanente	Intensivo, pérdida de tiempo
Conectores impermeables	Varía	Exterior, subterráneo	Impermeable, durable	Caro, específico de la herramienta
Conectores de PCB (RJ45)	Herramienta	Networking	Estandarizado, Fácil con herramientas	Específico

Conclusión

Conectar cables y cables requiere efectivamente comprender los diversos métodos disponibles, Desde tuercas de alambre simples hasta soldadura ultrasónica avanzada. Cada método tiene ventajas únicas y se adapta a aplicaciones específicas.

Siguiendo esta guía y priorizando la seguridad, Puede garantizar conexiones eléctricas confiables y seguras para sus proyectos.. Consulte los recursos vinculados para obtener más detalles y aborde con confianza sus tareas de cableado.
