Moderne Kreuzfahrtschiffe, die durch die riesigen Ozeane navigieren, sind wie fahrende „Küstenstädte“.,„Und eine der Kernkomponenten, die den Betrieb dieser riesigen Einheit unterstützen, ist das unter den Decks verborgene Kühlraumsystem.
Es ist nicht nur die Lebensader für die tägliche Ernährung tausender Passagiere, Es muss aber auch bei Erschütterungen eine präzise Funktionalität gewährleisten, Salzkorrosion, und extreme Wetterbedingungen.
Das Kreuzfahrtschiff kalter Raum Das System verbindet Wissenschaft und Technik nahtlos, stillschweigend den harten Herausforderungen des Meeres standhalten, es zu einem Unsichtbaren machen „Niedertemperaturrevolution“ in der modernen maritimen Technologie.

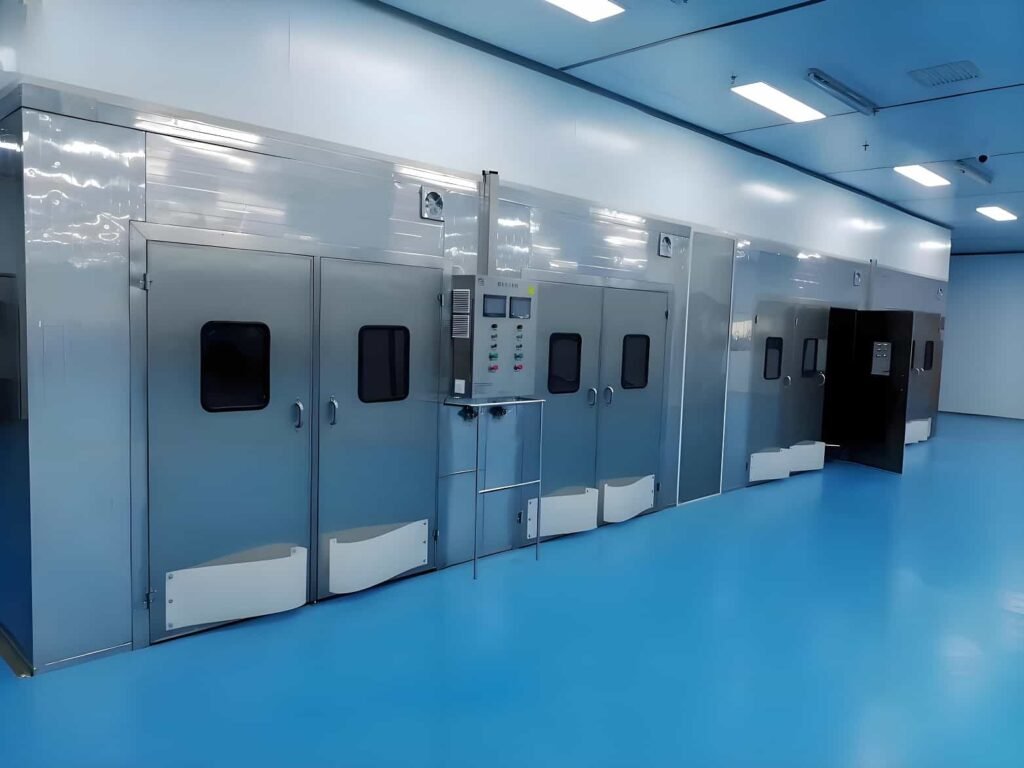

Einzigartige Merkmale des Kühlraums eines Kreuzfahrtschiffes
Dynamische Stabilität
Kreuzfahrtschiff Kühlraumsystem muss unter Bedingungen wie dem Schaukeln des Schiffes eine konstante Temperatur aufrechterhalten (bis 15°), Salznebelkorrosion (Salzkonzentration ≥3 %), und extreme Temperaturschwankungen (ein Temperaturunterschied von über 60°C zwischen tropischen und polaren Regionen).
Langfristige Selbstversorgung
Für transozeanische Reisen, Lebensmittel müssen länger gelagert werden 30 Tage. Zum Beispiel, Gefrorenes Fleisch muss bei -22 °C aufbewahrt werden, und gekühltes Obst und Gemüse muss bei 0-4°C aufbewahrt werden 90% Feuchtigkeit, hohe Anforderungen an die Stabilität der Ausrüstung stellen.
Abhängigkeit von Schiffsgeneratoren
Energieverbrauch der kalter Raum Systemkonten 10%-15% des gesamten Schiffsstroms. Es konkurriert um Ressourcen mit dem Antriebssystem und dem Bedarf an Passagierkabinen. Wenn der Hauptgenerator ausfällt, Die Notstromversorgung kann nur das Kühlraumsystem unterstützen 4-6 Std..
Priorität der energiesparenden Technologie
Verwenden Sie Inverter-Kompressoren (speichern 50% Energie) und Wärmerückgewinnungssysteme (Abwärme zur Warmwasserbereitung wiederverwenden), Reduzierung des täglichen Kraftstoffverbrauchs um 200-300 Liter.
Genauigkeit der Bestandsvorhersage
KI-Algorithmen analysieren Faktoren wie die Nationalität der Passagiere und saisonale Routen (z.B., Die Nachfrage nach Meeresfrüchten ist 30% höher auf Alaska-Strecken), Erreichen einer Beschaffungsfehlerquote von weniger als 5%.
Hochwertige Aufbewahrungsmöglichkeiten für Lebensmittel
Erstklassige Kreuzfahrtlinien (z.B., Silver Sea Kreuzfahrten) verfügen über eine Lagerung bei extrem niedrigen Temperaturen bei -30 °C für die Konservierung von Rotem Thun und Weinkeller mit konstanter Luftfeuchtigkeit bei 12 °C für die Lagerung von Burgunderweinen, Dies ist zu einem zentralen Verkaufsargument für die Gewinnung vermögender Kunden geworden.
Designherausforderungen und adaptive Lösungen für Kühlräume auf Kreuzfahrtschiffen
1. Optimaler Platz und Layout: So maximieren Sie die Nutzung des begrenzten Kabinenraums auf Schiffen?
Herausforderung: Kreuzfahrtschiff kalter Raum muss Lebensmittel für Tausende von Passagieren auf kompaktem Raum aufbewahren, close to kitchens and deck supply ports to shorten transport paths. Traditional horizontal cold room takes up lots of space, competing with other ship functions (such as passenger cabins and entertainment facilities).
SOLUTION:
Vertical Layered Design: Use multi-layer shelving system (Typischerweise 3-4 Lagen, with heights of 1.8-2.2 Meter) to maximize vertical space in the cabin.
Modular Cold Room Units: Prefabricated cold room modules (standard size: 6m×3m×3m) can be flexibly assembled to fit various ship types. Carnival Cruise’s modular cold room supports quick temperature zone changes (z.B., convert a 4°C cold room unit to -18°C frozen storage) to respond to changes in route demands.
Intelligent Flow Planning: Cold room connect to the kitchen and deck loading/unloading ports via electric conveyor belts (Geschwindigkeit: 0.5m/s, load: 500kg per trip), increase transport efficiency by 300% and reduce the frequency of door openings (cutting energy consumption by 15%).
2. Corrosion and Seismic Design: Withstand the Harsh Marine Environment
Herausforderung: High salt mist environments cause rapid corrosion of metal components, shorten the lifespan of cold room units. The ship’s rocking (with a roll angle of up to 15° and pitch of 5°) can cause cargo displacement and pipe ruptures.
SOLUTION:
A) Corrosion-Resistant Materials
Kühlraum-Panel: 316L stainless steel (mit 2.5% molybdenum) offers 3 times better resistance to salt mist corrosion compared to 304 Edelstahl.
Internal Shelves: Hot-dip galvanized steel (with a zinc layer thickness ≥85μm), with salt mist testing endurance exceeding 1,000 Std..
Sealing Materials: Fluoroelastomer Tür seals (temperature range -40°C ~ 200°C), offering 50% better aging resistance than ordinary rubber.
B) Anti-Vibration and Anti-Displacement Technology
Gravity Lock Shelves: Regale verfügen über elektromagnetische Schlösser (Automatische Verriegelung bei Stromausfall), hält Querbeschleunigungen von 0,3 g stand (entspricht der Trägheitskraft des Schiffes, das um 15° schwankt).
Flexible Pipeline-Verbindungen: Kupferkältemittelrohre verwenden Wellrohrkonstruktionen (Ausdehnung von ±15mm) mit elastischen Halterungen (Dämpfungskoeffizient 0.7) um das Risiko von Leckagen aufgrund von Schiffsvibrationen zu verringern.
Anti-Rutsch-Bodenbehandlung: Der Kühlraumboden ist mit einer rutschfesten Polyurethan-Beschichtung versehen (Reibungskoeffizient ≥ 0,6) und eingebettet in Führungsrillen aus Aluminiumlegierung (Abstand 1,2 m) zur Sicherung von Frachtpaletten.
3. Effiziente Isolier- und Dichtungstechnik: Bekämpfen Sie Kaltluftverlust und erhöhten Energieverbrauch
Herausforderung: Der Temperaturunterschied zwischen innen und außen kalter Raum Das Gerät auf einem Kreuzfahrtschiff kann 50 °C erreichen (z.B., Außentemperatur von 35°C in tropischen Meeren, mit einer Innentemperatur von -15°C), Dadurch reichen herkömmliche Dämmstoffe nicht mehr aus, um den Energiesparbedarf zu decken. Häufige Türbetätigungen führen zu Kaltluftverlust, den Energieverbrauch weiter erhöhen.
SOLUTION:
Vakuumisolationspaneele (VIP): Bestehend aus Glasfaserkernmaterial und Barrierefolien aus Aluminiumfolie, mit einer Dicke von nur 50 mm und einer Wärmeleitfähigkeit ≤0,005 W/(m•K), offering 4 Mal die Isolationseffizienz von herkömmlichem Polyurethanschaum: 0.02W/(m•K).
A) Luftdichte Türsysteme
Schnell schließende Luftschleusentüren: Pneumatisch angetrieben (Schließzeit: 0.5 Sekunden), mit beheizten Streifen um die Türspalte (40°C einhalten) um Vereisung zu verhindern. Der Kaltluftverlust pro Türöffnung wird um reduziert 70%.
Doppeltürige Übergangskammern: Eine Übergangskammer (1.5Ich bin tief) am kalter Raum Eingang, mit zwei Türen, die sich abwechselnd öffnen, um den direkten Luftstrom zwischen innen und außen zu blockieren.
Intelligenter Siegelmonitor: Pressure sensors (accuracy ±0.1Pa) on the door gaps detect sealing status in real time. If abnormal pressure is detected (z.B., seal failure), will trigger an alarm, and activate the backup magnetic door latch (with a holding force ≥500N).
4. Adaptation to Extreme Environments: Refrigeration Capabilities from Tropical to Polar Regions
Herausforderung: Tropical seas feature high temperatures and humidity (z.B., Caribbean summer deck temperature of 45°C, 90% Feuchtigkeit), causing the Kälteanlage für Kühlräume to experience heavy loads.
In polar routes, low temperatures (-30°C) cause the outer layer of the cold room to ice, affecting insulation performance.
SOLUTION:
A) Enhanced Refrigeration for Tropical Environments
Two-Stage Compression Refrigeration System: A high-temperature compressor (COP 4.2) pre-cools the air, and a low-temperature compressor (COP 2.8) further reduces the temperature, improving the overall system efficiency by 30%.
Seawater-Cooled Condenser: Nutzt Meerwasser (Temperatur ≤32°C) von unterhalb des Schiffes, um das Kältemittel zu kühlen, offering 40% höhere Energieeffizienz als luftgekühlte Kondensatoren.
B) Anti-Icing-Maßnahmen für Polarregionen
Elektrische Heizfolien: Heizfolien aus Kohlefaser (Leistung: 200W/m²) eingebettet in die Außenwand des kalter Raum Halten Sie eine Temperatur über 0 °C, verhindern, dass Kondenswasser einfriert.
Zusätzliche Isolierschicht: Fügen Sie eine 50 mm dicke Aerogeldecke hinzu, Wärmeleitfähigkeit 0,018 W/(m•K), zur äußeren Schicht des Kühlraums auf Polarrouten, Verbesserung des Gesamtwärmewiderstands um 25%.

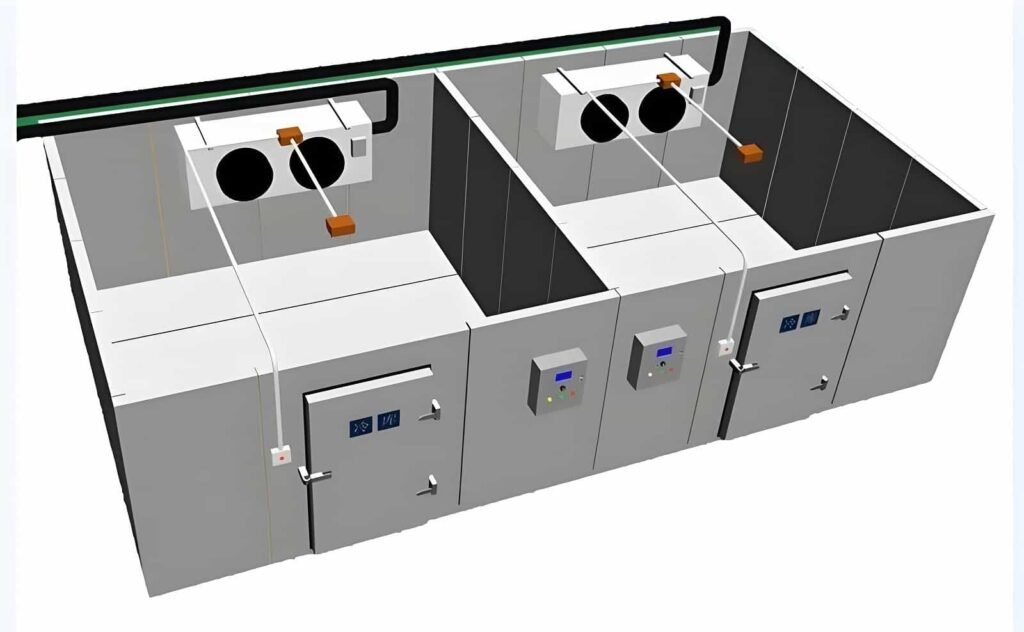

Rohrleitungs- und Verkabelungslayout für Kühlräume auf Kreuzfahrtschiffen
ICH. Pipeline-Systemdesign
1. Anordnung der Kältemittelleitung
A) Materialauswahl
Hauptkältemittelleitung: Nahtlose Kupferrohre (ASTM B280-Standard), Wandstärke ≥1,5 mm, Druckfestigkeit ≥4,2 MPa, Geeignet für Kältemittel wie Ammoniak (NH₃) und CO₂.
Korrosionsschutz: Die Außenwand ist mit PVC beschichtet (Polyvinylchlorid) korrosionsbeständige Schicht (Dicke: 2mm), und die Innenwand ist vernickelt (Dicke: 50μm), Verbesserung der Salznebelkorrosionsbeständigkeit und Verlängerung der Lebensdauer 20 Jahre.
B) Layoutprinzip
Mehrschichtige Rohrführung: Die Hauptflüssigkeitsversorgungsleitung (Durchmesser 50-80mm) befindet sich oben auf der kalter Raum, während die Rückgasleitung (Durchmesser 80-120mm) befindet sich unten. Der Abstand zwischen vertikalen Abzweigrohren beträgt ≤2m, Reduzierung des Druckabfalls (ΔP < 5%).
C) Seismisches Design
Wellrohrkompensatoren: Installieren Sie Wellrohre aus Edelstahl (Ausdehnungsvermögen ±15 mm) jeden 6 Meter, um Rohrverschiebungen aufzufangen, die durch Schiffsschaukeln verursacht werden.
Elastische Kleiderbügel: Gummidämpfende Aufhänger (Dämpfungskoeffizient 0.7) ermöglichen eine seitliche Bewegung von Rohren bis zu ±10 cm.
D) Isolationsbehandlung
Isolationsmaterial: Geschlossenzelliger Elastomerschaum (Wärmeleitfähigkeit 0,033 W/(m•K)), mit einer Dicke, die auf dem Temperaturgradienten basiert (z.B., 60mm-Isolierung für -30°C-Rohre).
Äußere Schutzschicht: Verbundglasfaser aus Aluminiumfolie (Zugfestigkeit ≥50 MPa) um mechanische Beschädigungen und UV-Abbau zu verhindern.
2. Kondensat- und Abflussrohre
Pistendesign: Das Gefälle des Abflussrohrs beträgt ≥3 %, um sicherzustellen, dass das Kondensat auf natürliche Weise in die untere Sammelkammer des Schiffs fließt (Kapazität: 500-1000L), verhindert Wasseransammlungen und Bakterienwachstum.
A) Frostschutzmaßnahmen
Heizband: Wickeln Sie ein selbstregulierendes Heizband ein (15W/m Leistung) um die Außenseite des Abflussrohrs herum, um die Rohrleitungstemperatur aufrechtzuerhalten >5°C, Verhinderung von Verstopfungen durch Gefrieren in polaren Umgebungen.
Materialbedarf: UPVC-Rohre (korrosionsbeständig und temperaturbeständig bis -40°C) mit lösungsmittelhaltigen Klebeverbindungen zur Vermeidung von Undichtigkeiten.
Ii. Entwurf elektrischer Verkabelungssysteme
1. Power Supply Wiring Layout
A) Cable Selection
Main Power Line: Halogen-free, low-smoke, flame-retardant cables (IEC 60092 Standard), with cross-sectional area chosen at 1.25 times the load current (z.B., for a 100A load, use 25mm² cable).
Low-Temperature Environment Cables: Silicone rubber-insulated cables (Temperaturbereich: -60°C to 180°C), used for connecting internal cold room equipment.
B) Routing Path
Cable Trays: Install galvanized steel cable trays (width 200mm, height 100mm) at the top of the kalter Raum, with power cables (upper layer) and control cables (lower layer) laid in separate layers, with a spacing of ≥300mm to avoid electromagnetic interference.
Deck Penetration Protection: Cables passing through decks are protected with waterproof sealing glands (IP68 rating) to prevent seawater infiltration.
C) Redundancy Design
Dual Power Circuits: Core equipment (z.B., Kompressoren, temperature control systems) is powered by two independent circuits, with a switching time <0.1 Sekunden.
2. Control and Signal Wiring
A) Anti-Interference Measures
Shielded Twisted-Pair Cables: Sensor signal cables use STP (Shielded Twisted Pair) cables (shielding coverage ≥90%), with grounding resistance ≤1Ω, to suppress electromagnetic noise.
Fiber Optic Communication: Use multi-mode fiber optic cables (attenuation ≤3dB/km) for long-distance transmission (z.B., between decks), avoid voltage drops and interference.
B) Moisture-Proof Sealing
Junction Boxes: Junction boxes inside the kalter Raum are made from stainless steel (316L), filled with epoxy resin sealant (waterproof rating IP69K).
III. Special Environmental Response Technology
1. Salt Mist Corrosion Resistance
Pipeline and Cable Protection: The outer surface is coated with a zinc-aluminum coating (thickness 80μm) and polyurethane topcoat (thickness 50μm), with salt mist testing endurance ≥2,000 hours.
Kabelverbindungen werden mit Silikonkautschukkappen abgedichtet (Salznebelbeständigkeitsklasse ASTM B117).
2. Erdbeben- und Vibrationsfestigkeit
Pipeline-Reparatur: Installieren Sie alle erdbebensicheren Stützen 1.5 Meter (Belastung ≥500kg), wobei die Stützen mit der Schiffsstruktur verschweißt sind (Schweißnahtfestigkeit ≥90 % des Grundmaterials).
Kabel-Lockerungsschutz: Installieren Sie Nylon-Kabelbinder (Zugfestigkeit ≥50kg) in den Kabelrinnen (Abstand ≤0,5m) um zu verhindern, dass sich Kabel aufgrund von Schiffsbewegungen verschieben.
3. Kompensation der Wärmeausdehnung
Rohrkompensatoren: Installieren Sie Omega-Kompensatoren (Kompensationskapazität ±10 mm) alle 20 m entlang der geraden Rohrabschnitte, um thermische Spannungen aufgrund von Temperaturschwankungen aufzufangen.
Kabelerweiterungszuschlag: Reservieren Sie a „S“ Formbiegung (Länge ≥1m) an den Kabelenden, erlaubt eine Längenänderung von ±5 %.
Iv. Erkennung und Wartung
1. Leckageüberwachung
A) Refrigerant Leakage Sensors
Ammonia Refrigeration System: Install electrochemical sensors (detection limit ≤5ppm), with one sensor per 50m².
CO₂ Refrigeration System: Infrared absorption sensors (detection limit ≤1000ppm) provide real-time data transmission to the control center.
2. Insulation Testing
Regular insulation resistance checks of cables are conducted using a megohmmeter (2,500V DC), with a minimum resistance of ≥100MΩ. If aging is detected, immediately replace the cable.
3. Automated Inspection
Use rail-based inspection robot (z.B., SMP Robotics S5) with a thermal imager and gas detectors performs a full pipeline scan once a month, generating a 3D defect map.
Safety and Emergency Measures
The safety management of cruise ship kalter Raum must ensure „zero accidents“ under the challenges of confined spaces, low-temperature environments, and the unique risks of the maritime environment (such as ship rocking and salt mist corrosion).
The emergency measures should cover multiple scenarios, including equipment failures, personnel safety, fire, and leaks.
Below are detailed breakdowns of the key technical requirements and operating standards.
ICH. Fire Prevention and Explosion Protection Measures
1. Fire Protection Design Standards
Material Flammability: The cold room wall insulation uses flame-retardant polyurethane (oxygen index ≥28%), with the outer protective layer made of galvanized steel plates (melting point 419°C), meeting IMO A-60 fire protection standards (backside temperature ≤180°C within 60 Protokoll).
Cables are halogen-free and low-smoke (IEC 60332-3-22 Standard), with smoke density ≤50% and the release of toxic gases (z.B., HCl) ≤5%.
A) Active Fire Extinguishing System
CO₂ Fire Suppression System: Embedded CO₂ nozzles inside the kalter Raum (coverage density ≥1kg/m³), releasing CO₂ within 30 Sekunden, reduce oxygen concentration to below 15%.
Water Mist Fire Suppression System: For electrical fires, use high-pressure fine water mist (particle size ≤200μm), with a spray rate of 2L/min•m² to avoid equipment damage caused by traditional sprinkler systems.
2. Explosion Protection Design
Ammonia Refrigeration System Explosion Protection: Install ammonia gas leak sensors (detection limit ≤10ppm) within the cold room, linked to explosion-proof fans (airflow ≥2000m³/h).
Electrical equipment is rated Ex d IIB T4 (surface temperature ≤135°C), preventing ignition risks from electrical sparks.
Flammable Refrigerant Control: For R290 (Propan) Kältemittel, the cold room uses a concentration monitoring system, with the explosion lower limit (LEL) set at 20% für Alarmzwecke (R290 UEG = 2.1%).
Ii. Notfallmaßnahmen bei Kältemittellecks
1. Leckerkennung und -lokalisierung
Sensornetzwerk: Installieren Sie Infrarot-Absorptions-CO₂-Sensoren (Nachweisgrenze ≤500 ppm) oder elektrochemische NH₃-Sensoren (detection limit ≤5ppm) alle 50m².
Die Aktualisierung der Echtzeitdaten erfolgt im zentralen Kontrollraum, und 3D-Wärmekarten zeigen die Leckquelle an.
Akustische und visuelle Alarmstufen:
| Leckkonzentration | Reaktionsmaßnahmen |
|---|---|
| Ebene 1 (≤UEG 20%) | Lokale Belüftung starten, Das Personal trägt zur Inspektion Atemschutzmasken. |
| Ebene 2 (LEL 20%-50%) | Verschließen Sie den Leckbereich, Starten Sie die schiffsweite Evakuierungsübertragung. |
| Ebene 3 (≥UEG 50%) | Geben Sie das vollständige Brandbekämpfungssystem für Überschwemmungen frei, unterbrechen Sie die Hauptstromversorgung. |
2. Evakuierung und Rettung von Personen
Notfall-Fluchtwege: Kalter Raum verfügt über bidirektionale Fluchttüren (Breite ≥0,8m), mit einem Zugangskontrollsystem, das bei Stromausfall automatisch entriegelt.
Fluoreszierende Führungsstreifen (brightness ≥100cd/m²) are laid on the floor to guide personnel during evacuation.
Breathing Protection Equipment: Store positive pressure air respirators (usage time ≥30 minutes) in explosion-proof cabinets within ≤5m of the door.
III. Power Outages and Equipment Failure Response
1. Multi-Level Power Backup
Energy Redundancy Design:
| Power Source Type | Switching Time | Power Capacity | Abdeckung |
|---|---|---|---|
| Main Generator | No switching time | 100% load | Entire ship |
| Shipborne Lithium Battery | ≤10 seconds | Full load for 4 Std. | Core cold room |
| Emergency Diesel Generator | ≤60 seconds | Core cold rom (medicine storage) für 12 Std. | Critical temperature zones |
2. Rapid Equipment Repair
Modular Replacement Design: Key components like compressors and evaporators use quick-disconnect interfaces (z.B., AUS 2848 flanges), with replacement time ≤2 hours.
Store spare refrigerants (z.B., CO₂ tanks with capacity ≥200kg) on board to support rapid recharging.
Remote Technical Support: Use satellite communication to connect with onshore experts for real-time analysis of equipment vibration spectrums and operational data, guiding crew members in troubleshooting.
Iv. Personnel Operation Safety Standards
1. Cold Work Protective Measures
Personal Protective Equipment (PSA): Electric heated cold-weather suits (maintaining surface temperature of 30°C), rated for temperatures as low as -50°C.
Anti-slip safety boots (friction coefficient ≥0.5), with steel toes and anti-puncture soles.
Work Time Limits: Continuous work time per person ≤20 minutes; total time in the kalter Raum per shift ≤60 minutes.
2. Safe Operating Procedures
Two-Person Operation Rule: Two people must enter the cold room together, wearing portable oxygen detectors (detection range: 0-25% O₂).
Access Control: Kühlraumtüren muss über eine interne Notentriegelung verfügen (mechanischer Griff), die auch bei Stromausfall noch manuell geöffnet werden kann.
v. Notfallübungen und Schulungen
1. Simuliertes Bohrsystem
Szenarioabdeckung: Feuer (Simulation von Rauchfreisetzungs- und Brandbekämpfungseinsätzen), Kältemittelleck (Virtual-Reality-Training), Personal eingeklemmt (Rettung von Umgebungen mit niedrigen Temperaturen).
Bohrhäufigkeit: Die gesamte Mannschaft übt vierteljährlich (4 Mal pro Jahr), mit spezieller Ausbildung für Schlüsselpositionen (z.B., Kühlraummanager) auf monatlicher Basis.
2. Zertifizierung der Besatzungsqualifikation
Verpflichtende Schulungsinhalte: Internationale IMO-Richtlinien für den sicheren Betrieb von Kalter Raum auf Schiffen (MSC.1/Circ.1582) theoretische Prüfung.
Praktische Beurteilung: Tragen einer Überdruck-Atemschutzmaske (≤60 seconds), Aktivierung der CO₂-Brandbekämpfungsanlage (≤30 Sekunden).
Abschluss
Kreuzfahrtschiff kalter Raum ist ein Mikrokosmos moderner maritimer Technologie, with its design and operation embodying the pinnacle achievements in engineering, materials science, and smart technologies. In the extreme environment of the ocean, the cold room not only serves as a „lifeline“ ensuring the safety of food for thousands of people, but also represents the core of a cruise ship’s brand competitiveness and sustainable development capabilities.
From corrosion-resistant materials to vacuum insulation technology, from dynamic temperature control systems to AI-driven supply chains, cruise ship kalter Raum has solved the triple challenges of space limitations, energy bottlenecks, and environmental constraints through precise design. Its core value lies not only in withstanding temperatures as low as -30°C or as high as 50°C, but also in transforming uncontrollable marine variables into calculable, predictable, und optimierbare technische Parameter.
In der Zukunft, als grüne Kältemittel (wie Wasserstoff und flüssige Luft), autonomer Betrieb und Wartung (Roboterinspektionen, Digitale Zwillinge), und kohlenstofffreie Energie (LNG-Kälteenergierückgewinnung, Brennstoffzellen für Schiffe) immer weiter verbreitet werden, cruise ship kalter Raum wird sich aus a entwickeln „Funktionseinheit“ in ein „intelligenter ökologischer Knoten.“ Im Zeitalter der CO2-neutralen Navigation, Es wird nicht nur als Drehscheibe für die Lebensmittelkonservierung dienen, sondern auch als Testgelände für technologische Innovationen und als Barometer für den Branchenwandel.
