เราเชื่อในชีวิตประจำวัน, คุณต้องสัมผัสกับมอเตอร์อย่างต่อเนื่อง, บทความนี้เราต้องการให้ความรู้เกี่ยวกับเรื่องนี้แก่คุณ.
มอเตอร์คืออะไร?
เครื่องยนต์ (รู้จักกันทั่วไปว่าเป็น “มอเตอร์ไฟฟ้า”) เป็นเครื่องแม่เหล็กไฟฟ้าชนิดหนึ่งที่แปลงหรือส่งพลังงานไฟฟ้าได้ตามกฎการเหนี่ยวนำแม่เหล็กไฟฟ้า. มีหน้าที่หลักในการสร้างแรงบิดในการขับเคลื่อนเพื่อเป็นพลังงานให้กับเครื่องใช้ไฟฟ้าหรือเครื่องจักรทุกชนิด.
หน้าที่หลักของมอเตอร์คือการเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกล.
มอเตอร์ส่วนใหญ่ประกอบด้วยขดลวดแม่เหล็กไฟฟ้า (หรือขดลวดสเตเตอร์แบบกระจาย) และกระดองที่หมุนได้ (หรือโรเตอร์), และอุปกรณ์เสริมอื่นๆ.
ภายใต้การกระทำของสนามแม่เหล็กหมุนของสเตเตอร์ที่คดเคี้ยว, กระแสจะไหลผ่านกรอบอลูมิเนียมกรงกระรอกกระดองและหมุนภายใต้การกระทำของสนามแม่เหล็ก.
สเตเตอร์ (ส่วนเครื่องเขียน)
แกนสเตเตอร์: ส่วนหนึ่งของวงจรแม่เหล็กของมอเตอร์, ขดลวดสเตเตอร์ที่วางอยู่.
ขดลวดสเตเตอร์: ส่วนที่เป็นวงจรของมอเตอร์ที่เชื่อมต่อกับไฟฟ้ากระแสสลับเพื่อสร้างสนามแม่เหล็กหมุน.
ฐานเครื่อง (แชสซี): แก้ไขแกนสเตเตอร์, ข้างหน้า, และฝาปิดท้าย, เพื่อรองรับโรเตอร์. มีบทบาทในการป้องกัน, การกระจายความร้อน, และอื่น ๆ.
โรเตอร์ (ส่วนหมุน)
แกนโรเตอร์: เป็นส่วนหนึ่งของวงจรแม่เหล็กของมอเตอร์และวางโรเตอร์ที่คดเคี้ยวในช่องแกน.
ขดลวดโรเตอร์: ตัดสนามแม่เหล็กหมุนของสเตเตอร์, ทำให้เกิดแรงเคลื่อนไฟฟ้าและกระแสไฟฟ้าเหนี่ยวนำ, จากนั้นสร้างแรงบิดแม่เหล็กไฟฟ้าเพื่อทำให้มอเตอร์หมุน.
ไดอะแกรมการทำงานของมอเตอร์

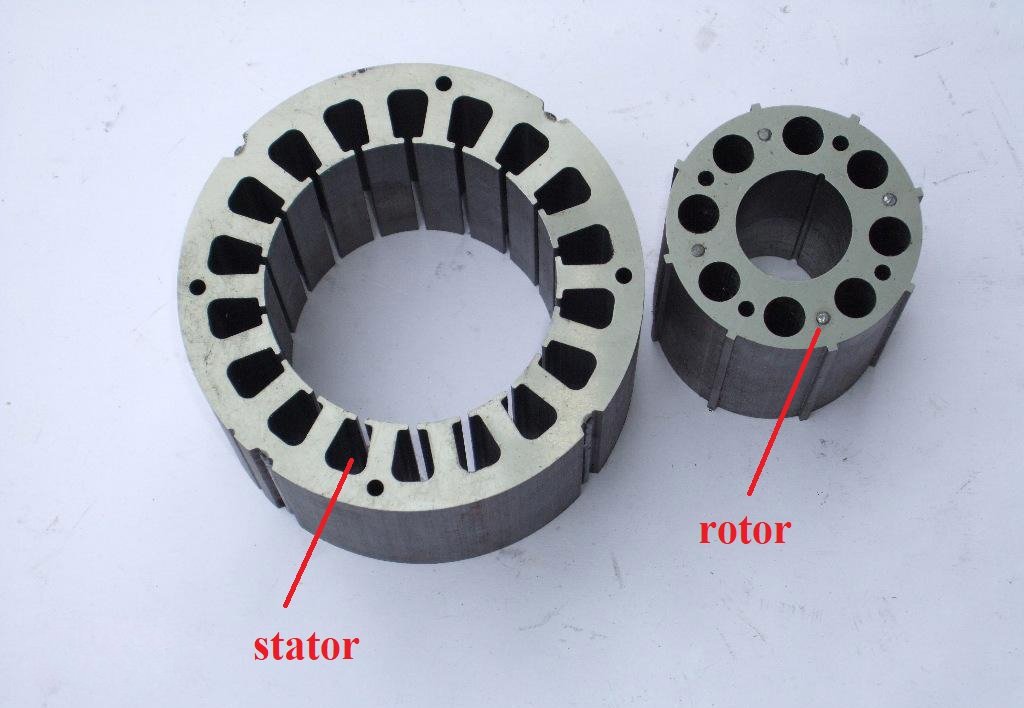

สเตเตอร์และโรเตอร์ (สำหรับมอเตอร์พัดลม)

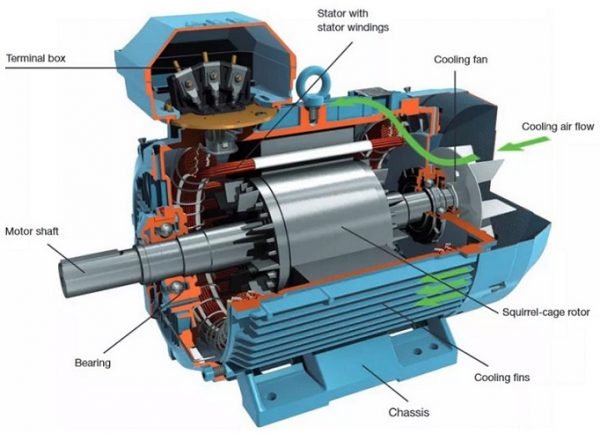

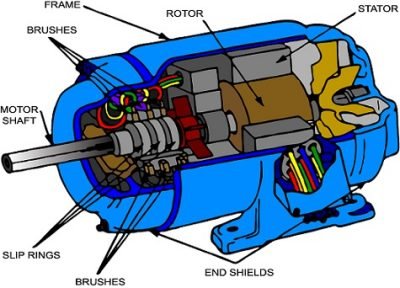

มุมมองส่วนมอเตอร์
แปรงถ่านคืออะไร?
แปรงถ่านเรียกอีกอย่างว่าแปรงไฟฟ้า.
ส่วนใหญ่ใช้ในอุปกรณ์ไฟฟ้า, ใช้ในการส่งสัญญาณหรือพลังงานระหว่างส่วนที่อยู่กับที่และส่วนที่หมุนของมอเตอร์หรือเครื่องกำเนิดไฟฟ้าบางชนิด. รูปร่างของมันเป็นรูปสี่เหลี่ยมผืนผ้า, ในฤดูใบไม้ผลิติดตั้งลวดโลหะ. เพราะเป็นหน้าสัมผัสแบบเลื่อน, สึกหรอได้ง่ายและจำเป็นต้องเปลี่ยนและทำความสะอาดเป็นประจำ.
ส่วนประกอบหลักของแปรงถ่าน (วัสดุหลักคือกราไฟท์) เป็นคาร์บอน, เมื่อกดด้วยสปริง, แปรงถ่านจะทำงานเหมือนกับแปรงลงบนชิ้นส่วนที่หมุน, จึงเรียกว่าแปรงถ่าน.

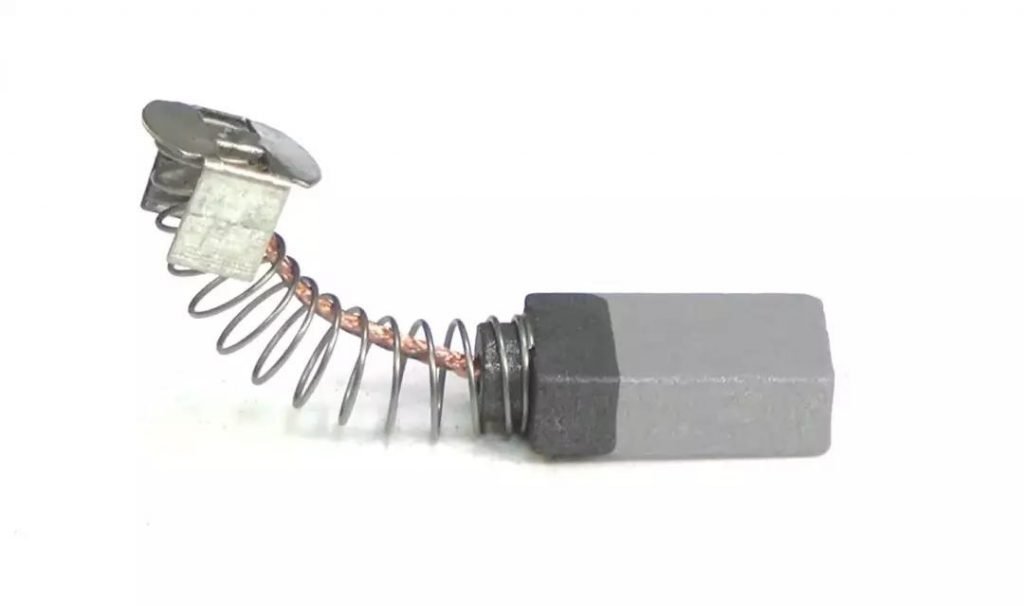

แปรงถ่าน
มอเตอร์แบบแปรงคืออะไร?
เมื่อมอเตอร์ทำงาน, ขดลวดและตัวสับเปลี่ยนจะหมุน, แต่เหล็กแม่เหล็กและแปรงถ่านไม่หมุน. ทิศทางกระแสสลับของขดลวดจะเปลี่ยนโดยคอมมิวเตเตอร์และแปรงถ่านที่หมุนไปพร้อมกับมอเตอร์.
ในอุตสาหกรรมยานยนต์ไฟฟ้า, มอเตอร์แปรงแบ่งออกได้เป็นสองประเภท: มอเตอร์แปรงถ่านความเร็วสูงและมอเตอร์แปรงถ่านความเร็วต่ำ.
ข้อแตกต่างอย่างง่ายของทั้งสองอย่าง: มอเตอร์แปรงถ่านมีแปรงถ่าน, แต่มอเตอร์แบบไร้แปรงไม่มีแปรงถ่าน.
การจำแนกประเภทของมอเตอร์ที่ใช้ประจำวัน
1. มอเตอร์แม่เหล็กถาวร
มอเตอร์แม่เหล็กถาวรใช้แม่เหล็กถาวรเพื่อให้สนามแม่เหล็ก.
มีสองเงื่อนไขสำหรับมอเตอร์ในการทำงาน: หนึ่งคือการมีอยู่ของสนามแม่เหล็ก, อีกอันคือการมีอยู่ของกระแสที่เคลื่อนที่ในสนามแม่เหล็ก.
มอเตอร์แม่เหล็กถาวร

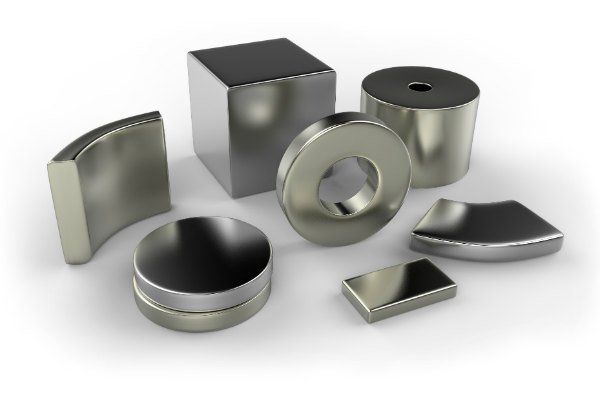

แม่เหล็กถาวร
2. ดีซีมอเตอร์
มอเตอร์กระแสตรงเป็นมอเตอร์หมุนที่แปลงพลังงานไฟฟ้ากระแสตรงเป็นพลังงานกล (มอเตอร์กระแสตรง) หรือพลังงานกลเป็นพลังงานไฟฟ้ากระแสตรง (เครื่องกำเนิดไฟฟ้ากระแสตรง).
เป็นมอเตอร์ที่สามารถแปลงระหว่างพลังงานไฟฟ้ากระแสตรงและพลังงานกลได้.

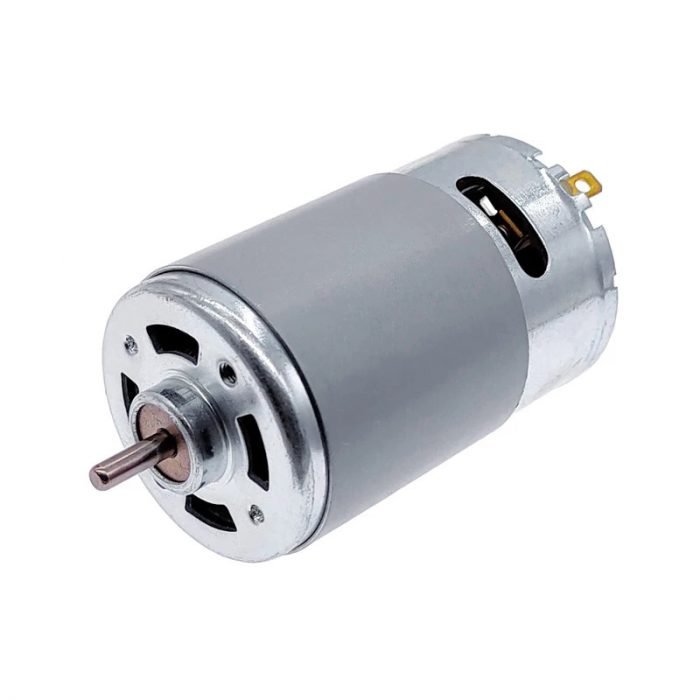

มอเตอร์กระแสตรง

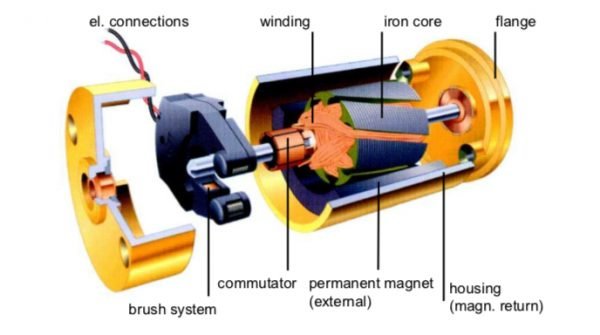

โครงสร้างมอเตอร์ไฟฟ้ากระแสตรง
การใช้งาน: โดยทั่วไปจะใช้มอเตอร์กระแสตรงในวงจรที่มีความต้องการแรงดันไฟต่ำ. แหล่งจ่ายไฟ DC สามารถพกพาได้ง่าย. ตัวอย่างเช่น, จักรยานไฟฟ้า, พัดลมคอมพิวเตอร์, และวิทยุล้วนใช้มอเตอร์กระแสตรง.
มอเตอร์ไฟฟ้ากระแสตรงถูกใช้เป็นพลังงานในการขับเคลื่อนเครื่องจักรการผลิตต่างๆ ให้ทำงานและส่งพลังงานกลไปยังโหลด. ในระบบควบคุม, มอเตอร์กระแสตรงมีประโยชน์อย่างอื่นเช่นกัน, เช่น มอเตอร์ความเร็ว, เซอร์โวมอเตอร์, เป็นต้น.
แม้ว่าจุดประสงค์ของเครื่องกำเนิดไฟฟ้ากระแสตรงและมอเตอร์กระแสตรงจะแตกต่างกัน, โครงสร้างของพวกเขาจะเหมือนกัน: ทั้งสองใช้ปฏิสัมพันธ์ของไฟฟ้าและแม่เหล็กเพื่อให้เกิดการแปลงร่วมกันของพลังงานกลและพลังงานไฟฟ้า.
3. มอเตอร์อะซิงโครนัสทิศทางเดียว

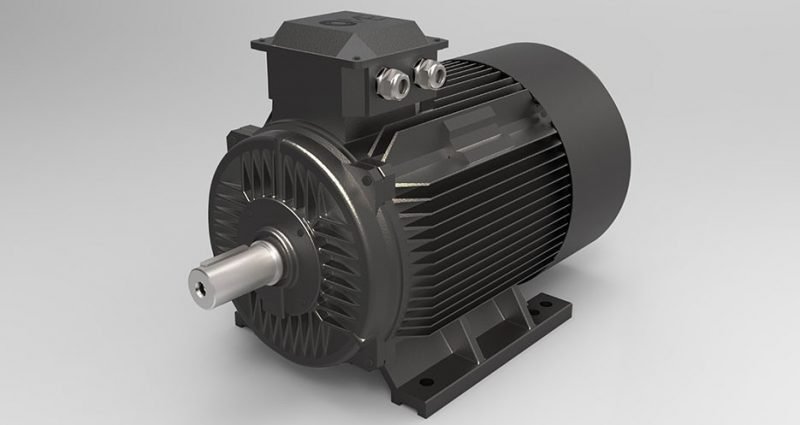

มอเตอร์เหนี่ยวนำ
มอเตอร์แบบอะซิงโครนัส, หรือที่เรียกว่ามอเตอร์เหนี่ยวนำ, เป็นมอเตอร์กระแสสลับชนิดหนึ่งที่สร้างแรงบิดทางแม่เหล็กไฟฟ้าโดยการทำงานร่วมกันระหว่างช่องว่างอากาศที่หมุนสนามแม่เหล็กและกระแสเหนี่ยวนำที่ขดลวดโรเตอร์, เพื่อเปลี่ยนพลังงานไฟฟ้าเป็นพลังงานกล.
4. สเต็ปเปอร์มอเตอร์
สเต็ปเปอร์มอเตอร์เป็นองค์ประกอบควบคุมวงเปิดซึ่งจะแปลงสัญญาณพัลส์ไฟฟ้าเป็นการกระจัดเชิงมุมหรือการกระจัดเชิงเส้น.

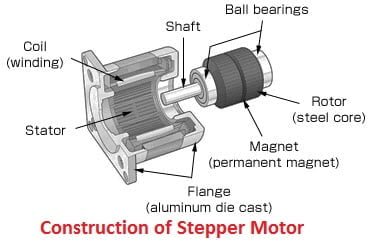

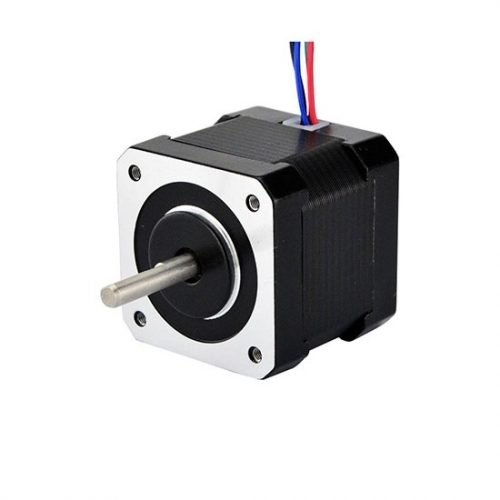

สเต็ปเปอร์มอเตอร์
ในกรณีที่ไม่เกินพิกัด, ความเร็วและตำแหน่งหยุดของมอเตอร์ขึ้นอยู่กับความถี่และพัลส์เท่านั้น’ จำนวนสัญญาณพัลส์, ในขณะเดียวกันก็ไม่ได้รับผลกระทบจากการเปลี่ยนแปลงของโหลด. เมื่อไดรเวอร์สเต็ปเปอร์ได้รับสัญญาณพัลส์, มันจะขับสเต็ปเปอร์มอเตอร์ให้หมุนเป็นมุมคงที่ในทิศทางที่ตั้งไว้.
การควบคุมจำนวนพัลส์เพื่อให้ได้การควบคุมการกระจัดเชิงมุม, เพื่อให้บรรลุเป้าหมายของตำแหน่งที่แม่นยำ; ในเวลาเดียวกัน, ควบคุมความถี่พัลส์เพื่อควบคุมความเร็วและความเร่งของการหมุนของมอเตอร์, เพื่อให้บรรลุวัตถุประสงค์ของการควบคุมความเร็ว.
หลักการทำงานของสเต็ปเปอร์มอเตอร์:
เมื่อกระแสไหลผ่านสเตเตอร์ที่คดเคี้ยว, ขดลวดสเตเตอร์สร้างสนามแม่เหล็กเวกเตอร์.
สนามแม่เหล็กจะขับโรเตอร์ให้หมุนเป็นมุมเพื่อให้ทิศทางของสนามแม่เหล็กคู่ของโรเตอร์สอดคล้องกับสเตเตอร์.
เมื่อสนามแม่เหล็กเวกเตอร์ของสเตเตอร์หมุนเป็นมุม.
โรเตอร์ยังหมุนเป็นมุมกับสนามแม่เหล็ก.
ด้วยการป้อนพัลส์ไฟฟ้าแต่ละครั้ง, มอเตอร์หมุนเป็นมุมและก้าวไปข้างหน้า.
การกระจัดเชิงมุมของเอาท์พุตเป็นสัดส่วนกับจำนวนพัลส์อินพุต และความเร็วในการหมุนแปรผันตามความถี่พัลส์.
เปลี่ยนลำดับของขดลวดไฟฟ้า, และมอเตอร์จะหมุนกลับ.
ดังนั้น, การหมุนของสเต็ปเปอร์มอเตอร์สามารถควบคุมได้โดยจำนวนและความถี่ของพัลส์ควบคุมและลำดับการเปิดเครื่องของขดลวดแต่ละเฟสของมอเตอร์.
เคล็ดลับ: วิดีโอต่อไปนี้จะแสดงวิธีการทำงานของสเต็ปเปอร์มอเตอร์.
ความแตกต่างของมอเตอร์
1. ความแตกต่างระหว่างมอเตอร์ไฟฟ้ากระแสตรงและไฟฟ้ากระแสสลับ
เป็นชื่อนัย, มอเตอร์กระแสตรงใช้กระแสตรงเป็นแหล่งจ่ายไฟ, และมอเตอร์กระแสสลับใช้ไฟฟ้ากระแสสลับเป็นตัวจ่ายไฟ.
ในโครงสร้าง, หลักการของมอเตอร์กระแสตรงนั้นค่อนข้างง่าย, แต่โครงสร้างซับซ้อนและไม่ง่ายในการบำรุงรักษา.
หลักการของมอเตอร์ไฟฟ้ากระแสสลับนั้นซับซ้อน, แต่โครงสร้างค่อนข้างเรียบง่าย, และดูแลรักษาง่ายกว่ามอเตอร์กระแสตรง.
สำหรับราคา, มอเตอร์กระแสตรงที่มีกำลังเท่ากันจะสูงกว่ามอเตอร์ไฟฟ้ากระแสสลับ, รวมถึงอุปกรณ์ควบคุมความเร็ว, อุปกรณ์ควบคุมความเร็วกระแสตรงนั้นสูงกว่าอุปกรณ์ควบคุมความเร็วกระแสสลับทั้งคู่.
สำหรับการแสดง, เนื่องจากความเร็วของมอเตอร์กระแสตรงนั้นคงที่และการควบคุมความเร็วนั้นแม่นยำ, ซึ่งมอเตอร์กระแสสลับไม่สามารถทำได้ ดังนั้น ในอุตสาหกรรมที่ต้องการความเร็วที่เข้มงวด, เราต้องใช้มอเตอร์กระแสตรงแทนมอเตอร์ไฟฟ้ากระแสสลับ.
2. ความแตกต่างระหว่างมอเตอร์ซิงโครนัสและมอเตอร์อะซิงโครนัส
1) ความแตกต่างของการซิงโครไนซ์มอเตอร์
ความเร็วมอเตอร์ซิงโครนัสและการซิงโครไนซ์ความเร็วแม่เหล็กไฟฟ้า, ในขณะที่ความเร็วของมอเตอร์แบบอะซิงโครนัสนั้นต่ำกว่าความเร็วของแม่เหล็กไฟฟ้า, ซิงโครนัสมอเตอร์โดยไม่คำนึงถึงขนาดของโหลด, ตราบใดที่ไม่ล้ำเส้น, ความเร็วจะไม่เปลี่ยนแปลง, ความเร็วของมอเตอร์แบบอะซิงโครนัสจะเป็นไปตามการเปลี่ยนแปลงขนาดของโหลดและการเปลี่ยนแปลงเสมอ.
2) ความแตกต่างของโครงสร้าง
มอเตอร์ซิงโครนัสมีความแม่นยำสูง, แต่การก่อสร้างที่ซับซ้อน, ค่าใช้จ่ายที่สูง, และดูแลรักษาค่อนข้างยาก.
ในขณะที่มอเตอร์แบบอะซิงโครนัสมีการตอบสนองช้า, แต่ง่ายต่อการติดตั้งและใช้งาน, และราคาถูกอีกด้วย. มอเตอร์แบบซิงโครนัสจึงไม่ถูกใช้อย่างกว้างขวางกว่ามอเตอร์แบบอะซิงโครนัส.
โครงสร้างมอเตอร์ซิงโครนัส
3) ความแตกต่างของการใช้โอกาส
มอเตอร์ซิงโครนัสส่วนใหญ่จะใช้ในเครื่องกำเนิดไฟฟ้าขนาดใหญ่, ในขณะที่มอเตอร์แบบอะซิงโครนัสเกือบจะใช้ในมอเตอร์ไฟฟ้า.
4) ความแตกต่างหลัก
มอเตอร์แบบซิงโครนัสและมอเตอร์แบบอะซิงโครนัสมีหรือไม่มีสลิป (ความแตกต่างระหว่างความเร็วสนามแม่เหล็กและความเร็วของโรเตอร์)
5) โครงสร้างโรเตอร์ที่แตกต่างกัน
โรเตอร์ของมอเตอร์ซิงโครนัสเป็นขั้วแม่เหล็ก (แม่เหล็กถาวรหรือเพิ่มกระแสกระตุ้น DC); โรเตอร์ของมอเตอร์แบบอะซิงโครนัสเป็นแบบขดลวดปิด. การใช้งานหลักของมอเตอร์ซิงโครนัสอยู่ในเครื่องกำเนิดไฟฟ้า. มอเตอร์แบบอะซิงโครนัสใช้ในพัดลมไฟฟ้า, เครื่องซักผ้า, และตู้เย็น, เป็นต้น, ในชีวิตประจำวันจะเห็นได้บ่อย.
6) หลักการทำงานที่แตกต่างกัน
ซิงโครนัสมอเตอร์ใช้หลักการของ: ขั้วโรเตอร์และสเตเตอร์หมุนสนามแม่เหล็กของสิ่งตรงข้ามเพื่อดึงดูดและขับไล่เพศเดียวกันเพื่อสร้างแรงบิดแม่เหล็กไฟฟ้า; มอเตอร์แบบอะซิงโครนัสใช้สนามแม่เหล็กหมุนของสเตเตอร์เพื่อตัดขดลวดของโรเตอร์เพื่อให้โรเตอร์สร้างศักย์ไฟฟ้าเหนี่ยวนำและกระแสไฟฟ้าเหนี่ยวนำ, และใช้แอมแปร์เพื่อสร้างแรงบิดแม่เหล็กไฟฟ้า.
7) ความเร็วในการทำงานต่างกัน
มอเตอร์ซิงโครนัสสามารถมีแรงบิดแม่เหล็กไฟฟ้าได้ก็ต่อเมื่อความเร็วของโรเตอร์เท่ากับ “เท่ากัน” ไปยังสเตเตอร์ที่หมุนความเร็วสนามแม่เหล็ก; มอเตอร์แบบอะซิงโครนัสสามารถมีแรงบิดแม่เหล็กไฟฟ้าได้เฉพาะเมื่อความเร็วของโรเตอร์เท่านั้น “ไม่เท่ากับ” ไปยังสเตเตอร์ที่หมุนความเร็วสนามแม่เหล็ก.
3. ความแตกต่างระหว่างมอเตอร์ธรรมดาและอินเวอร์เตอร์
ก่อนอื่นเลย, มอเตอร์ธรรมดาไม่สามารถใช้เป็นมอเตอร์อินเวอร์เตอร์ได้.
มอเตอร์ธรรมดาได้รับการออกแบบโดยความถี่คงที่และแรงดันคงที่, ไม่สามารถปรับให้เข้ากับข้อกำหนดของการควบคุมความเร็วของอินเวอร์เตอร์ได้อย่างสมบูรณ์, ดังนั้นจึงไม่สามารถใช้เป็นมอเตอร์อินเวอร์เตอร์ได้มากกว่านี้.
วิธีแยกความแตกต่างระหว่างมอเตอร์ธรรมดากับมอเตอร์อินเวอร์เตอร์?
1) ความต้องการระดับฉนวนที่สูงขึ้น
โดยทั่วไป, ระดับฉนวนของมอเตอร์อินเวอร์เตอร์คือ F หรือสูงกว่า, เพื่อเสริมความแข็งแรงของฉนวนต่อสายดินและความแข็งแรงของฉนวนสายเลี้ยว, โดยเฉพาะอย่างยิ่งการพิจารณาความสามารถของฉนวนในการทนต่อแรงดันไฟช็อต.
2) ข้อกำหนดด้านการสั่นสะเทือนและเสียงรบกวนของมอเตอร์อินเวอร์เตอร์นั้นสูงกว่า
มอเตอร์อินเวอร์เตอร์ควรคำนึงถึงความแข็งแกร่งของส่วนประกอบมอเตอร์และส่วนประกอบทั้งหมดอย่างเต็มที่, และพยายามปรับปรุงความถี่โดยธรรมชาติเพื่อหลีกเลี่ยงการสั่นพ้องกับคลื่นแรงแต่ละลูก.
3) วิธีการทำความเย็นแบบต่างๆ ของมอเตอร์อินเวอร์เตอร์
มอเตอร์อินเวอร์เตอร์โดยทั่วไปจะใช้การระบายความร้อนด้วยการระบายอากาศแบบบังคับ, นั่นคือ, พัดลมระบายความร้อนของมอเตอร์หลักขับเคลื่อนด้วยมอเตอร์อิสระ.
4) ข้อกำหนดมาตรการป้องกันที่แตกต่างกัน
ควรใช้วิธีฉนวนแบริ่งสำหรับมอเตอร์อินเวอร์เตอร์ที่มีความจุมากกว่า 160KW.
สำหรับมอเตอร์อินเวอร์เตอร์กำลังคงที่, เมื่อความเร็วเกิน 3000/นาที, ควรใช้จาระบีพิเศษที่ทนต่ออุณหภูมิสูงเพื่อชดเชยอุณหภูมิที่เพิ่มขึ้นของตลับลูกปืน.
5) ระบบกระจายความร้อนที่แตกต่างกัน
พัดลมระบายความร้อนมอเตอร์อินเวอร์เตอร์ใช้แหล่งจ่ายไฟอิสระเพื่อให้แน่ใจว่าสามารถทำความเย็นได้อย่างต่อเนื่อง.
บทสรุป
จากเนื้อหาข้างต้น, เรามีความเข้าใจพื้นฐานเกี่ยวกับมอเตอร์และปัญหาทั่วไปของมอเตอร์.
ในความเป็นจริง, เราต้องติดต่อกับมอเตอร์ทุกวันในชีวิตประจำวันของเรา, เพียงแค่คุณไม่ได้ให้ความสนใจกับมัน. เช่น เครื่องโกนหนวดไฟฟ้า, คอมพิวเตอร์, เครื่องซักผ้า, เครื่องล้างจาน, เป็นต้น.
ดังนั้นจึงเป็นประโยชน์มากสำหรับเราที่จะเข้าใจความรู้พื้นฐานเกี่ยวกับมอเตอร์.
