Descrição

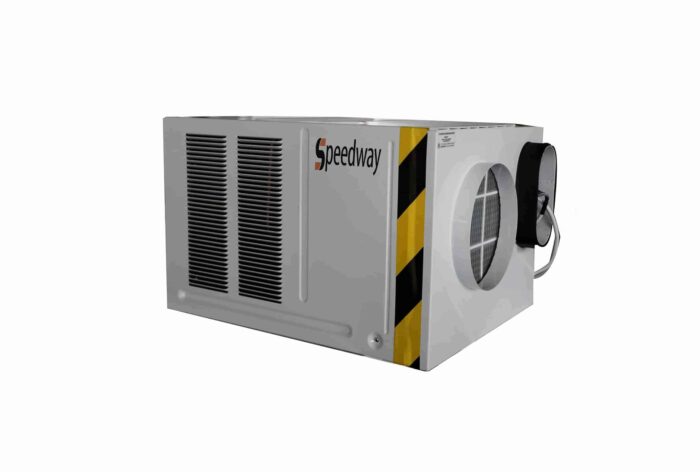

What is Elevator Air Conditioner?
O ar condicionado do elevador é um HVACR especial (Aquecimento, Ventilação, Ar Condicionado e Refrigeração) sistema para uso em cabines de elevador. É responsável por regular a temperatura, umidade, e qualidade do ar dentro do elevador, ensure a comfortable and pleasant environment.
Estrutura de ar condicionado do elevador
Esses sistemas são projetados de forma compacta para se encaixar no espaço limitado disponível em eixos de elevador ou na parte superior das cabines de elevador e incorporar recursos como mecanismos de refrigeração eficientes, controle preciso de temperatura, regulação de umidade, etc.
Os aparelhos de ar condicionado dos elevadores desempenham um papel crucial na melhoria da experiência geral de condução e no conforto dos passageiros em edifícios modernos com estruturas de vários andares..
Who This is for?
This elevator air conditioner is for Distributors, Installers & Project Contractors.
Parâmetro do ar condicionado do elevador
| Modelo | SW-18(D)NR | SW-25(D)NR | SW-35(D)NR |
|---|---|---|---|
| Capacidade (Potência) | 0.75HP | 1.0HP | 1.5HP |
| Potência de resfriamento nominal | 1800c | 2500c | 3500c |
| Potência nominal de entrada de resfriamento | 619c | 825c | 1050c |
| Potência nominal de entrada de aquecimento | 715c | 950c | 1200c |
| Corrente nominal de entrada de resfriamento | 2.8A | 4.6A | 5.5A |
| Corrente nominal de entrada de aquecimento | 3A | 4.8A | 6.0A |
| Potência máxima de entrada | 920c | 1270c | 1640c |
| Volume de ar | 330 m3/h | 410 m3/h | 520 m3/h |
| Fonte de energia | 220V 50/60 Hz | 220V 50/60 Hz | 220V 50/60 Hz |
| Refrigerante | R410A | R410A | R410A |
| Peso do refrigerante | 0.32kg | 0.65kg | 0.9kg |
| Tipo de Compressor | Rotativo de alta eficiência | Rotativo de alta eficiência | Rotativo de alta eficiência |
| Marca do Compressor | GMCC / Panasonic | GMCC / Panasonic | GMCC / Panasonic |
| Maneira de controle | Automóvel de microcomputador | Automóvel de microcomputador | Automóvel de microcomputador |
| Drainage | No need | No need | No need |
| Grau IP | IPX4 | IPX4 | IPX4 |
| Dimensão da entrada de ar | 300 x (50 ou 100)milímetros | 300 x (50 ou 100)milímetros | 300 x (50 ou 100)milímetros |
| Dimensão da saída de ar de retorno | 300 x (50 ou 100)milímetros | 300 x (50 ou 100)milímetros | 300 x (50 ou 100)milímetros |
| Peso líquido | 33kg | 34kg | 38kg |
| Ruído dB(A) | ≤42 | ≤45 | ≤50 |
| Dimensão Líquida | 420X380X335mm | 560X495X385mm | 570×460×400mm |
| Dimensão do pacote | 450X410x355mm | 600X530x420mm | 605X480x430mm |
| Carregando Peso | ≤800Kg | ≤1350Kg | ≥1350Kg |
| Temperatura ambiente | ≤43°C | ≤43°C | ≤43°C |
| garantia | 24 meses | 24 meses | 24 meses |
Parâmetro do ar condicionado do elevador
Installation Kits
Elevator Air Conditioner Classification
Elevator Air Conditioner can classify on various criteria:
Local de instalação
1.Na cabine
Significa sistema dividido, consistem em unidades internas e externas separadas, com a unidade interna instalada dentro da cabine do elevador e a unidade externa colocada em um local fixo fora do eixo do elevador, para fornecer resfriamento localizado para passageiros.
2.Em cima
Significa sistema monobloco, Os ar condicionados montados em cima da cabine do elevador ou dentro do eixo do elevador, oferecendo resfriamento centralizado para múltiplas cabines.
Combinado todos os componentes, compressor incluído, condensador, evaporador,etc em uma unidade monobloco.
Capacidade de refrigeração
1.Zona única
Resfrie uma única cabine de elevador.
2.Multizona
Resfrie várias cabines de elevador simultaneamente, normalmente usado em edifícios com alto tráfego de elevadores.
Recurso Tecnológico
1.Básico
Modelos básicos com funções essenciais de resfriamento e controle de temperatura.
2.Avançado
Incorpore recursos adicionais, como regulação de umidade, filtragem de ar, monitor remoto, e integração inteligente com sistemas de gerenciamento predial.
Classificação de eficiência energética
1.Eficiência Padrão
Oferece recursos básicos de economia de energia e classificações de eficiência moderadas.
2.Alta eficiência
Com tecnologia avançada de economia de energia, como compressor inversor e controle inteligente, para maximizar a eficiência e reduzir o consumo de energia.
Aplicação Especial
1.Baixa capacidade
Usado para elevadores com espaço livre limitado.
2.Alta capacidade
Pode lidar com cabines de elevadores maiores ou edifícios com tráfego de elevador excepcionalmente alto.
————Como selecionar o ar condicionado correto do elevador?————
1. Cabin Loading Weight
This will help to choose correct cooling capacity for the air conditioner.
Basic loading weight selection: 0.75HP ＜800kg, 1.0HP ＜1,350kg, 1.5HP ＞1,350kg.
2. Revise a condição ambiental
Regiões com climas quentes e úmidos podem exigir ar condicionado com função aprimorada de resfriamento e controle de umidade.
Por exemplo: If you install outside the building or tropical area (＞+45°C ambient temp), please use bigger HP air conditioner. If ambient humidity level is ＞90%, same solution.
3. Considere o local de instalação
Decide whether the air conditioner will install inside the elevator cabin or on top of the elevator cabin or within the shaft.
Escolha um design que se adapte ao espaço disponível e à instalação.
4. Avalie a eficiência energética
Look for air conditioner with high energy efficiency ratings to minimize operation costs and environmental impact. Considere recursos como compressor inversor, modo de economia de energia, e controle inteligente.
Elevator Air Circulation Diagram
Elevator Air Inlet and Outlet
5. Nível de ruído
Escolha ar condicionado com baixo ruído para garantir uma experiência de condução silenciosa e confortável para os passageiros. Modelos de baixo ruído são muito importantes para edifícios com residentes sensíveis ou regulamentos de ruído.
6. Avalie Custo e Orçamento
Compare o custo inicial, despesas de instalação, e custos operacionais de longo prazo de diferentes modelos de ar condicionado. Equilibre o investimento inicial com potencial economia de energia e benefícios de desempenho ao longo da vida útil do sistema.
————Vídeos————
Elevator Air Conditioner Installation
Elevator Air Conditioner Timing Way
————Perguntas frequentes————
Q1: Os aparelhos de ar condicionado de elevador são adequados para todos os tipos de elevadores??
Não exatamente.
Elevator air conditioners can suit various elevators, incluindo elevadores de passageiros, elevadores de carga, e elevadores de serviço.
Mas é essencial escolher uma unidade que atenda aos requisitos do seu sistema de elevador.
Q2: Can install elevator air conditioners in existing elevator systems?
Sim!
But you should consider many factors such as available space, consumo elétrico, estrutura, etc.
You can consult our salesman to assess the suitability of using the air conditioner into your existing elevator.
Q3: Quais são os requisitos de energia para aparelhos de ar condicionado de elevador?
Os aparelhos de ar condicionado de elevador requerem uma fonte de alimentação dedicada para funcionar eficazmente, normally 220V 50/60Hz.
The power requirements differ on factors such as cooling capacity, tensão, and system.
You should ensure the electrical infrastructure supporting the elevator system which can afford the power demands of air conditioner without overloading the circuitry or compromising safety.
Q4: Os condicionadores de ar dos elevadores afetam a capacidade de carga dos elevadores?
Quase posso ignorar.
Porque os condicionadores de ar dos elevadores são leves e compactos para minimizar o impacto na capacidade de carga dos elevadores.
No entanto, é crucial considerar o peso adicional do ar condicionado durante a instalação e considerá-lo nos cálculos de capacidade de carga do elevador.
Q5: Os aparelhos de ar condicionado de elevador são barulhentos?
Não.
O nível de ruído pode variar dependendo de fatores como o design do ar condicionado, Local de instalação, prática de manutenção, etc.
Nossos aparelhos de ar condicionado de elevador possuem tecnologia de redução de ruído e recursos de amortecimento de som para garantir uma experiência de condução silenciosa e confortável para os passageiros.
Q6: Os condicionadores de ar de elevador são seguros para uso em espaços fechados??
Sim, nossos aparelhos de ar condicionado para elevadores podem atender a padrões e regulamentos de segurança rígidos que regem seu uso em espaços fechados, como cabines de elevadores.
Eles devem passar por testes rigorosos para garantir a conformidade com a segurança elétrica, proteção contra fogo, e padrões de saúde ambiental para garantir uma operação segura para os passageiros.
Q7: Does elevator air conditioner need to drain the condensing water?
No need.
The condensing water will evaporate and disappear at all.
