説明
What is Elevator Air Conditioner?
エレベーターのエアコンは特殊なHVACRです (暖房, 換気, 空調と冷蔵庫) エレベーターキャビン内で使用するシステム. 体温を調節する役割を担っています, 湿度, エレベーター内の空気の質, ensure a comfortable and pleasant environment.

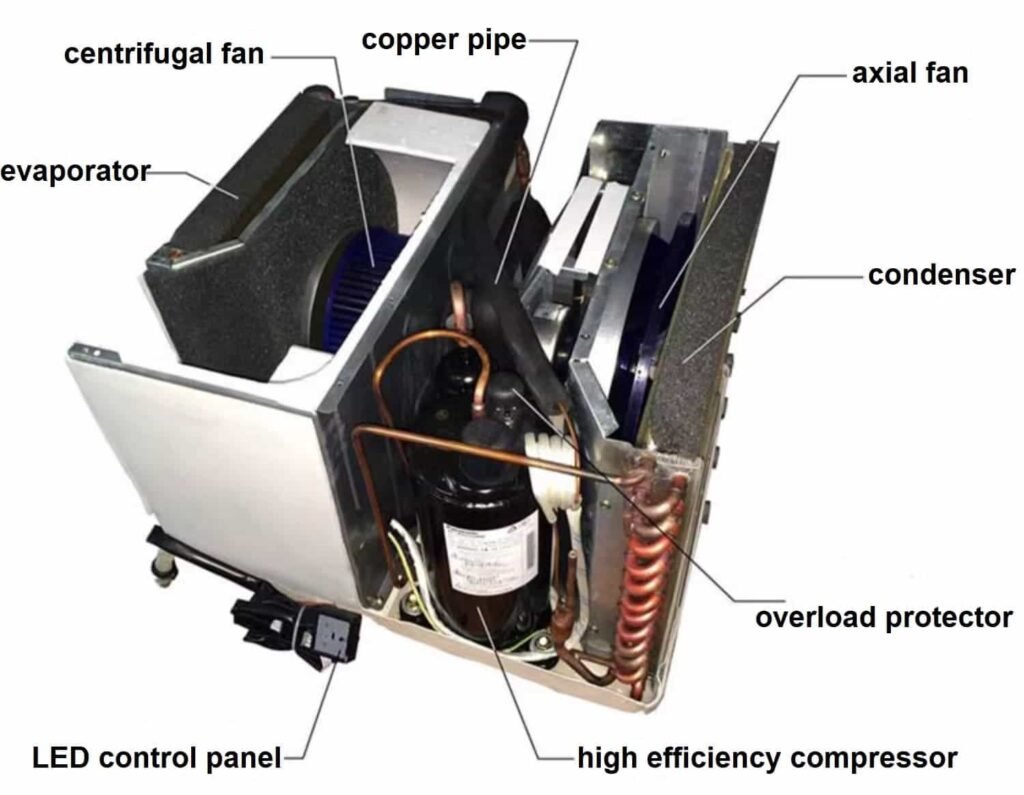

エレベーターエアコン構造
これらのシステムは、エレベーターシャフトやエレベーターキャビンの上にある限られたスペースに収まるようにコンパクトに設計されており、効率的な冷却メカニズムなどの機能を組み込みます, 正確な温度制御, 湿度調整, 等.
エレベーターの空調装置は、高層構造の現代の建物における全体的な乗り心地と乗客の快適性を向上させる上で重要な役割を果たします。.
Who This is for?
This elevator air conditioner is for Distributors, Installers & Project Contractors.
エレベーター空調パラメータ
| モデル | SW-18(D)NR | SW-25(D)NR | SW-35(D)NR |
|---|---|---|---|
| 容量 (馬力) | 0.75HP | 1.0HP | 1.5HP |
| 定格冷却能力 | 1800w | 2500w | 3500w |
| 定格冷却入力電力 | 619w | 825w | 1050w |
| 定格加熱入力電力 | 715w | 950w | 1200w |
| 定格冷却入力電流 | 2.8あ | 4.6あ | 5.5あ |
| 定格加熱入力電流 | 3あ | 4.8あ | 6.0あ |
| 最大入力電力 | 920w | 1270w | 1640w |
| 風量 | 330 立方メートル/時 | 410 立方メートル/時 | 520 立方メートル/時 |
| 電源 | 220V 50/60Hz | 220V 50/60Hz | 220V 50/60Hz |
| 冷媒 | R410A | R410A | R410A |
| 冷媒重量 | 0.32kg | 0.65kg | 0.9kg |
| コンプレッサーの種類 | 回転式高効率 | 回転式高効率 | 回転式高効率 |
| コンプレッサーブランド | GMCC / パナソニック | GMCC / パナソニック | GMCC / パナソニック |
| 制御方法 | マイコンオート | マイコンオート | マイコンオート |
| Drainage | No need | No need | No need |
| IPグレード | IPX4 | IPX4 | IPX4 |
| エアインレットの寸法 | 300 バツ (50 また 100)んん | 300 バツ (50 また 100)んん | 300 バツ (50 また 100)んん |
| エアアウトレットの寸法を返します | 300 バツ (50 また 100)んん | 300 バツ (50 また 100)んん | 300 バツ (50 また 100)んん |
| 正味重量 | 33kg | 34kg | 38kg |
| 騒音dB(あ) | ≤42 | ≤45 | ≤50 |
| 正味寸法 | 420x380x335mm | 560x495x385mm | 570×460×400mm |
| パッケージの寸法 | 450x410x355mm | 600x530x420mm | 605x480x430mm |
| 重量の負荷 | ≤800Kg | ≤1350kg | ≥1350kg |
| 周囲温度 | ≤43°C | ≤43°C | ≤43°C |
| 保証 | 24 月 | 24 月 | 24 月 |
エレベーター空調パラメータ

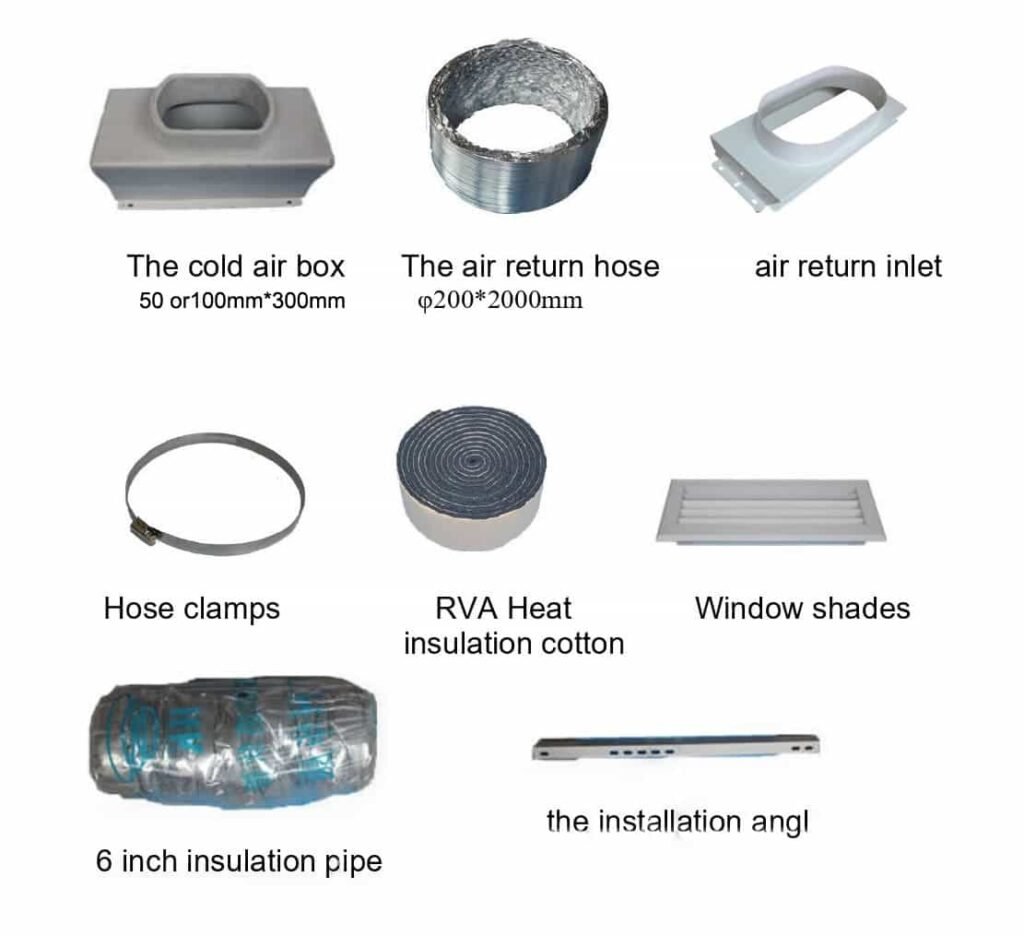

Installation Kits
Elevator Air Conditioner Classification
Elevator Air Conditioner can classify on various criteria:
設置場所
1.キャビン内
分割システムを意味します, 独立した室内機と室外機で構成されています, エレベーターキャビンの内側に屋内ユニットが設置され、屋外ユニットがエレベーターシャフトの外側の固定場所に配置されています, 乗客に局所的な冷却を提供するため.

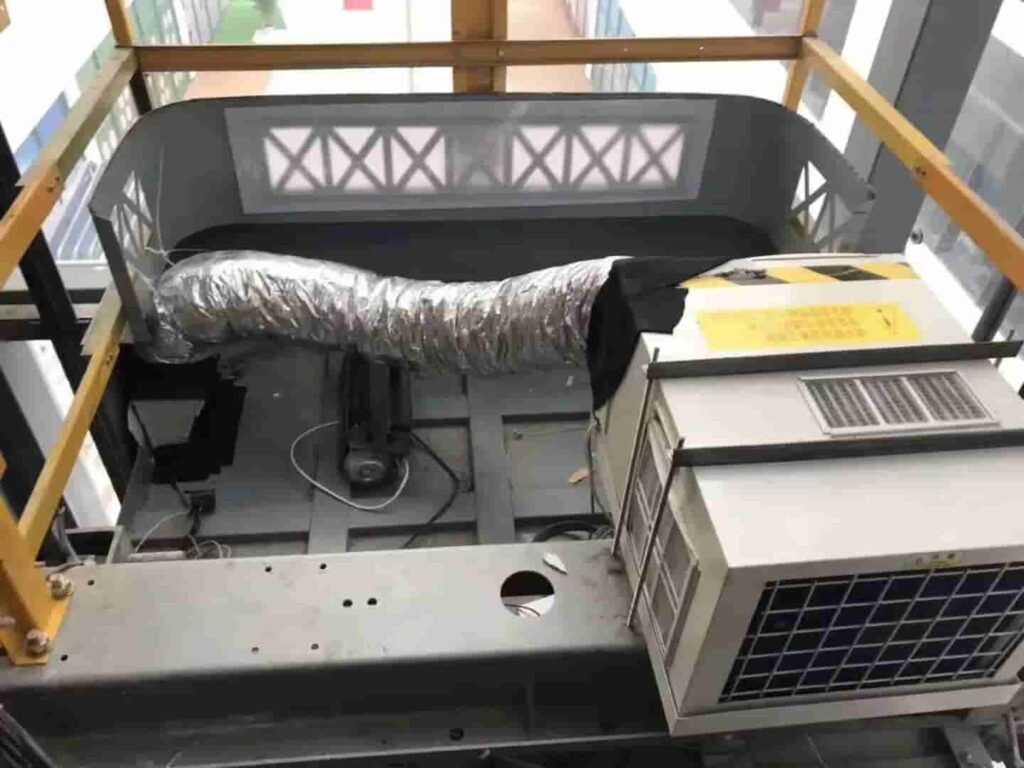

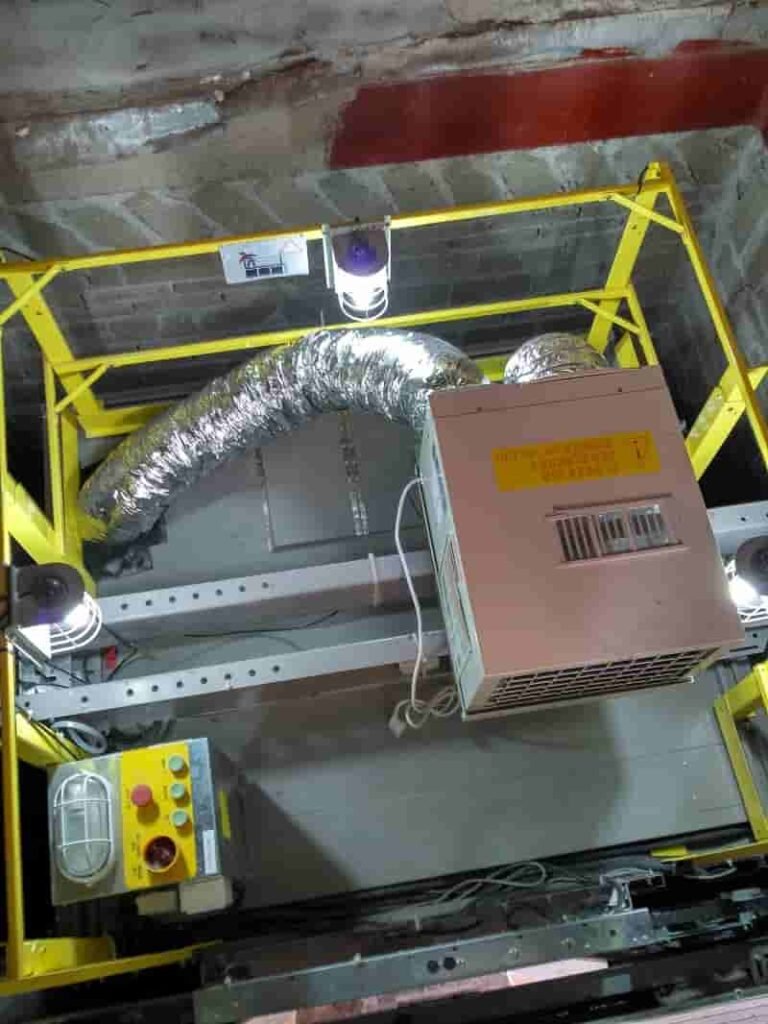

2.オントップ
モノブロックシステムを意味します, エレベーターキャビンの上またはエレベーターシャフト内に取り付けられたエアコン, 複数のキャビンに集中冷却を提供.
すべてのコンポーネントを組み合わせた, 付属のコンプレッサー, コンデンサー, 蒸発器,などをモノブロックユニットに.
冷却能力
1.シングルゾーン
単一のエレベーター キャビンを冷却する.
2.マルチゾーン
複数のエレベーターキャビンを同時に冷却, 通常、エレベーターの通行量が多い建物で使用されます.
技術的特徴
1.基本
必須の冷却・温度制御機能を備えたエントリーモデル.
2.高度
湿度調整などの追加機能を組み込む, 空気濾過, リモートモニター, ビル管理システムとのスマートな統合.
エネルギー効率評価
1.標準効率
基本的な省エネ機能と中程度の効率評価を提供します.
2.高効率
先進の省エネ技術で, インバーターコンプレッサーやインテリジェント制御など, 効率を最大化し、消費電力を削減する.
特別なアプリケーション
1.低容量
頭上の隙間が限られているエレベーターに使用されます.
2.大容量
より大型のエレベーターキャビンやエレベーターの通行量が非常に多い建物にも対応可能.
————正しいエレベーターエアコンを選択する方法?————
1. Cabin Loading Weight
This will help to choose correct cooling capacity for the air conditioner.
Basic loading weight selection: 0.75HP ＜800kg, 1.0HP ＜1,350kg, 1.5HP ＞1,350kg.
2. 環境条件の見直し
高温多湿な地域では、冷却・調湿機能を強化したエアコンが必要となる場合があります。.
例えば: If you install outside the building or tropical area (＞+45°C ambient temp), please use bigger HP air conditioner. If ambient humidity level is ＞90%, same solution.
3. 設置場所を検討する
Decide whether the air conditioner will install inside the elevator cabin or on top of the elevator cabin or within the shaft.
スペースや設置場所に合わせたデザインをお選びください.
4. エネルギー効率を評価する
Look for air conditioner with high energy efficiency ratings to minimize operation costs and environmental impact. インバーターコンプレッサーなどの機能を検討する, 省エネモード, そしてインテリジェントな制御.
Elevator Air Circulation Diagram

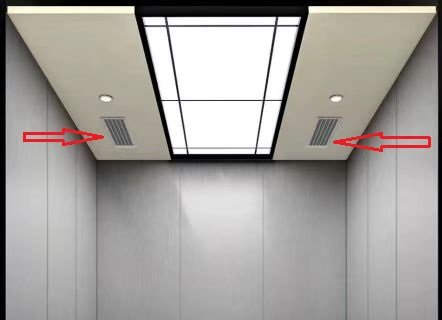

Elevator Air Inlet and Outlet
5. 騒音レベル
同乗者に静かで快適な乗り心地を提供するために、低騒音のエアコンを選択してください。. 低ノイズモデルは、敏感な居住者や騒音規制のある建物にとって非常に重要です.
6. コストと予算を評価する
初期費用を比較する, 設置費用, さまざまなエアコンモデルの長期運転コストと. 初期投資のバランスと、システムの寿命にわたるエネルギーの節約とパフォーマンスの利益のバランス.
————ビデオs————
Elevator Air Conditioner Installation
Elevator Air Conditioner Timing Way
————よくある質問————
Q1: エレベーター用エアコンはあらゆるタイプのエレベーターに適していますか?
ではない正確に.
Elevator air conditioners can suit various elevators, 乗客用エレベーターを含む, 貨物用エレベーター, およびサービスエレベーター.
ただし、エレベーター システムの要件を満たすユニットを選択することが重要です.
Q2: Can install elevator air conditioners in existing elevator systems?
はい!
But you should consider many factors such as available space, 電力消費量, 構造, 等.
You can consult our salesman to assess the suitability of using the air conditioner into your existing elevator.
Q3: エレベーターの空調に必要な電力はどれくらいですか?
エレベーターの空調装置を効果的に動作させるには専用の電源が必要です, normally 220V 50/60Hz.
The power requirements differ on factors such as cooling capacity, 電圧, and system.
You should ensure the electrical infrastructure supporting the elevator system which can afford the power demands of air conditioner without overloading the circuitry or compromising safety.
Q4: エレベーターの空調設備はエレベーターの耐荷重に影響しますか?
ほぼ無視できる.
エレベータ用空調機は軽量かつコンパクトなため、エレベータの積載量への影響を最小限に抑えます。.
しかし, 設置中に追加されるエアコンの重量を考慮し、それをエレベーターの耐荷重計算に組み込むことが重要です.
Q5: エレベーターの空調はうるさいですか?
いいえ.
騒音レベルはエアコンの設計などの要因によって異なります。, 設置場所, メンテナンスの実践, 等.
当社のエレベーターエアコンは騒音低減技術と防音機能を備えており、乗客に静かで快適な乗車体験を保証します。.
Q6: エレベーターのエアコンは密閉された空間で安全に使用できますか??
はい, 当社のエレベーター エアコンは、エレベーター キャビンなどの密閉空間での使用を管理する厳しい安全基準および規制を満たすことができます。.
電気的安全性への準拠を保証するために、厳格なテストに合格する必要があります。, 防火, 乗客の安全な運航を確保するための環境衛生基準.
Q7: Does elevator air conditioner need to drain the condensing water?
No need.
The condensing water will evaporate and disappear at all.
